7
Русский (RU)
Фирменная табличка
1
20
19
18
17
16
9
4
5
6
7
8
12
15
2314 11 13
10
21

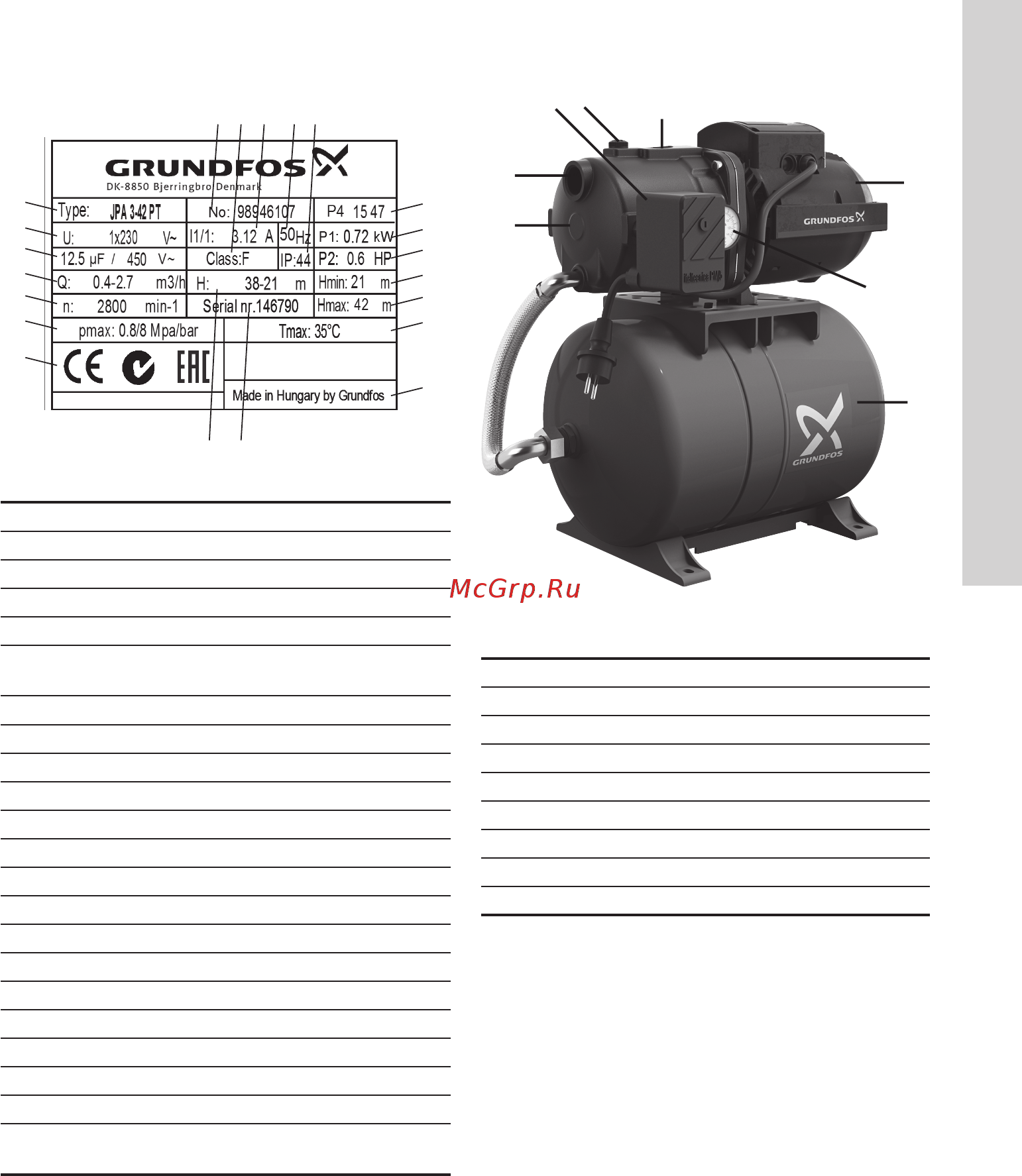

Рис. 1 Фирменная табличка JPA PT
Поз. Наименование
1 Тип насоса
2 Номер продукта
3 Максимальный ток [А]
4 Дата производства (год и неделя)
5 Потребляемая мощность двигателя
[кВт]
6 Мощность насоса [л�с�]
7 Минимальный напор [м]
8 Максимальный напор [м]
9 Максимальное давление [МПа/бар]
10 Серийный номер
11 Частота тока [Гц]
12 Страна изготовления
13 Степень защиты корпуса
14 Класс изоляции электродвигателя
15 Диапазон напора [м]
16 Знаки обращений на рынке
17 Частота вращения [об/мин]
18 Диапазон расхода [м
3
/ч]
19 Параметры конденсатора [мкФ/В]
20 Напряжение электропитания [В]
21 Максимальная температура
перекачиваемой жидкости [°С]
1
3
5
7
4
68 2
Рис. 2 Внешний вид установки JPA PT
Поз. Наименование
1 Всасывающий патрубок
2 Напорный патрубок
3 Корпус насоса
4 Корпус электродвигателя
5 Бак
6 Реле давления
7 Манометр
8 Заливное отверстие
