Magyar (HU)
28
7.3 Nyomáskapcsoló beállítása
A kikapcsolási nyomásnak alacsonyabbnak kell
lennie, mint a szivattyú és a tartály maximális üzemi
nyomása.
Szerelje le a nyomáskapcsoló fedelét, hogy
hozzáférjen az állító csavarokhoz. Lásd 1. ábra.

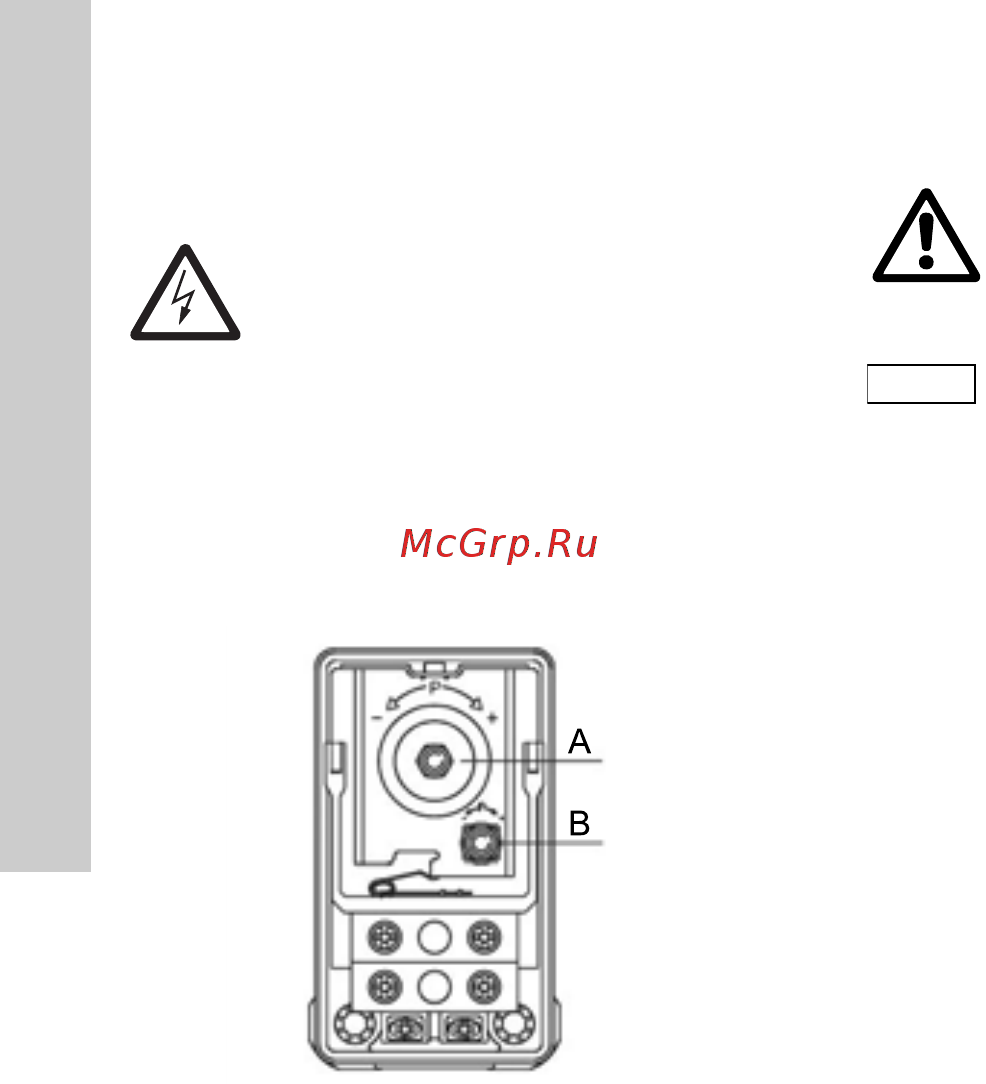

1. ábra Nyomáskapcsoló
Kikapcsolási nyomás beállítása
1. Fordítsa el a csavart (A) az óramutató járásával
megegyező irányba a kikapcsolási nyomás
növeléséhez.
Fordítsa el az óramutató járásával ellentétes
irányba a kikapcsolási nyomás csökkentéséhez.
A nyomáskülönbség változatlan marad.
2. Indítsa el a rendszert, és a nyomásmérőn
ellenőrizze a ki- és bekapcsolási nyomásokat.
Bekapcsolási nyomás beállítása
1. Fordítsa el a csavart (B) az óramutató járásával
megegyező irányba a bekapcsolási nyomás
csökkentéséhez.
Fordítsa el az óramutató járásával ellentétes
irányba a bekapcsolási nyomás növeléséhez.
A nyomáskülönbség ennek megfelelően nő vagy
csökken.
2. Indítsa el a rendszert, és a nyomásmérőn
ellenőrizze a ki- és bekapcsolási nyomásokat.
Ismételje meg a beállítási lépéseket, amíg el nem éri
a kívánt be- és kikapcsolási nyomásértékeket.
8. Üzemeltetés és karbantartás
9. Fagyvédelem
Fagyveszély esetén a tartályt és a szivattyút le kell
üríteni.
10. Műszaki adatok
Környezeti hőmérséklet
Maximum +40 °C.
Tárolási hőmérséklet
Minimum -10 °C.
Maximum +45 °C.
Folyadék hőmérséklet
+35 °C.
Rendszernyomás
Maximum 6 bar.
Hozzáfolyási nyomás
1,5 bar feletti bejövő nyomásnál a kimenő
nyomásnak legalább 2,5 bar-nak kell lennie.
Tápfeszültség
1 x 220-240 V, 50 Hz.
Szigetelési osztály
F.
Védettségi osztály
IP44.
Relatív páratartalom
Maximum 95 %.
Hangteljesítmény szint
A szivattyú zajszintje (hangteljesímény) kisebb, mint
72 dB(A).
Indítások és leállítások gyakorisága
Max. 20 indítás óránként.
Figyelmeztetés
Kapcsolja le a tápfeszültséget a
nyomáskapcsoló beállítása előtt.
Szerelje vissza a nyomáskapcsoló
fedelét mielőtt visszakapcsolná a
tápfeszültséget a ki- és bekapcsolási
nyomás ellenőrzéséhez.
TM05 2711 0412
Üzembehelyezés előtt a rendszert tiszta
vízzel át kell öblíteni, így eltávolítja az
esetleges szennyeződéseket.
Vigyázat
Ne takarja le a nyomásfokozó rendszer
motorját, mivel így a motor ventillátora
nem képes megfelelő légáramlást
biztosítani a hűtés érdekében.
