Polski (PL)
37
7.3 Ustawienia łącznika ciśnienia
Ciśnienie wyłączenia musi być niższe od
maksymalnego ciśnienie roboczego pompy i
zbiornika.
Zdjąć pokrywę z łącznika ciśnienia, aby uzyskać
dostęp do śrub regulacyjnych. Patrz rys. 1.

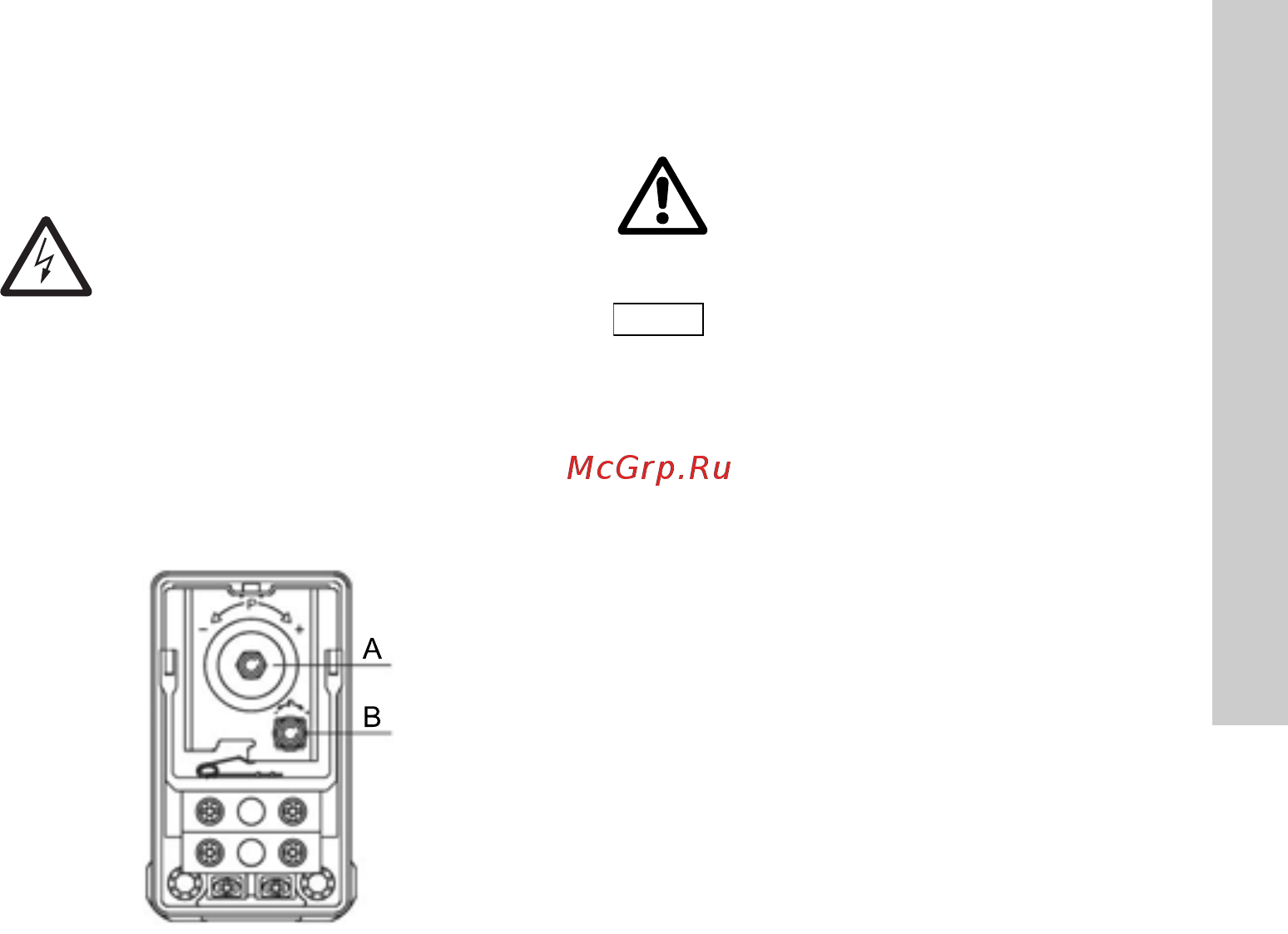

Rys. 1 Łącznik ciśnienia
Ustawianie ciśnienia wyłączenia
1. Obrócić śrubę (poz. A) w prawo, aby zwiększyć
ciśnienie wyłączenia.
Obrócić w lewo, aby zmniejszyć ciśnienie
wyłączenia.
Zakres różnicy ciśnień pozostaje bez zmian.
2. Uruchom pompę i sprawdź poprzez odczyt na
manometrze czy zadane ciśnienia wyłączenia i
załączenia zostały uzyskane.
Ustawienie ciśnienia załączania
1. Obrócić śrubę (poz. B) w prawo, aby zmniejszyć
ciśnienie załączenia.
Obrócić w lewo, aby zwiększyć ciśnienie
złączenia.
Zakres różnicy ciśnień jest odpowiednio
poszerzony i zawężony (regulowany).
2. Uruchom pompę i sprawdź poprzez odczyt na
manometrze czy zadane ciśnienia wyłączenia i
załączenia zostały uzyskane.
Powtórz procedurę ustawienia aż do osiągnięcia
prawidłowych wartości ciśnienia załączenia i
wyłączenia.
8. Obsługa i konserwacja
9. Zabezpieczenie przed mrozem
Jeśli istnieje ryzyko zamarznięcia, zbiornik i pompa
muszą być osuszone.
10. Dane techniczne
Temperatura otoczenia
Maks. +40 °C.
Temperatura składowania
Minimum -10 °C.
Maksymalnie +45 °C.
Temperatura cieczy
+35 °C.
Ciśnienie instalacji
Maksymalnie 6 bar.
Ciśnienie wlotowe
Przy ciśnieniach napływu powyżej 1,5 bar, ciśnienie
tłoczenia musi wynosić co najmniej 2,5 bar.
Napięcie zasilania
1 x 220-240 V, 50 Hz.
Klasa izolacji
F.
Stopień ochrony
IP44.
Wilgotność względna powietrza
Maksymalnie 95 %.
Poziom mocy akustycznej
Poziom mocy akustycznej jest niższy niż 72 dB(A).
Częstotliwość zał./wył.
Maksymalnie 20 razy na godzinę.
Ostrzeżenie
Wyłączyć zasilanie przed
regulowaniem łącznika ciśnienia.
Zanim zostanie włączone zasilanie
elektryczne w celu sprawdzenia
ciśnienia załączania i wyłączania
należy założyć pokrywę łącznika
ciśnienia.
TM05 2711 0412
Przed uruchomieniem systemu należy
przepłukać czystą wodą i odprowadzić
ewentualne zanieczyszczenia.
UWAGA
Nie zakrywać silnika układu
podwyższania ciśnienia w celu
zapewnienia dopływu zimnego
powietrza do wentylatora silnika.
