Українська (UA)
32
6.3 Налаштування реле тиску
Тиск відключення повинен бути нижче, ніж
максимальний робочий тиск насоса і бака.
Зніміть кришку з реле тиску для доступу до
регулювальних гвинтів. Див. рис. 1.

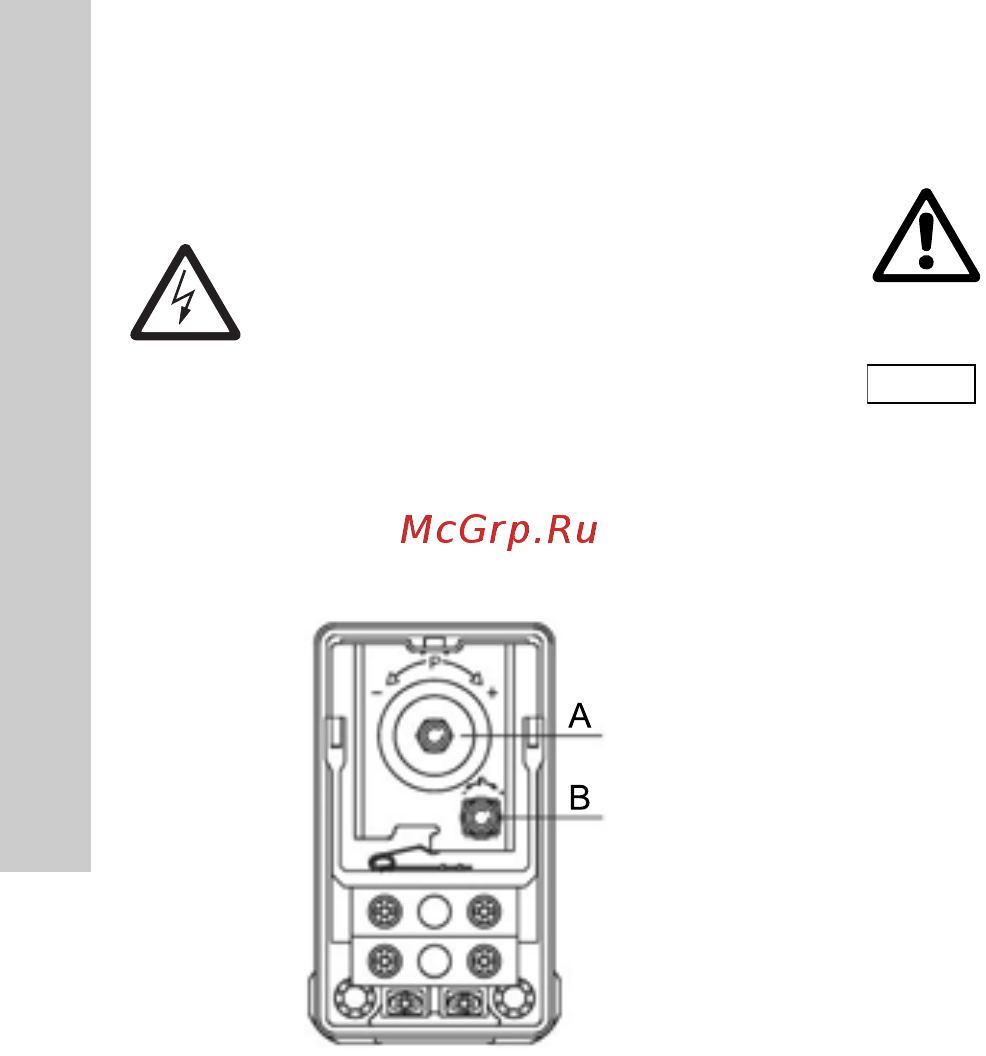

Рис. 1 Реле тиску
Налагодження тиску вимкнення
1. Поверніть гвинт (поз. А) за годинниковою
стрілкою, щоб збільшити тиск відключення.
Поверніть його проти годинникової стрілки,
щоб зменшити тиск відключення.
Діапазон
перепаду тиску залишається
незмінним.
2. Запустіть насос та перевірте показання на
манометрі - чи було застосовано тиск
ввімкнення та вимкнення.
Налагодження тиску спрацювання
1. Поверніть гвинт (поз. В) за годинниковою
стрілкою, щоб збільшити тиск відключення.
Поверніть його проти годинникової стрілки,
щоб зменшити тиск спрацювання.
Діапазон перепаду тиску розширюється і
звужується, відповідно.
2. Запустіть насос
та перевірте показання на
манометрі - чи було застосовано тиск
ввімкнення та вимкнення.
Повторіть процедуру доки тиск ввімкнення та
вимкнення буде застосовано.
7. Робота і технічне обслуговування
8. Захист від замерзання
Якщо є ризик заморозків, необхідно злити воду з
баку та насоса.
9. Технічні дані
Температура навколишнього середовища
Максимальна температура +40 °С.
Температура зберігання
Мін. -10 °C.
Макс. +45 °C.
Температура рідини, що перекачується
+35 °C.
Тиск системи
Максимальний тиск 6 бар.
Тиск на вході
При значенні тиску на вході вище 1,5 бар, тиск на
виході повинен становити не менш, ніж 2,5 бар.
Напруга живлення
1 x 220-240 В, 50 Гц.
3 х 220-240/380-415 В, 50 Гц.
Клас ізоляції
F.
Клас захисту
IP44.
Відносна вологість повітря
Максимум
95 %.
Рівень шуму при експлуатації
Рівень звукової потужності насоса не перевищує
72 дб(A).
Частоти пуску/зупинки
Не більше 20 запусків за годину.
Попередження
Вимкніть живлення перед
коригуванням реле тиску.
Встановіть кришку на реле тиску
перед включенням живлення, щоб
перевірити тиск спрацювання і
тиск відключення.
TM05 2711 0412
Перед запуском, система повинна
бути промита чистою водою, щоб
видалити можливі забруднення.
Увага
Не закривайте двигун системи, так
як достатня кількість холодного
повітря повинна охолодити
вентилятор двигуна.
