Руководство по эксплуатации
13

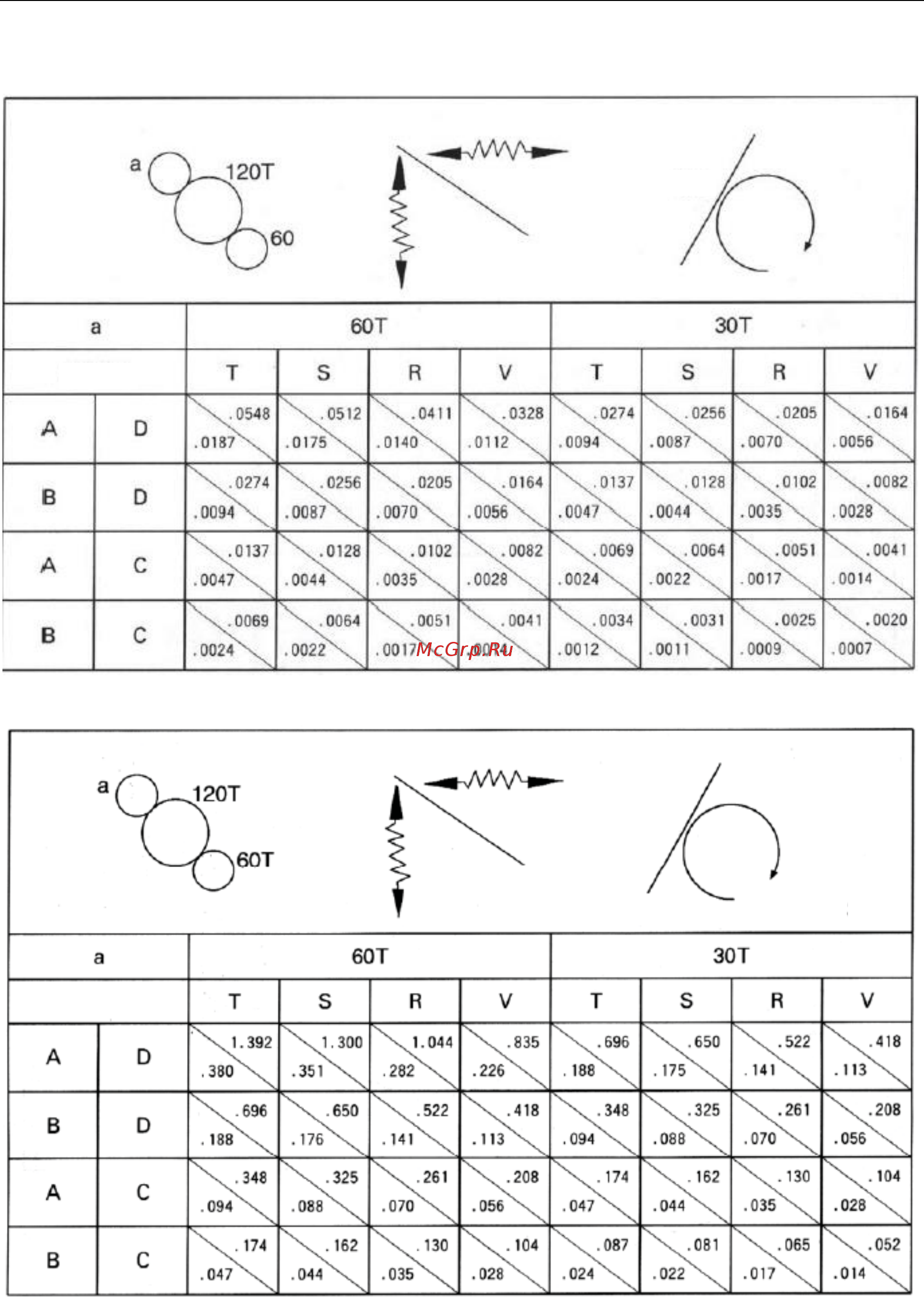

7.2 Таблицы подачи и резьбы
(A) Таблица подачи
(a) Таблица продольной и поперечной подачи для дюймового токарного станка.
(b) Таблица продольной и поперечной подачи для метрического токарного станка.
Рычаг
Рычаг
8 витков
/дюйм
дюймы
3 мм
мм
