Руководство по эксплуатации
16
7.3 Нарезание резьбы
Чтобы получить необходимую резьбу, следует установить все правильные сменные шестерни в
строгом соответствии с таблицей. В противном случае будет получена неправильная резьба.
Селекторным переключателем подачи/резьбы поверните ходовой винт в любое положение,
причем убедитесь, что рукоятка выбора подачи активирована. Переместите вниз рычаг включения
нарезки резьбы (25), при этом он войдет в зацепление с ходовым винтом, чтобы осуществлять
продольное перемещение суппорта, а именно, подачу при резании резьбы. Перед использованием
рычага включения нарезки резьбы (25) убедитесь, что селекторный переключатель оси подачи
расцеплен (в нейтральном положении), поскольку существует механизм взаимной блокировки,
который не допускает одновременного включения автоматической подачи и нарезания резьбы.
Направление нарезания резьбы можно выбрать поворотом селекторного переключателя
направления подачи (33) на передней бабке. Путем вращения рукояток выбора подачи можно
получить 31 тип шага дюймовой резьбы и 26 типов шага метрической резьбы.

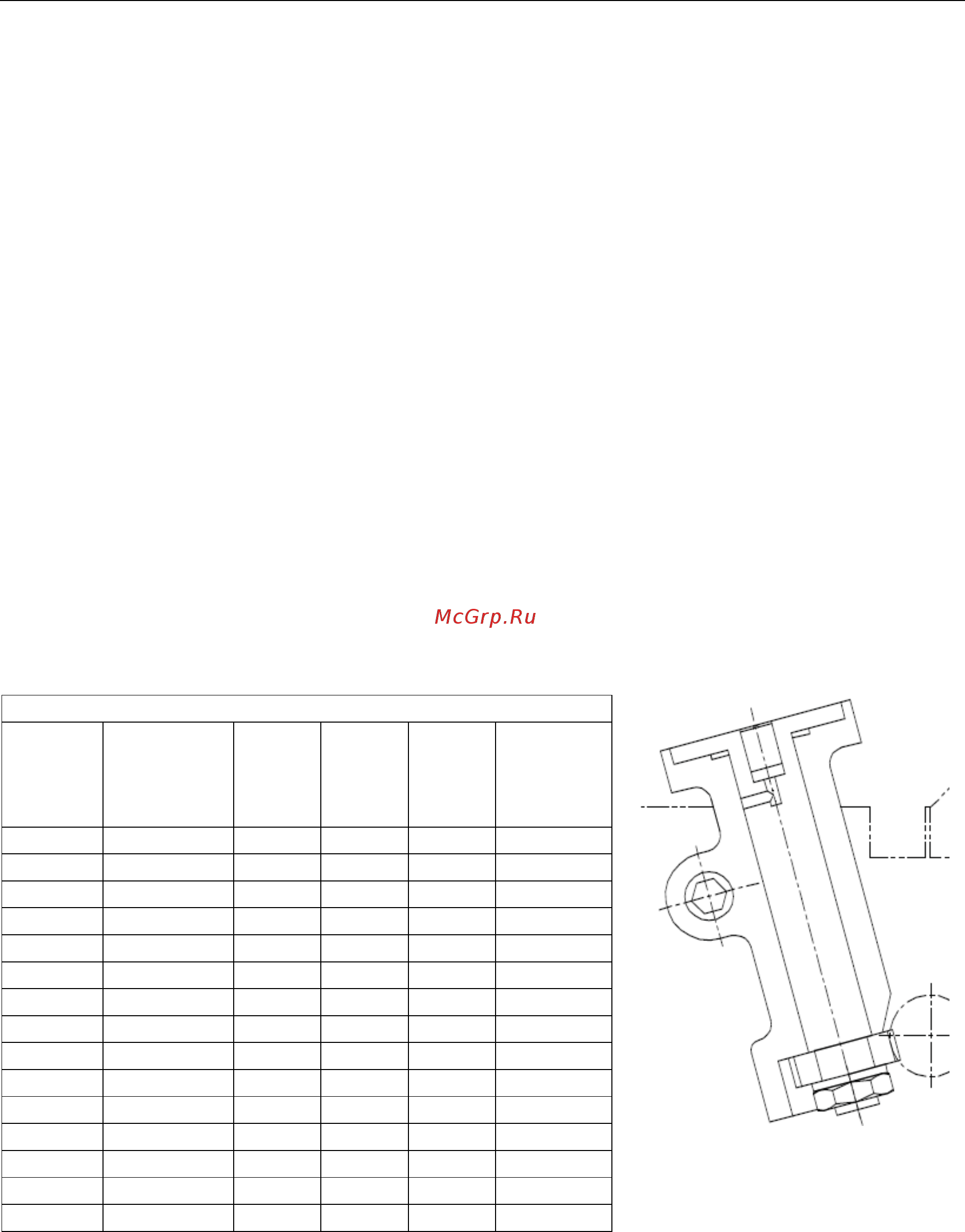

(А) Резьбоуказатель
Резьбоуказатель установлен на правой стороне фартука. Указатель применяется при нарезке
резьбы, чтобы включать ходовой винт.
Чтобы свести к минимуму износ резьбоуказателя, если он не используется, его следует вывести из
зацепления с ходовым винтом, отведя шестеренный вал.
Нарезка дюймовой резьбы на станках с дюймовым ходовым винтом или метрической резьбы на
станках с метрическим ходовым винтом.
При нарезке такой резьбы рекомендуется использовать резьбоуказатель, благодаря которому
маточную гайку ходового винта можно включать в конце каждого прохода нарезки резьбы. Это
доступно пари условии, что они будут повторно введены в зацепление в соответствии с таблицей
резьбы, установленной на левой стороне фартука.
ТАБЛИЦА РЕЗЬБЫ
Витков /
дюйм
Номер на
циферблате
Витков /
дюйм
Номер
на
цифербл
ате
Витков /
дюйм
Номер на
циферблате
4
1-4
13
1
44
1-4
4 1/2
1
14
1,3
46
1,3
4
16
1-8
48
1-8
5
1
18
1.3
52
1-4
5 1/2
1
19
1
56
1-8
5
1,3
20
1-4
64
1-8
6 1/2
1
22
1,3
72
1-8
7
1
23
1
76
1-4
8
1-8
24
1-8
80
1-8
9
1
26
1,3
88
1-8
9 1/2
1
28
1-4
92
1-8
10
1,3
32
1,3
96
1-8
11
1
36
1-4
104
1-8
11 1/2
1
38
1,3
112
1-8
12
1-4
40
1-8
(1) Станки с ходовым винтом (только резьба)
В таблице указано следующее:
В/Д: витков резьбы на дюйм.
Циферблат: номера на циферблате резьбоуказателя, при которых можно включать маточную гайку
ходового винта.
(2) Станки с метрическим ходовым винтом (только метрическая резьба)
В таблице указано следующее:
