Metalmaster X38100 [8/55] Корпус зажима пиноли 31 коробка передач

Руководство по эксплуатации

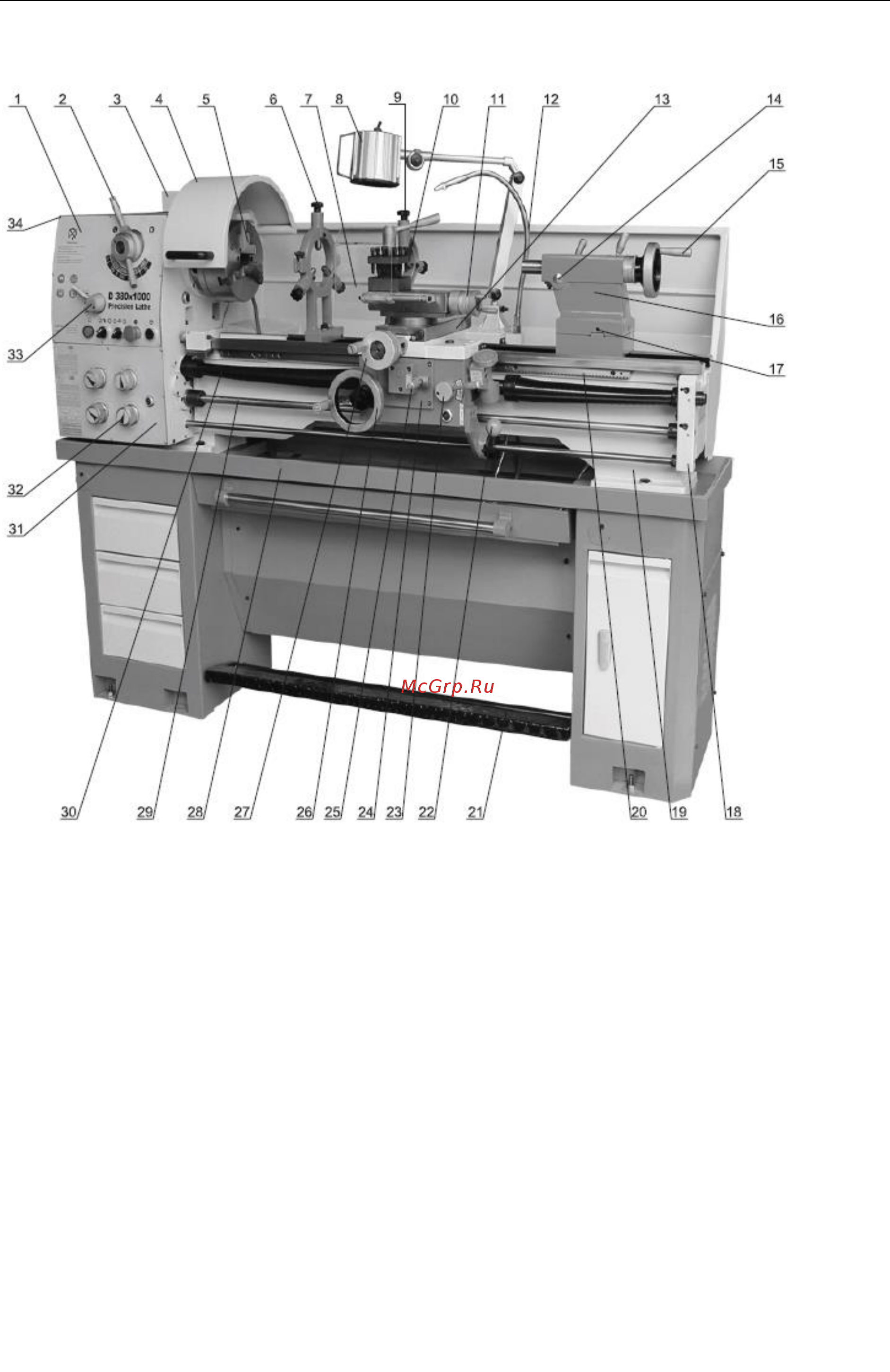

3. Описание конструктивных элементов

1. Передняя бабка

18. Корпус опоры

2. Селекторный переключатель скорости

19. Станина

3. Электрический блок управления

20. Стойка

4. Крышка патрона

21. Педаль тормоза

5. Шпиндель с трехкулачковым патроном

22. Рычаг управления шпинделем

6. Неподвижный люнет

23. Рычаг включения нарезки резьбы

7. Ограждение держателя инструмента

24. Фартук

8. Лампа рабочей зоны

25. Селекторный переключатель оси

подачи

9. Подвижный люнет

26. Маховик продольной подачи

10. Держатель инструмента

27. Маховик поперечной подачи

11. Крестовой суппорт

28. Поддон для стружки

12. СОЖ

29. Штанга управления

13. Поперечные салазки

30. Кожух ходового винта

14. Корпус зажима пиноли

31. Коробка передач

15. Рукоятка подачи пиноли

32. Селекторный переключатель блока

подачи

16. Задняя бабка

33. Селекторный переключатель

направления подачи

17. Стопорный винт задней бабки

34. Крышка коробки передач
