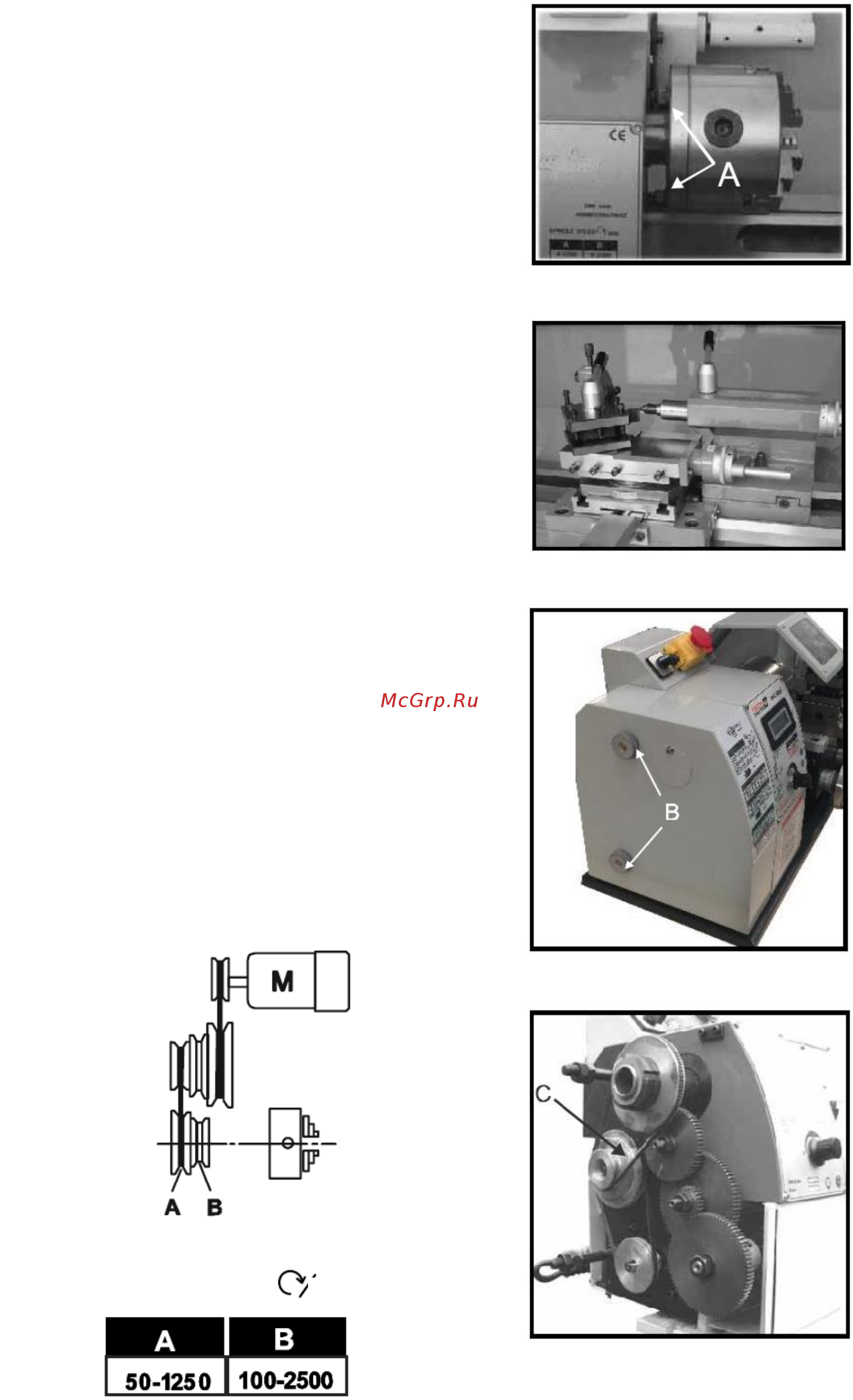

![Metalmaster MML 2140 V [11/30] Эксплуатация](/views2/1643033/page11/bgb.png)
10
ЭКСПЛУАТАЦИЯ
Замена патрона
Крепежное приспособление головки шпинделя имеет
цилиндрическую форму. Ослабьте три установочных винта и
гайки (А, Рис. 13, показаны только два) на фланце патрона
токарного станка и удалите патрон. Установите новый
патрон и зафиксируйте его, используя те же установочные
винты и гайки.
Установка инструмента
Зажмите токарный резец в держателе.
Резец должен быть зажат плотно. Во время работы при
стружкообразовании инструмент имеет тенденцию
прогибаться под усилием реза. Для достижения наилучших
результатов, вылет резца не должен превышать 3/8 дюймов.
Угол резки является правильным, когда режущая кромка
находится на одной линии с центральной осью
обрабатываемой детали. Надлежащая высота инструмента
может быть достигнута путем сравнения острия резца с
острием центра, установленного в задней бабке. При
необходимости используйте стальные распорные прокладки
под инструмент, чтобы получить требуемую высоту. (Рис.
14).
Переключение скорости
1. Вывинтите два крепежных винта (B, Рис. 15) и снимите
защитную крышку.
2. Отрегулируйте соответствующее положение
клиновидного ремня (С, Рис. 16).
3. Затяните натяжной шкив и снова затяните гайку.
Рис. 13
Рис. 14
Рис. 15
Рис. 16
СКОРОСТЬ ШПИНДЕЛЯ
мин
