5
ВНИМАНИЕ!
Перед установкой или началом эксплуатации
станка необходимо полностью прочитать и
усвоить данное руководство по
эксплуатации! Несоблюдение данного
требования может привести к серьезному
травмированию

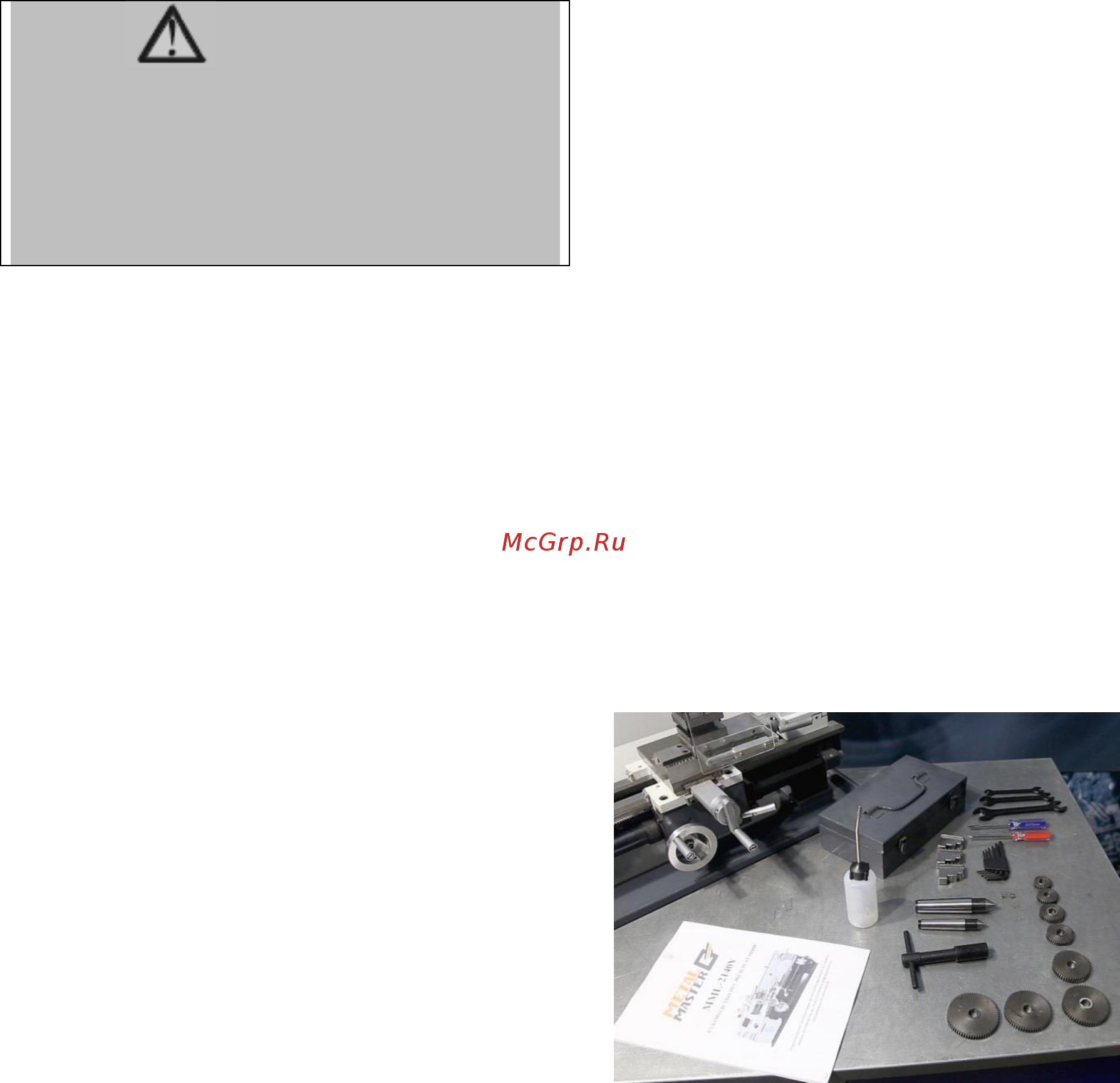

СОДЕРЖИМОЕ
ИНСТРУМЕНТАЛЬНОГО ЯЩИКА
(Рис. 1)
2 отвертки
3 двусторонних гаечных ключа 8-10 мм, 12-
14 мм, 17-19 мм
1 ключ для трехкулачкового патрона
2 предохранителя
1 упорный центр MT2
1 упорный центр MT3
1 масленка
3 обратных кулачка
1 свертная втулка
1 цапфа
1 рукоятка поперечных салазок
6 шестигранных ключей 2,5 мм, 3 мм, 4 мм,
5 мм, 6 мм, 8 мм
8 сменных шестерен 30Т,35Т, 40Т,42T, 50Т,
52Т, 60Т,66Т
