Ручная обработка
Маховики перемещения фартука, поперечного
перемещения и верхних салазок служат для продольной или
поперечной подачи. (Рис. 17).
Продольная обработка с автоматической подачей
Для выбора скорости подачи или шага резьбы используется
таблица (А, Рис. 18) на станке. Если требуемую подачу или
шаг резьбы нельзя получить с установленным набором
шестерен, то используются сменные шестерни.
Замена шестерен
1. Отключите станок от источника питания.
2. Отвинтите два крепежных винта и снимите защитную
крышку.
3. Ослабьте фиксирующий винт (В, Рис. 19) на секторе.
4. Отведите сектор (С, Рис. 19) вправо.
5. Отвинтите гайку (D, Рис. 19) от ходового винта или
гайки (E. Рис. 19) от болтов сектора, чтобы снять
передние сменные шестерни.
6. Установите муфты для шестерен в соответствии с
таблицей резьбы и подачи (Рис. 20) и снова привинтите
шестерни к сектору.
7. Отведите сектор влево, чтобы шестерни снова вошли в
зацепление.
8. Отрегулируйте зазор шестерен посредством листа
бумаги, вставляя его между шестернями в качестве
средства регулировки расстояния между шестернями.
9. Заблокируйте сектор фиксирующим винтом.
10. Установите защитную крышку шпиндельной бабки
и подключите станок к сети.

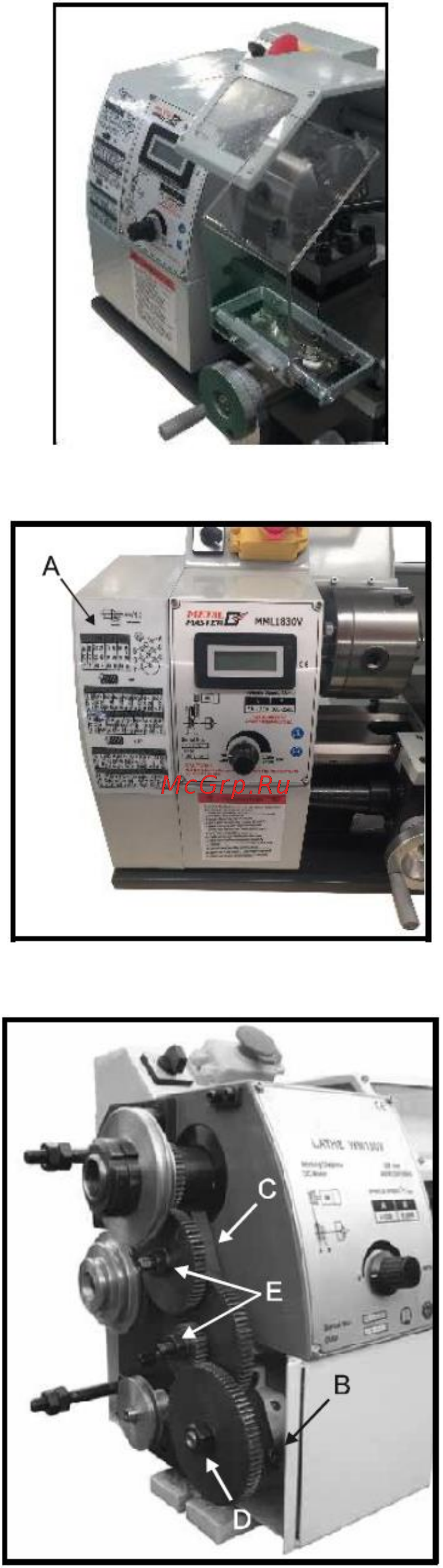

Рис. 17
Рис. 18
Рис. 19
