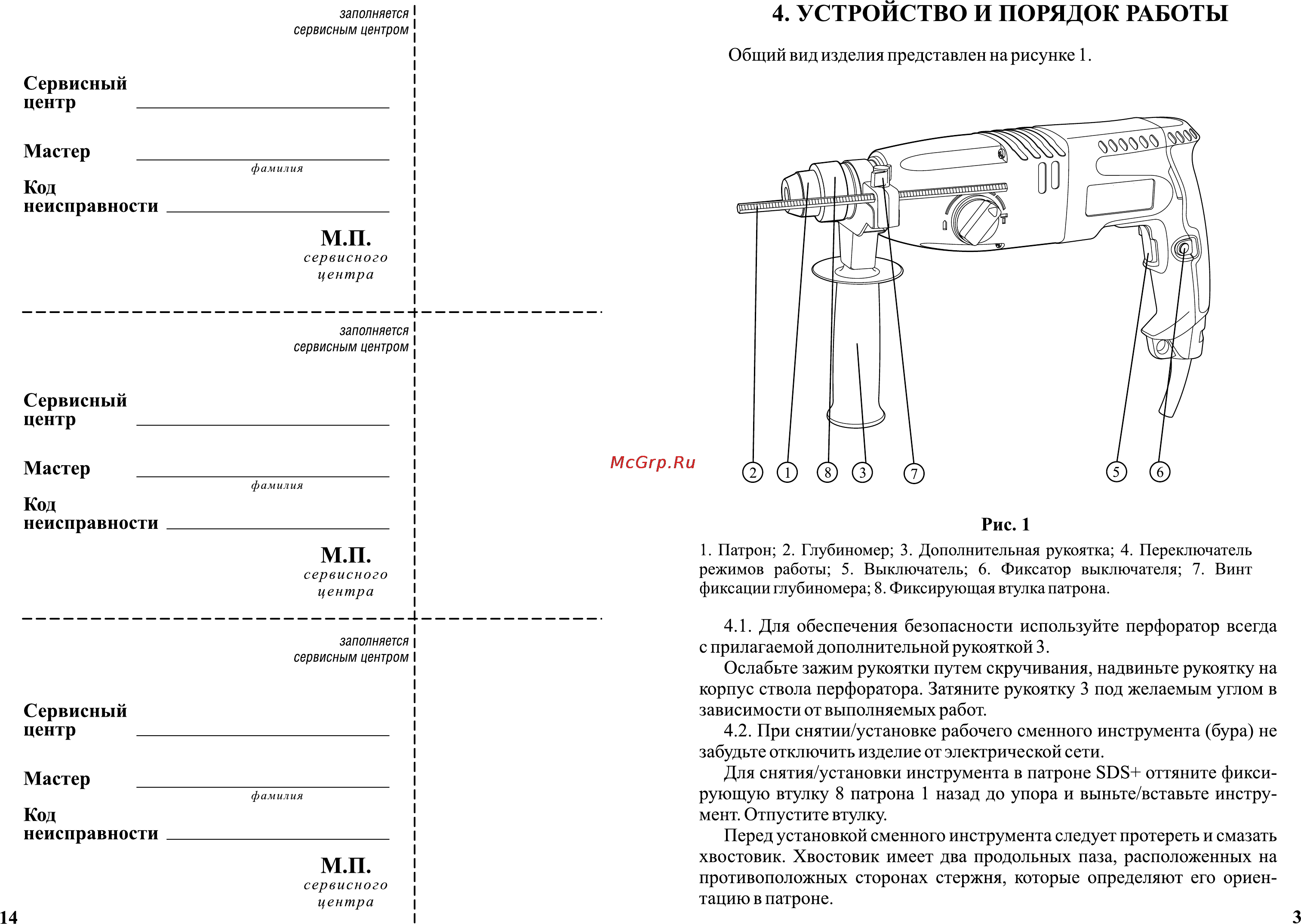

4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ заполняется сервисным центром Общий вид изделия представлен на рисунке 1 Сервисный центр I I Мастер фамилия Код неисправности I М П сервисного центра I I I ь заполняется сервисным центром I I Сервисный центр I I Мастер фамилия Код неисправности I м п сервисного центра I 1 I заполняется сервисным центром I Сервисный центр ____________________________________ Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного центра 14 Рис 1 1 Патрон 2 Глубиномер 3 Дополнительная рукоятка 4 Переключатель режимов работы 5 Выключатель 6 Фиксатор выключателя 7 Винт фиксации глубиномера 8 Фиксирующая втулка патрона 4 1 Для обеспечения безопасности используйте перфоратор всегда с прилагаемой дополнительной рукояткой 3 Ослабьте зажим рукоятки путем скручивания надвиньте рукоятку на корпус ствола перфоратора Затяните рукоятку 3 под желаемым углом в зависимости от выполняемых работ 4 2 При снятии установке рабочего сменного инструмента бура не забудьте отключить изделие от электрической сети Для снятия установки инструмента в патроне 8П8 оттяните фикси рующую втулку 8 патрона 1 назад до упора и выньте вставьте инстру мент Отпустите втулку Перед установкой сменного инструмента следует протереть и смазать хвостовик Хвостовик имеет два продольных паза расположенных на противоположных сторонах стержня которые определяют его ориен тацию в патроне 3
