Rebir SGE-700/6ER деталировка онлайн

Rebir SGE-700/6ER деталировка онлайн

SGE-700/6ER

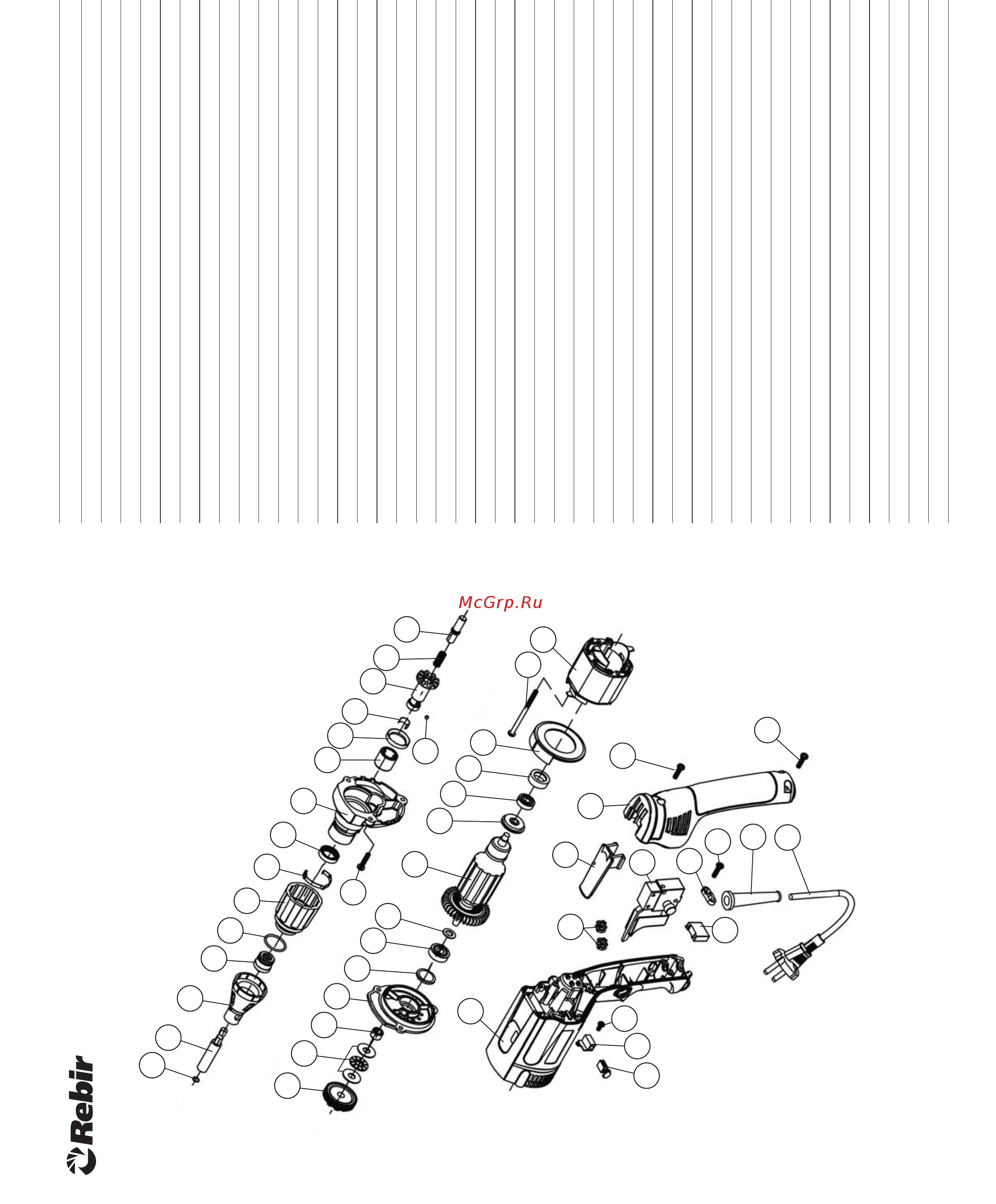

Rezerves daïu shçma

Ñõåìà çàï÷àñòåé

Rezerves daïu shçma

Ñõåìà

çàï÷àñòåé

ELEKTRISKAIS SKRÛVGRIEZIS

ШУРУПОВЁРТ ЭЛЕКТРИЧЕСКИЙ

ELEKTRISKAIS SKRÛVGRIEZIS

ШУРУПОВЁРТ

ЭЛЕКТРИЧЕСКИЙ

2

3

4

5

6

7

10

14

16

17

18

15

19

20

21

22

23

24

25

26

27

28

29

31

32

33

34

36

35

37

38

39

40

44

40

45

40

43

42

41

8

11

12

13

9

30

v. 01.2013

Paturam sev tiesîbas ienest izmaiòas.

Îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.

Modifications reserved.

Мод. № Наименование Шифр детали

02. Кольцо стопорное SGE-700/6ER-02

03. Держатель SGE-700/6ER-03

04. Кожух SGE-700/6ER-04

05. Кольцо уплотнительное SGE-700/6ER-05

06. Кольцо 17,4х1,8 SGE-700/6ER-06

07. Кольцо установки момента SGE-700/6ER-07

08. Фиксатор SGE-700/6ER-08

09. Сальник SGE-700/6ER-09

10. Винт М4х20 Spez 16 215776-A

11. Корпус редуктора SGE-700/6ER-11

12. Подшипник игольчатый НК1418RS SGE-700/6ER-12

13. Кольцо SGE-700/6ER-13

14. Кольцо стопорное SGE-700/6ER-14

15. Шарик D 3,5 SGE-700/6ER-15

16. Муфта SGE-700/6ER-16

17. Пружина SGE-700/6ER-17

18. Вал SGE-700/6ER-18

19. Колесо зубчатое SGE-700/6ER-19

20. Подшипник АХК0821 SGE-700/6ER-20

21. Подшипник НК 0808 300801

22. Щит промежуточный SGE-700/6ER-22

23. Шайба d.22xd.25x3 SGE-700/6ER-23

24. Подшипник 608 2Z (80018) 300791

25. Шайба защитная SGE-700/6ER-25

26. Якорь SGE-700/6ER-26

27. Защитное кольцо SGE-700/6ER-27

28. Подшипник 607 2Z (80017) 300674

29. Обойма подшипника SGE-700/6ER-29

30. Винт 4,2х60 DIN 7981 215927

31. Диафрагма SGE-700/6ER-31

32. Статор SGE-700/6ER-32

33. Корпус SGE-700/6ER-33

34. Щетка SGE-700/6ER-34

35. Щеткодержатель SGE-700/6ER-35

36. Винт ST2,9х8 SGE-700/6ER-36

37. Дроссель SGE-700/6ER-37

38. Планка SGE-700/6ER-38

39. Накладка SGE-700/6ER-39

40. Винт M4x13 SPEZ 16zn 215780-A

41. Выключатель SGE-700/6ER-41

42. Конденсатор 0.22 mF 301447

43. Пластина SGE-700/6ER-43

44. Трубка защитная SGE-700/6ER-44

45. Кабель в сборе HO5 RN-F 2x0.75 301392
