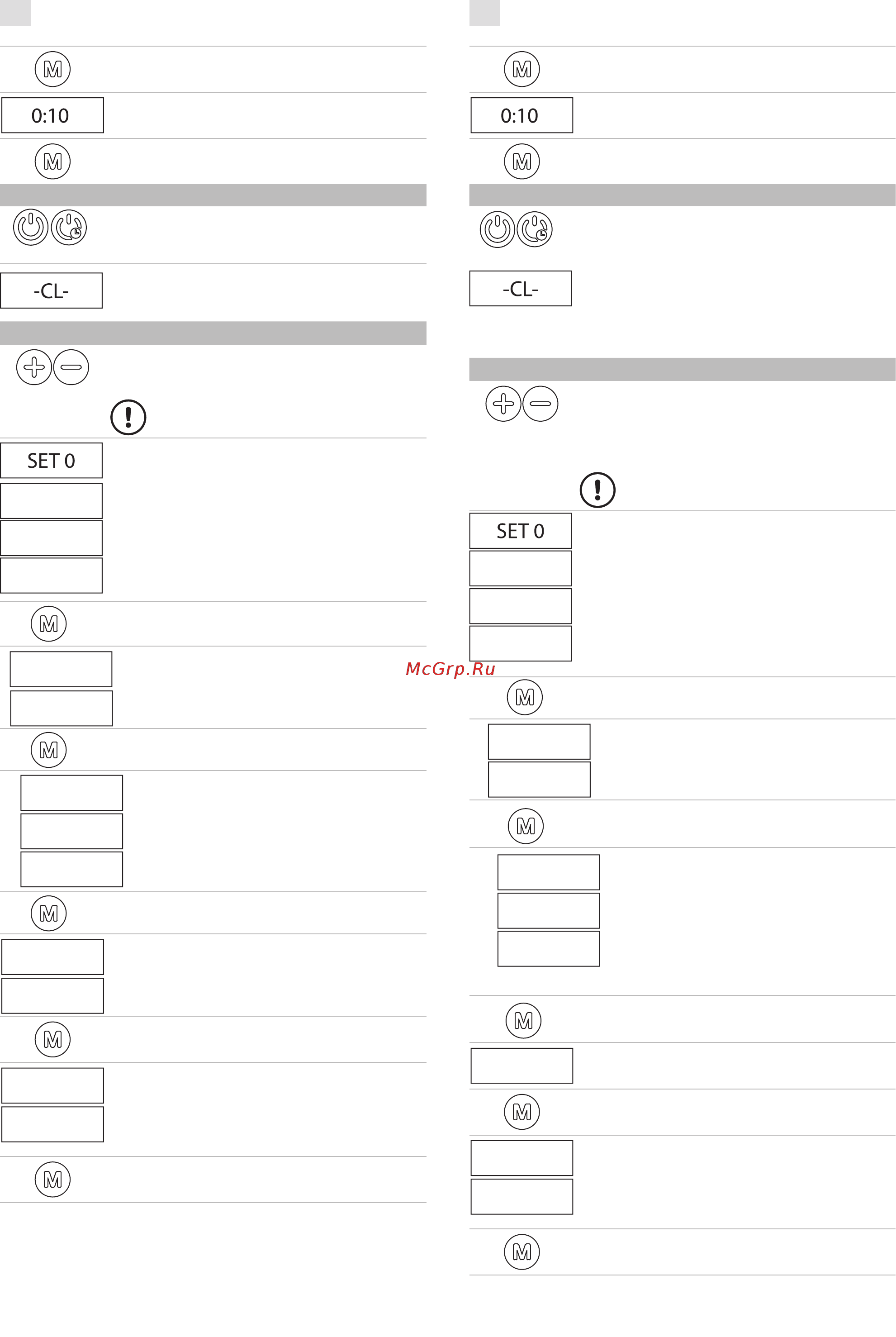

Press button 5.
Delay time. The adjustment range is
0:10–18:00 h.
Press button 5 to exit.
Keypad lock
When in standby mode, keypad lock can
be engaged by pressing buttons 1 and 2
for three seconds.
-CL- is shown on the display. Panel lock
can be activated only in standby mode.
Panel lock also prevents remote start.
Additional settings
Open the additional settings menu by
pressing the buttons 6 and 7. Hold for 5
seconds.
The buttons do not glow when the
control unit is in standby mode.
Setting remote use. The remote use
setting is changed with buttons + and
–. The options are ”OFF” (remote use
disabled), ”SAFE” (safety switch) and
”door” (door switch).
See section 2.3.3. for further
information.
Press button 5.
Select either heater (HEAt) or combi
(=heater and steamer, CO) to be
controlled remotely.
Press button 5.
Setting pause time. Enable or disable
the pause time feature with buttons
+ and -. Pause time must be enabled,
if the control unit is remotely started
by an automated schedule (e.g. a
weekly timer).
Press button 5.
SET1
4:00
Maximum on-time. Adjustment range:
1–12 h.
Press button 5.
SET2
0
Sensor reading adjustment. The reading
can be corrected by +/-10 units. The
adjustment does not affect the measured
temperature value directly, but changes
the measuring curve.
Press button 5.
OFF
SAFE
door
HEAt
CO
rESt
On
OFF
Drücken Sie die Taste 5.
Verzögerungszeit. Der Einstellbereich
beträgt 0:10–18:00 h.
Drücken Sie die Taste 5, um die
Einstellungen zu beenden.
Tastensperre
Drücken Sie die Tasten 1 und 2 drei
Sekunden lang.
Auf dem Display erscheint der Text
-CL. Die Tastensperre kann nur im
Bereitschaftsmodus eingeschaltet
werden. Die Tastensperre verhindert
auch die Fernbedienung.
Weitere Einstellungen
Öffnen Sie das Menü „Weitere
Einstellungen“, indem Sie auf dem
Bedienfeld gleichzeitig die Tasten 6
und 7 drücken. Halten Sie die Tasten 5
Sekunden lang gedrückt.
Im Standbye Modus leuchten die
Tasten nicht.
Einstellung für die Fernbedienung.
Die Einstellungsalternativen sind
„OFF“ (keine Fernbedienung),
„SAFE“ (Sicherheitsgerät) und
„door“ (Türschalter). Sie können die
Einstellungen für die Fernbedienung mit
den Tasten + und - ändern.
Weitere Informationen erhalten Sie in den
Abschnitten 2.3.3 und 2.4
Drücken Sie Taste 5.
Sie können für die Fernbedienung nur
den Ofen (HEAt) oder den Ofen und
den Verdampfer (CO) auswählen.
Drücken Sie die Taste 5.
Pausen Zeit Einstellung. Das Display
zeigt ”rESt” und kurz darauf ”On”
oder ”OFF”. Stellen Sie die Pausen
Zeit mit den Tasten + und - ein.
Wird die Steuerung automatisch
angeschaltet (z.B. von einer
Wochenuhr), muss die Pausen Zeit
aktiviert sein.
Drücken Sie die Taste 5.
4:00
Maximale Einschaltzeit. Einstellbereich:
1–12 h.
Drücken Sie die Taste 5.
SET2
0
Einstellung des Fühlerwerts. Die
Messwerte können um +/- 10 Einheiten
korrigiert werden. Die Einstellung betrifft
nicht den gemessenen Temperaturwert
direkt, sondern ändert die Messkurve.
Drücken Sie die Taste 5.
OFF
SAFE
door
HEAt
CO
rESt
On
OFF
