![Harvia Xafir Combi CS110C [70/84] K2 u k1 w u1 u2 max 3680 w l1](/img/pdf.png)
Harvia Xafir Combi CS110C [70/84] K2 u k1 w u1 u2 max 3680 w l1
![Harvia Xafir Combi CS110C [70/84] K2 u k1 w u1 u2 max 3680 w l1](/views2/1645525/page70/bg46.png)
FR PL
70
K2 / X19
XT2020
K1 / X23
X15
X16
X14
D
E
max. 11 kW
Allumage (en option)
Oświetlenie (opcjonalnie)
Alimentation du
courant
Wejście
Ventilateur (en option)
Wentylator (opcjonalnie)
Lent
Zwłoczny
Fusible de carte électronique
Bezpiecznik dla płytki elektronicznej
Céramique, lent
Ceramiczny, zwłoczny
Fusible de sortie
Bezpiecznik dla
przekaźnika mocy
Poêle
Piec
Poêle Combi
Piec Combi
Évaporateur
Parownik
Commutateur
principal
Włącznik
główny
Capteur d´humidité
Czujnik wilgotno¶ci
Rouge/czerwony
Bleu/niebieski
Blanc/biały
Jaune/żółty
Bleu/niebieski
Brun/brązowy
Obligatoire
Musi być zainstalowany
Obligatoire
Musi być zainstalowany
Capteur de température
Czujnik temperatury
Câble de data
Przewód
Tableau de commande
Panel sterujący
ALTERNATIVE 2
OPCJA 2
ALTERNATIVE 1
OPCJA 1
2.3−11 kW
2.9−11 kW
max. 3.6 kW
Boîtier de
jonction
Skrzynka
przyłączowa
Disjoncteur différentiel
Wy³±cznik ró¿nicowopr±dowy
Contacts pour dispositifs
de sécurité
X14: contrôle à distance
X15: N (partagé)
X16: commutateur de sécurité
ou de porte
Voir / Zob. 2.3.3.
K1
K2 = U
K1 + W + U1 + U2 = max 3680 W (L1)
Styki urządzeń
zabezpieczających
X14: zdalny wyłącznik
X15: N (wspólny)
X16: wyłącznik bezpieczeństwa
lub drzwiowy
Port de service
Złącze serwisowe
Y05-0313/A
U=10V
door /
remote safety

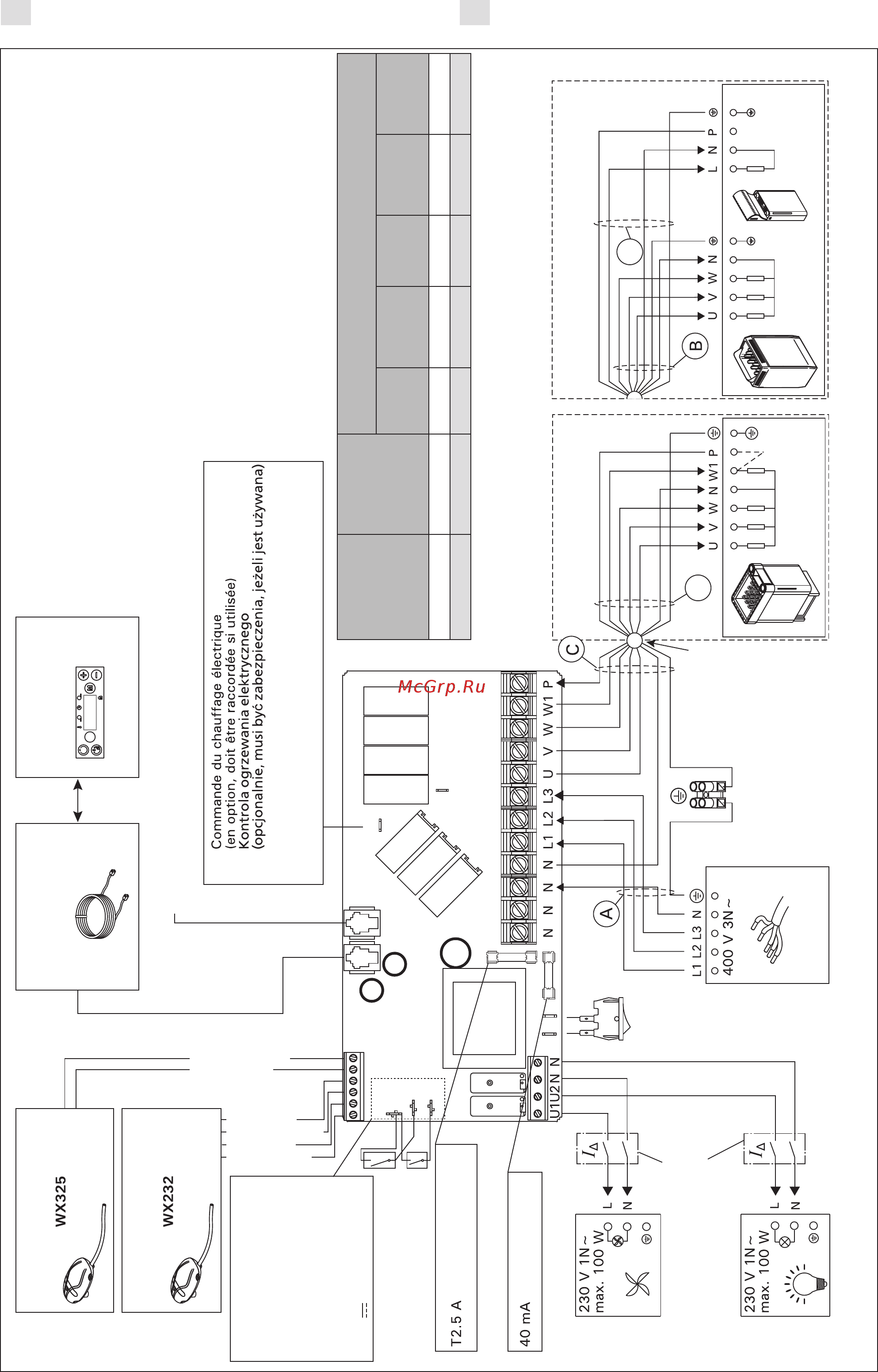

Figure 5. Raccordement électrique
Rysunek 5. Pod³±czenia elektryczne
Tableau 3. Dimensions du câble et des fusibles
Tabela 3. Rodzaje przewodów i bezpieczników
Poêle
puissance
(kW)
Moc pieca
(kW)
Fusibles (A)
Bezpieczniki
(A)
Dimensions de câble (mm
2
)
Przewody (mm
2
)
A B
H07RN-F
C D
H07RN-F
E
H07RN-F
0–6 3 x 10 5 x 1,5 5 x 1,5 7 x 1,5 4 x 1,5 7 x 1,5
<6–11 3 x 16 5 x 2,5 5 x 2,5 7 x 2,5 4 x 2,5 7 x 2,5
