FR PL
71
Poêles en installation au sol (figure 7)
• Option 1 : Fixez le capteur de température sur
le mur au-dessus du poêle, sur l’axe vertical
parallèle aux côtés du poêle, à une distance de
100 mm. du plafond.
• Option 2 : Fixez le capteur de température au
plafond au-dessus du poêle, à une distance
de 100–200 mm. de l’axe vertical du côté du
poêle.
À l’aide d’un évaporateur séparé SS20(A), observez
que le capteur de température ne doit pas être ins-
tallé dans la zone où la vapeur se dégage.
Remarque ! N’installez pas le capteur de tempéra-
ture à moins de 1000 mm. d’un conduit d’air omni-
directionnel ou à moins de 500 mm d’un conduit
d’air non dirigé vers le capteur. Voir figure 8. Le
flux d’air près d’un tuyau d’air refroidit le capteur,
ce qui aboutit à des relevés de température inexacts
vers le centre de contrôle. En conséquence, le poêle
risque de surchauffer.

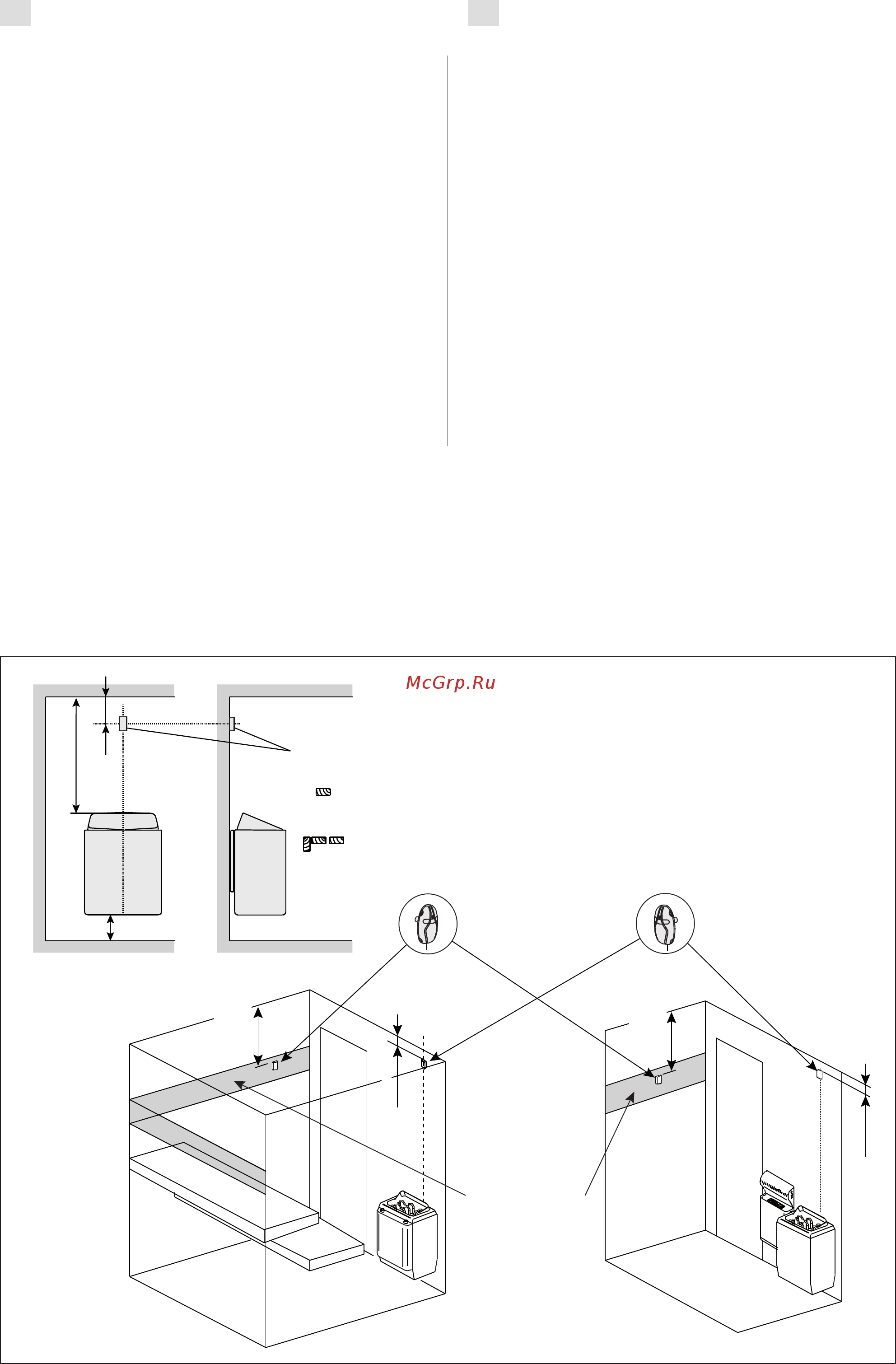

Figure 6. Emplacement des capteurs de température et d’humidité par rapport aux poêles en installation murale
Rysunek 6. Miejsce monta¿u czujników temperatury i wilgotno¶ci dla pieców montowanych na ¶cianie
WX232
150 mm
100 mm
1100 mm
min. 500 mm
max. 700 mm
100 mm
WX232
Capteur de température
Czujnik temperatury
WX325
Capteur d’humidité
Czujnik wilgotno¶ci
Zone autorisée
pour WX325
Miejsce
monta¿u
czujnika WX325
100 mm
min. 500 mm
max. 700 mm
Piece stoj±ce (patrz rys. 7)
• Opcja 1: Zamontowaæ czujnik na ¶cianie, w osi
pionowej pieca, ok. 100 mm od sufitu.
• Opcja 2: Zamontowaæ czujnik do sufitu, nad
piecem, 100–200 mm od punktu na suficie, który
wyznacza ¶rodek pieca.
W przypadku urz±dzenia Steamer SS20(A) nale¿y
zwróciæ uwagê, ¿e ze wzglêdu na parê czujnik tem-
peratury nie mo¿e byæ zainstalowany w pobli¿u.
Wa¿ne! Nie nale¿y instalowaæ czujnika tempe-
ratury bli¿ej ni¿ 1000 mm od wylotu powietrza w
przypadku wentylacji wymuszonej (wentylator)
oraz 500 mm w przypadku wentylacji grawita-
cyjnej. Patrz rys. 8. Bli¿sze usytuowanie czujnika
mo¿e spowodowaæ jego ch³odzenie co spowodu-
je, ¿e informacje dotycz±ce warto¶ci temperatury
przesy³ane do sterownika bêd± b³êdne. W konse-
kwencji mo¿e to doprowadziæ do przegrzania pieca.
