FR PL
72

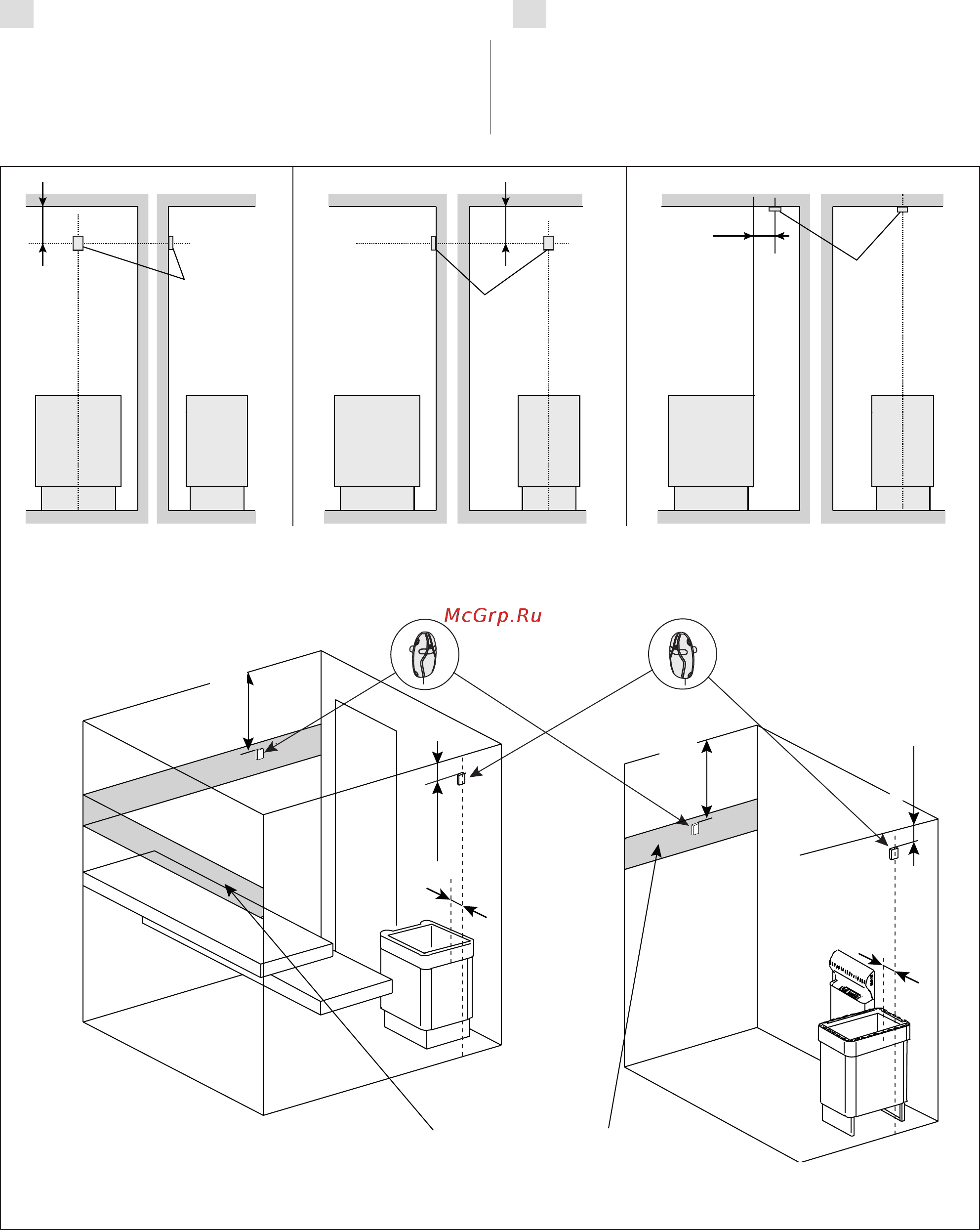

Figure 7. Emplacement des capteurs de température et d’humidité par rapport aux poêles en installation au sol
Rysunek 7. Miejsce monta¿u czujników temperatury i wilgotno¶ci dla pieców stoj±cych
100 mm
WX232
WX232
min.
100 mm
max.
200 mm
WX232
100 mm
min. 500 mm
max. 700 mm
WX232
Capteur de température
Czujnik temperatury
100 mm
WX325
Capteur d’humidité
Czujnik wilgotno¶ci
Zone autorisée
pour WX325
Miejsce monta¿u
czujnika WX325
min. 500 mm
max. 700 mm
100 mm
3.4. Installer le capteur d’humidité
Fixez le capteur d’humidité sur le mur aussi loin
que possible du poêle et à une distance de 500–
700 mm. à partir du plafond. Voir fig. 6 et 7.
3.4. Instalacja czujnika wilgotno¶ci
Czujnik nale¿y przykrêciæ do ¶ciany jak najdalej od
pieca w odleg³o¶ci ok. 500–700 mm od sufitu. Patrz
rys. 6 i 7.
