EN DE
39
3.5. Resetting the Overheat Protector
The sensor box (WX232) contains a temperature
sensor and an overheat protector. If the tempera-
ture in the sensor’s environment rises too high, the
overheat protector cuts off the heater power. Re-
setting the overheat protector is shown in figure 9.
Note! The reason for the going off must be
determined before the button is pressed.
3.5. Zurückstellen der Überhitzungsschutzes
Das Fühlergehäuse (WX232) enthält einen Tempe-
raturfühler und einen Überhitzungsschutz. Wenn
die Temperatur in der Umgebung des Temperatur-
fühlers zu stark ansteigt, unterbricht der Überhit-
zungsschutz die Stromzufuhr. Das Zurücksetzen
des Überhitzungsschutzes wird in Abbildung 9
dargstellt.
Achtung! Bevor Sie den Knopf drücken, müssen
Sie die Ursache für die Auslösung des Überhitzungs-
schutzes ermitteln.

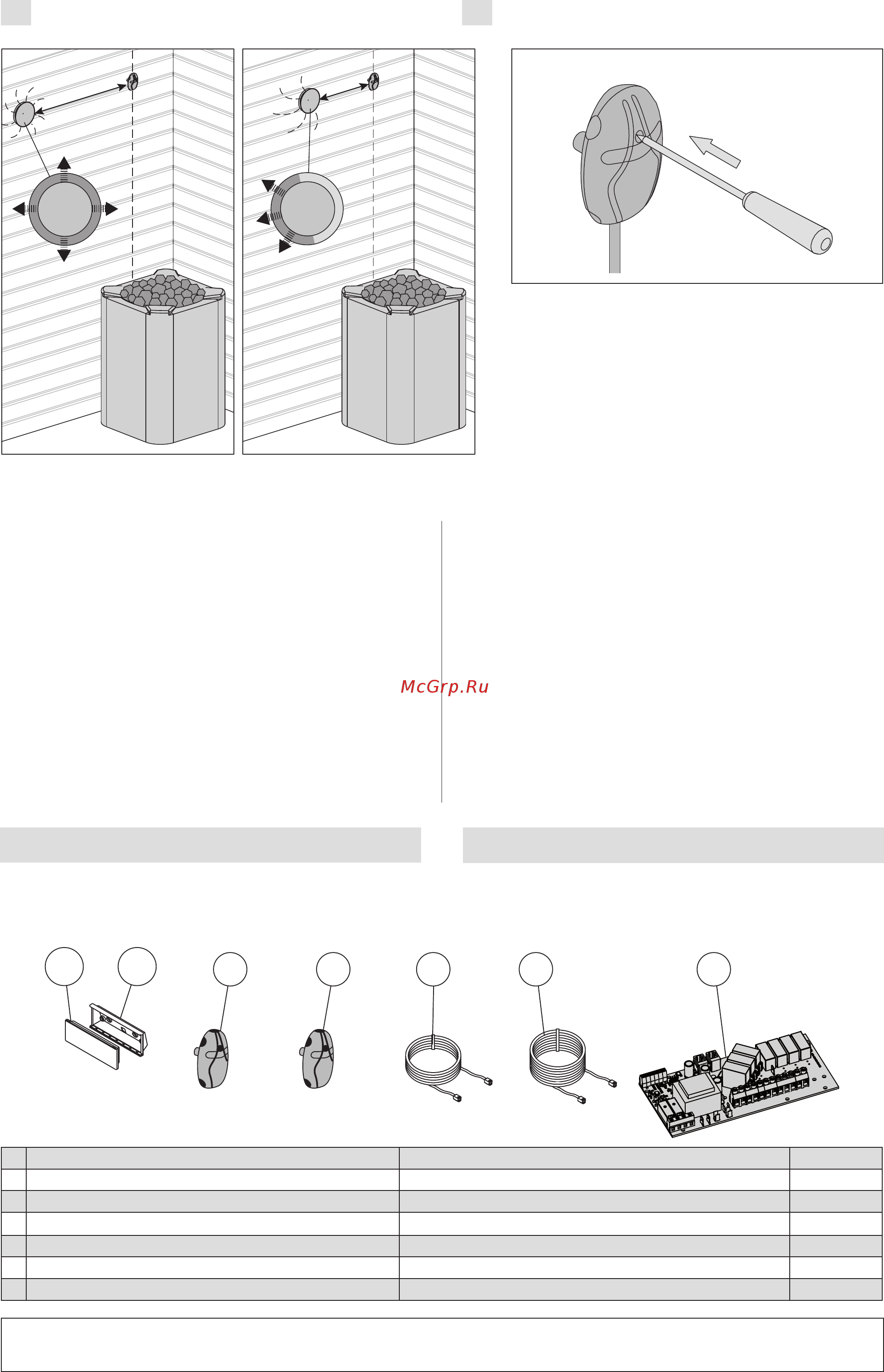

4. SPARE PARTS
360°
180°
>1000 mm
>500 mm
Figure 8. Sensor’s minimum distance from an air vent
Abbildung 8. Mindestabstand des Fühlers zu Luftschlitzen
4. ERSATZTEILE
1
Control panel Bedienfeld
WX603
2
Installation flange Montagemanschette
ZVR-653
3
Temperature sensor Temperaturfühler
WX232
4
Humidity sensor Feuchtigkeitsfühler
WX325
5
Data cable 5 m Datakabel 5 m
WX311
6
Data cable extension (optional) 10 m Verlängerungskabel (wahlweise) 10 m
WX313
7
Circuit board (XT2020) Platine (XT2020)
WX356
Figure 9. Reset button of the overheat
protector
Abbildung 9. Rückstellknopf des
Überhitzungsschutzes
WX232
54 63 7
21
We recommend to use only the manufacturer’s spare parts.
Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
