FI
SV
10

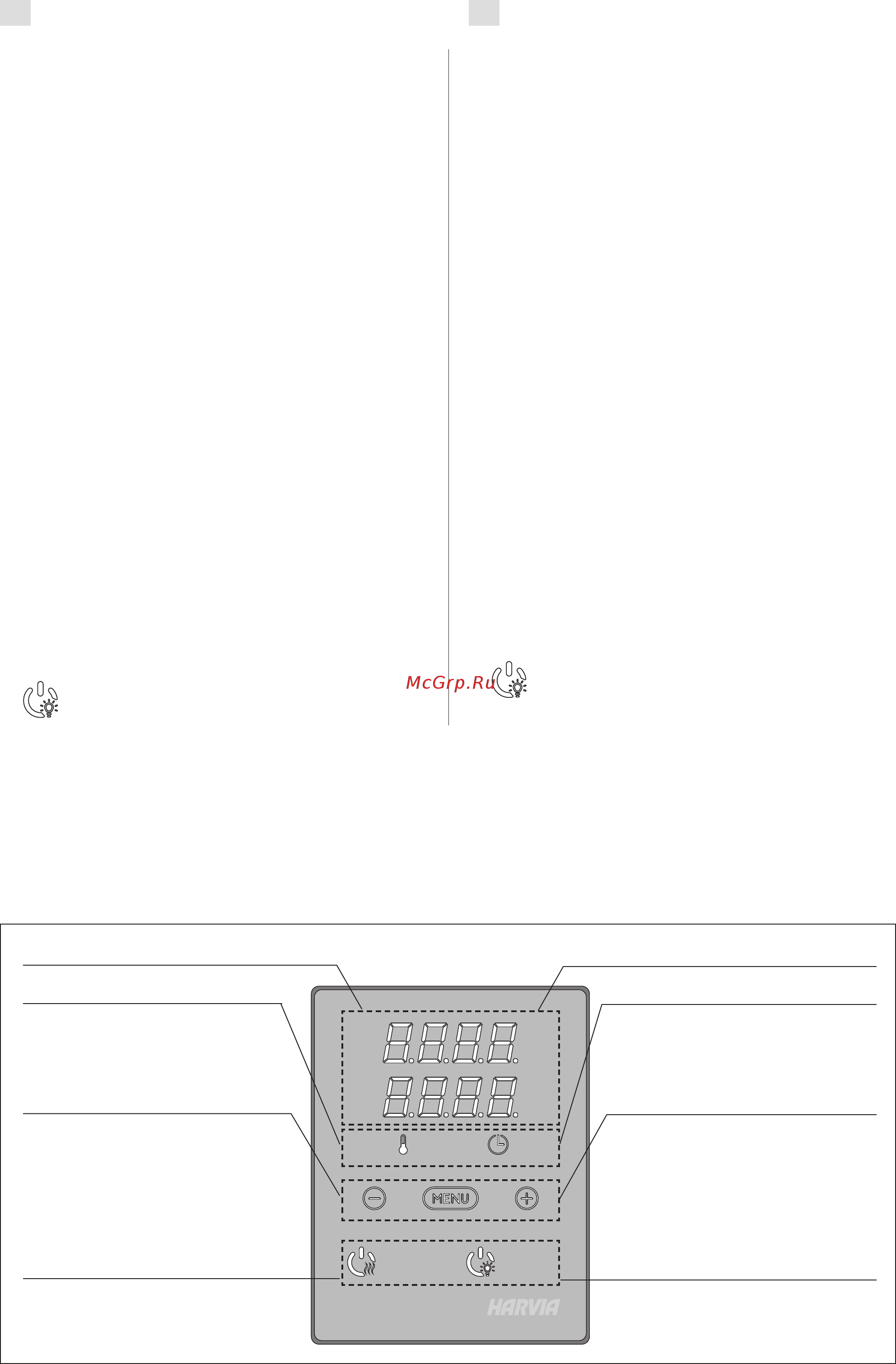

Kuva 2. Ohjauspaneeli
Bild 2. Styrpanel
ja sauna on oikein rakennettu, sauna lämpenee
löylykuntoon noin tunnin aikana.
2.1.2. Kiuas pois päältä
Kiuas sammuu, kun
• I/O-painiketta painetaan
• päälläoloaika loppuu tai
• toimintaan tulee häiriö.
HUOM! Tarkista, että ohjauskeskus on katkaissut
virran kiukalta, kun päälläoloaika on kulunut lop-
puun, kuivatusjakso on loppunut tai kiuas on sam-
mutettu I/O-painikkeesta.
2.2. Asetusten muuttaminen
Asetusvalikon rakenne ja asetusten muuttaminen
on esitetty kuvissa 3a ja 3b.
Asetetut lämpötila-arvot sekä kaikki lisäasetusten
arvot tallentuvat muistiin ja ovat käytössä myös
kun laite seuraavan kerran käynnistetään.
2.3. Lisälaitteiden käyttö
Valaistus voidaan kytkeä päälle ja pois muista toi-
minnoista riippumatta.
2.3.1. Valaistus
Saunan valaistus voidaan kytkeä ohjauskeskuksen
kautta, jolloin valaistusta voidaan ohjata ohjauspa-
neelilla. (Max 100 W.)
Sytytä tai sammuta valo(t) painamalla
ohjauspaneelin painiketta.
Merkkivalot
Valikko- ja navigointinäppäimet
Käyttöpainikkeet
Näyttö
Lämpötila
Päälläoloaika
Arvon pienentäminen *)
Asetustilan vaihto
Arvon suurentaminen *)
Kiuas päälle/pois
Valaistus päälle/pois
*) Paina ja pidä pohjassa
muuttaaksesi arvoa nopeasti.
meelementen med olika tidsintervall.
Om aggregatet är tillräckligt effektivt och bas-
tun har byggts på rätt sätt, tar det inte längre än
en timme att värma upp den.
2.1.2. Bastuaggregat av
Bastuaggregatet stängs av när
• I/O-knappen trycks in
• den inställda på-tiden löper ut, eller
• ett fel inträffar.
OBS! Det är viktigt att kontrollera att styrenheten
har stängt av strömmen för aggregatet efter det att
på-tiden har löpt ut, avfuktningen har avslutats eller
aggregatet stängts av manuellt.
2.2. Ändra inställningarna
Menystrukturen för inställningar och ändra inställ-
ningar visas i bilder 3a och 3b.
Det programmerade temperaturvärdet och alla
värden på ytterligare inställningar lagras i minnet
och kommer även att gälla när enheten sätts på
nästa gång.
2.3. Att använda tillbehör
Belysning kan startas och stängas av separat från
andra funktioner.
2.3.1. Belysning
Belysningen i bastun kan installeras så att den styrs
från styrpanelen. (Max 100 W.)
Tänd och släck belysningen genom att
trycka på knappen i styrpanelen.
Indikatorer
Meny- och navigeringsknappar
Justerknappar
Display
Temperatur
På-tid
Värdeminskning *)
Tillståndsändring
Värdeökning *)
Aggregat på/av
Belysning på/av
*) Tryck och håll intryckt för att
ändra värdet snabbare.
