Harvia Xenio CX110 [31/76] Harvia xenio
![Harvia Xenio CX110 [31/76] Harvia xenio](/views2/1646025/page31/bg1f.png)
RU ET
31
1. HARVIA XENIO
1. HARVIA XENIO
1.1. Общие сведения
Пульт управления Harvia Xenio предназначен управле-
ния каменкой для сауны выходной мощностью 2.3–17
кВт. Пульт управления состоит из панели управления,
блока питания и температурного датчика. См. рис. 1.
С помощью пульта управления и на основе данных
датчиков осуществляется регулировка температуры
в парильне. Термистор и устройство защиты от пере-
грева находятся в корпусе температурного датчика.
Температурные показания снимаются термистором с
отрицательным температурным коэффициентом, при
этом можно задать параметры защитного устройства
(
3.4.).
Пульт управления позволяет задать параметры
запуска каменки (предварительные настройки
времени). См. рис. 3а.
1.2. Технические данные
Панель управления:
• Диапазон регулировки температуры 40–110 °C
• Диапазон регулировки времени работы:
семейные сауны 1–6 час, без недельного таймера
общественные сауны в многоквартирных домах
1–12 час. По поводу более продолжительного
времени работы проконсультируйтесь с
импортером/производителем.
• Диапазон регулировки включения с задержкой
0–12 час
• Управление освещением
• Длина кабеля управления : 5 м (возможна
поставка кабелей-удлинителей 10 м , предельная
полная длина - 30 м)
• Размеры: 85 мм x 24 мм x 110 мм
Блок питания:
• Напряжение питания 400 В 3N~ перем. ток
• Макс. нагрузка 11 кВт
• Управление освещением, макс. мощность 100 Вт,
230 В перем. тока.
• Размеры: 272 мм x 70 мм x 193 мм
Датчик:
• Датчик температуры WX232 оборудован
восстанавливаемой защитой от перегрева и
термистором с отрицательным температурным
коэффициентом (NTC) (22 кОм/T=25 °C).

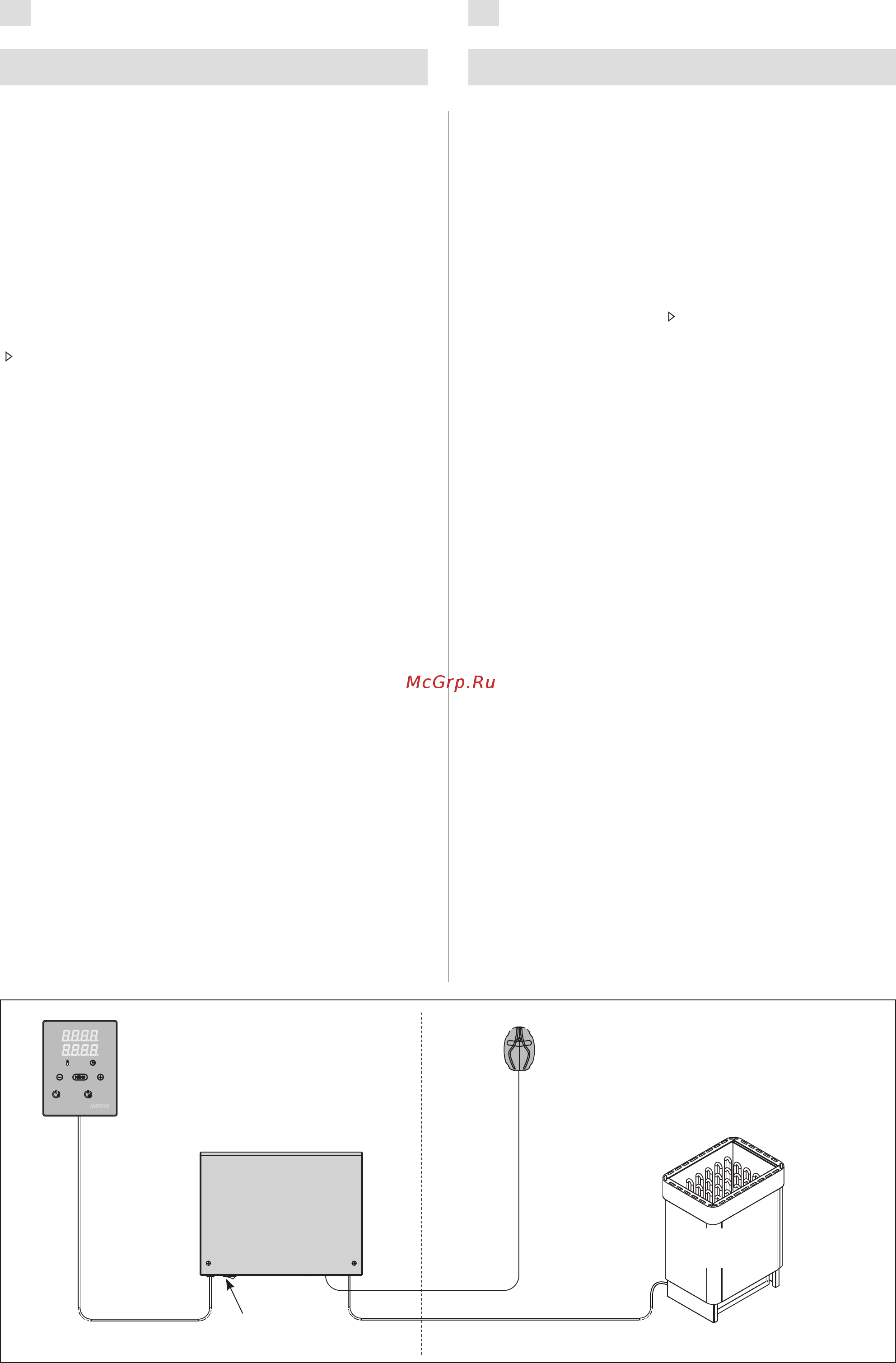

Рисунок 1. Компоненты системы
Joonis 1. Süsteemi komponendid
Датчик температуры WX232
Temperatuuriandur WX232
Каменка
Keris
Панель управления
Juhtpaneel
Блок питания
Kontaktorikarp
Парильня
Saunaruum
Предбанник
Kuiv ala
Сетевой выключатель
Pealüliti
Кабель управления
Andmekaabel
1.1. Üldist
Harvia Xenio juhtimiskeskuse ülesandeks on juhtida
elektrilist saunakerist võimsusega 2,3–11 kW. Juh-
timiskeskus koosneb juhtpaneelist, kontaktorkarbist
ja temperatuuriandurist. Vt. joonis 1.
Juhtimiskeskus reguleerib saunaruumi tempera-
tuuri vastavalt anduri kaudu saadud informatsiooni-
le. Temperatuuriandur ja ülekuumenemiskaitse asu-
vad temperatuurianduri karbis. Temperatuuri mõõ-
detakse NTC termistoriga ja ülekuumenemiskaitset
on võimalik lähtestada (
3.4.).
Juhtimiskeskust saab kasutada kerise käivitamise
eelseadistamiseks (eelhäälestusaeg). Vt. joonis 3a.
1.2. Tehnilised andmed
Juhtpaneel:
• Temperatuuri reguleerimispiirkond: 40–110 °C.
• Tööaja reguleerimispiirkond: peresaunad 1–6 h,
avalikud saunad korterelamutes 1–12 h. Pike-
mate tööaegade jaoks konsulteerige maaletoo-
ja/tootjaga.
• Eelhäälestusaja reguleerimispiirkond: 0–12 h.
• Valgustuse juhtimine
• Andmekaabli pikkus: 5 m (saadaval 10 m pi-
kendusjuhtmed, maks. kogupikkus 30 m)
• Mõõtmed: 85 mm x 24 mm x 110 mm
Kontaktorikarp:
• Toitepinge: 400 V 3-faasiline
• Koormus: maks. 11 kW
• Valgustuse juhtimine, maks. võimsus: 100 W,
230 V ühefaasiline
• Mõõtmed: 272 mm x 70 mm x 193 mm
Andur:
• Temperatuuriandur on varustatud lähtestatava
ülekuumenemiskaitse ja temperatuuri mõõtva
NTC termistoriga (22 kΩ/T=25 °C).
• Kaal: 175 g koos juhtmetega (u 4 m)
• Mõõtmed: 51 mm x 73 mm x 27 mm
