FI
SV
18

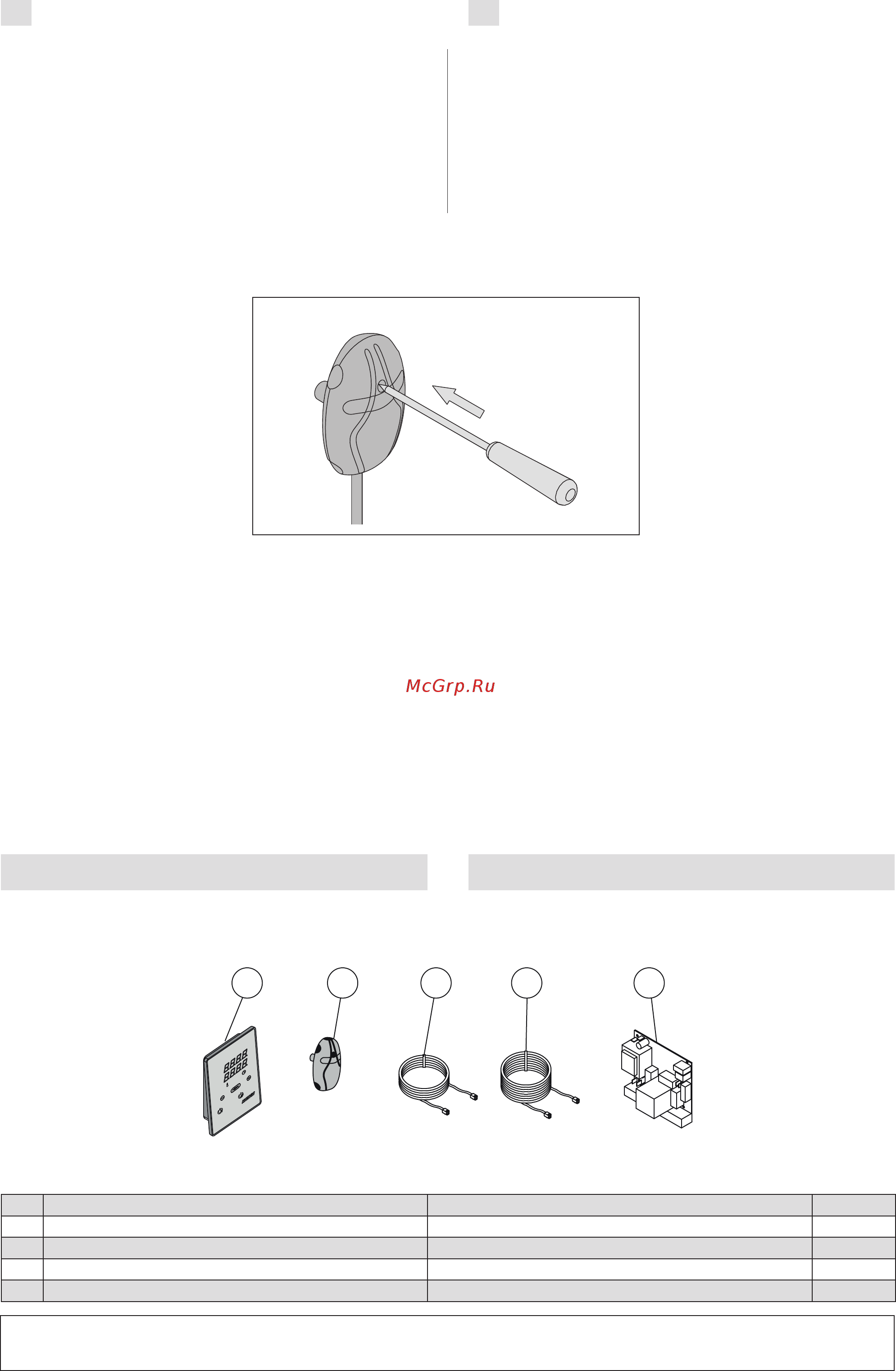

4. VARAOSAT 4. RESERVDELAR
1 Ohjauspaneeli Styrpanel WX380
2 Lämpöanturi Temperaturgivare WX232
3 Datakaapeli 5 m Datakabel 5 m WX311
4 Datakaapelin jatke 10 m (lisävaruste) Datakabelns förlängning 10 m (tillval) WX313
5 Piirikortti Kretskort WX600
43 51 2
3.4. Ylikuumenemissuojan palauttaminen
Anturikotelossa (WX232) on lämpöanturi ja ylikuu-
menemissuoja. Jos lämpötila anturin ympäristössä
nousee liian korkeaksi, ylikuumenemissuoja laukeaa
ja katkaisee virran kiukaalta pysyvästi. Lauenneen
ylikuumenemissuojan palauttaminen on esitetty ku-
vassa 10.
Huom! Laukeamisen syy on selvitettävä ennen
kuin palautuspainiketta painetaan.
3.4. Återställning av överhettningsskydd
Givareboxen (WX232) innehåller en temperaturgi-
vare och ett överhettningsskydd. Om temperaturen
i givarens omgivning stiger för högt, löser överhett-
ningsskyddet ut strömmen till aggregatet. Återställ-
ning av överhettningsskyddet visas i bild 10.
OBS! Anledningen till att skyddet har utlösts mås-
te fastställas innan knappen trycks in.
WX232
Kuva 10. Ylikuumenemissuojan palautuspainike
Bild 10. Överhettningsskyddets återställningsknapp
Suosittelemme käyttämään vain valmistajan varaosia.
Använd endast tillverkarens reservdelar.
