Harvia Xenio CX110 [13/76] Asennusohje 3 monteringsanvisning
![Harvia Xenio CX110 [13/76] Asennusohje 3 monteringsanvisning](/views2/1646025/page13/bgd.png)
FI SV
13
3,5 x 15 mm
67 mm
96 mm
3,5 x 15 mm
1.
A
B
2.
3.
4.
1.
2.
3.
4.
3. ASENNUSOHJE 3. MONTERINGSANVISNING
Ohjauskeskuksen sähkökytkennät saa tehdä vain
siihen oikeutettu ammattitaitoinen sähköasentaja
voimassa olevien määräysten mukaan. Ohjauskes-
kuksen asennuksesta vastaavan on annettava ohja-
uskeskuksen mukana tuleva asennus- ja käyttöohje,
sekä tarvittava käyttökoulutus kiukaan ja ohjaus-
keskuksen käyttäjälle ennen asennustyön luovutta-
mista.
3.1. Ohjauspaneelin asentaminen
Ohjauspaneeli on roisketiivis ja pienjännitteinen.
Ohjauspaneeli voidaan asentaa esimerkiksi pesu-
huoneeseen, pukuhuoneeseen tai asuintiloihin. Jos
ohjauspaneeli asennetaan saunahuoneeseen, tulee
De elektriska anslutningarna av styrenheten får
bara göras av en behörig yrkeselektriker och i
överensstämmelse med gällande regelverk. När
installationen av styrenheten är slutförd måste den
person som ansvarat för installationen överlämna
till användaren de installations och bruksanvisningar
som medföljde enheten samt ge användaren
nödvändig utbildning i att använda bastuaggregatet
och styrenheten!
3.1. Montering av styrpanelen
Kontrollpanelen är vattenskyddad och drivs av låg-
spänning. Panelen kan monteras i tvättrummet,
omklädningsrummet eller bostaden. Om panelen
monteras i bastun, bör den placeras minst på mini-
1. Pujota datakaapeli takakannen
reiän läpi.
2. Kiinnitä takakansi ruuveilla seinään.
3. Työnnä datakaapeli liittimeen.
4. Paina etukansi kiinni takakanteen.
1. Trä datakabeln genom hålet i
bakstycket.
2. Fäst bakstycket på en vägg
med skruvar.
3. Tryck datakabeln mot anslutningen.
4. Tryck framhöljet mot bakstycket.

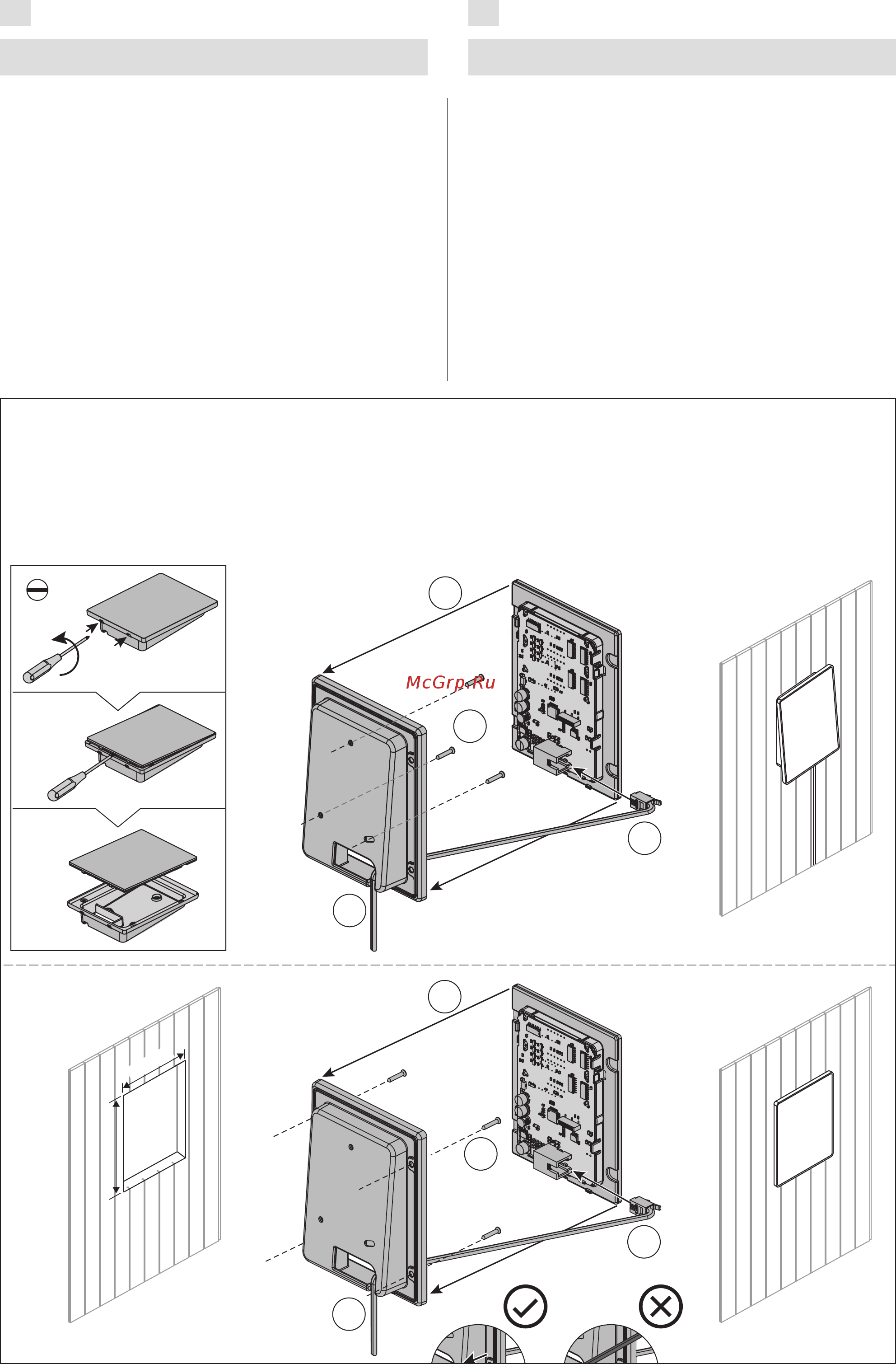

Kuva 4. Ohjauspaneelin asentaminen
Bild 4. Montering av styrpanelen
