10
RU ET
6. Установка оголовка дымохода
Пазы оголовка дымохода подгоняются под шипы вну-
тренней части элемента, находящегося внизу. Оголовок
дымохода закрепляется легким поворотом по часовой
стрелке.
ВНИМАНИЕ! Не рекомендуется затягивать оголо-
вок дымохода слишком плотно. Его необходимо
удалять во время прочистки трубы дымохода.
6. Vihmakaitse paigaldamine
Lükake siiber alumise mooduli suitsutorusse. Kin-
nitage vihmakaitse, keerates seda õrnalt päripäeva.
TÄHELEPANU! Ärge keerake vihmakaitset liiga
tugevalt kinni! Kaitse tuleb korstnapühkimise ajaks
eemaldada.
7. Установка проходного фланца
Состоящий из 2-х частей проходной фланец, устанав-
ливаемый на горизонтальных и наклонных потолках,
придает аккуратный вид краям отверстия.Проходной
фланец лучше всего подходит для кровель с наклоном
1:1,5.
1. Половинки фланца устанавливаются вокруг трубы
дымохода. Чем меньше наклон ската, тем больше
наложение деталей проходного фланца.
2. Проходной фланец крепится по месту на шурупах.
Шурупы рекомендуется затягивать осторожно,
чтобы избежать повреждения жести фланца.
7. Läbiviikääriku paigaldamine
Kaheosaline horisontaalsetesse või kaldlagedesse
kinnitatud läbiviikäärik tasandab ava servad. Läbi-
viikäärik sobib kõige paremini katusekaldele 1:1,5.
1. Paigaldage ääriku kaks poolt korstna ümber.
Mida vähem kaldus katus, seda rohkem kom-
ponente kattub.
2. Kinnitage läbiviikäärik kahe kruvi abil. Olge
ettevaatlik ja keerake kruvid nii kinni, et need ei
painutaks plekki.
8. Очистка дымохода
Для чистки дымохода следует пользоваться щеткой
со щетиной, изготовленной из пластмассы либо из не-
ржавеющей стали.
8. Korstna puhastamine
Teraskorstna puhastamisel tohib kasutada ainult
plastist või roostevabast terasest harja.
A. B.
1
1,5

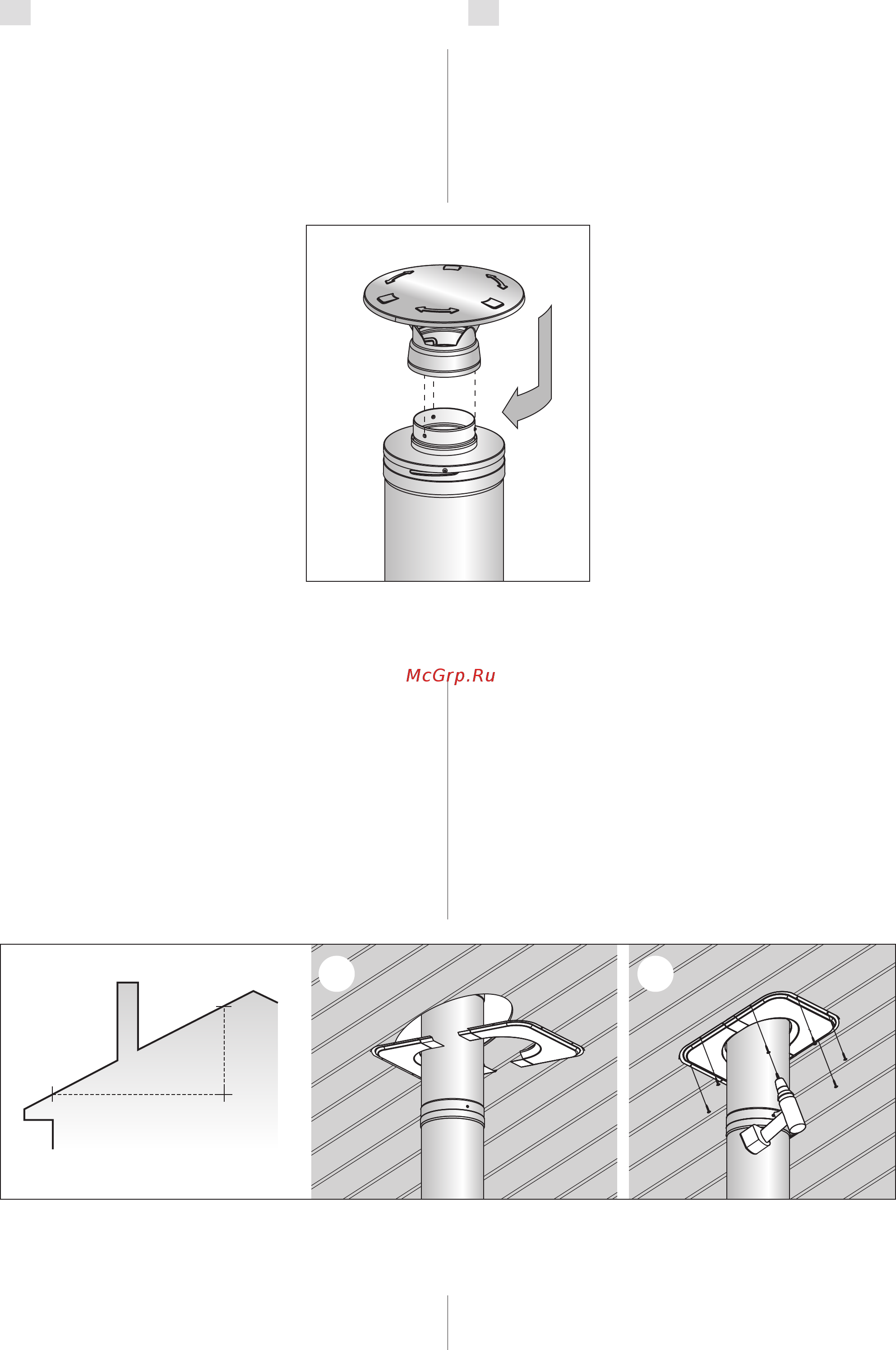

Рисунок 7. Установка проходного фланца
Joonis 7. Läbiviikääriku paigaldamine
Рисунок 6. Установка оголовка дымохода
Joonis 6. Vihmakaitse paigaldamine
