Harvia WHP1500 [9/10] Vihmakrae paigaldamine
![Harvia WHP1500 [9/10] Vihmakrae paigaldamine](/views2/1647007/page9/bg9.png)
9
RU ET
5. Установка дождевого фланца
Дождевой фланец из резины препятствует проникнове-
нию дождевой воды и снега сквозь проход дымохода.
Если в качестве кровельного материала используются
профилированный металлический лист либо черепи-
ца, то в таком случае с конька крыши необходимо
установить ровный лист жесткой жести, заходящий за
отверстие дымохода. Это позволит прочно закрепить
дождевой фланец на основании.
1. Дождевой фланец протягивается сквозь отверстие
по трубе дымохода и прижимается к поверхности
крыши. Для уменьшения трения при протягивании
можно использовать, например, мыльный раствор.
2. Края дождевого фланца тщательно подгоняются
под профиль кровли.
3. На нижнюю часть дождевого фланца наносится
силикон, и фланец плотно прижимается на
место, к поверхности кровли. Лишний силикон,
выдавленный из-под фланца, разравнивается по
краю.
4. Фланец крепится шурупами к основанию.
Рекомендуемый шаг между шурупами не
превышает 35 мм. Не забудьте проверить, что в
уплотнителе не осталось щелей.
5. Проденьте хомут через верхний конец дымохода.
Надвиньте его на верх дождевого фланца.
6. Затяните и зафиксируйте хомут так, чтобы верх
дождевого фланца не имел зазоров.
ВНИМАНИЕ! Дождевой фланец необходимо за-
щитить снеговым барьером от скоплений снега.
Если зима особенно снежная, рекомендуется
удалять время от времени снег от основания ды-
мохода, не допуская его скопления на дождевом
фланце.
5. Vihmakrae paigaldamine
Kummist vihmakrae takistab vee ja lume sattumist
korstna läbiviiguavasse. Kui katuse kattematerjal on
profiilplekk või katusekivid, tuleb paigaldada ühes
tükis, ühtlane ja jäik plekk, mis katab korstnaava.
See tagab krae tugeva kinnitumise siibris.
1. Asetage krae korstna ülemisest otsast katuse
pinnale. Libestusainena võib vajadusel kasutada
seebilahust.
2. Sobitage vihmakrae servad ettevaatlikult
katuseprofiilile.
3. Pange krae alla silikooni ja vajutage krae
katusekattele. Vajutage üleliigne silikoon
vihmakrae servast välja.
4. Kinnitage krae kruvidega siibri külge. Soovitav
kaugus on max. 35 mm. Seejärel kontrollige,
kas tihendis ei ole vahesid.
5. Pane toruklamber üle korstna ja paigalda see
vihmakrae ülemisele servale.
6. Pinguta klamber ja veendu, et vihmakrae ja
korstna vahele ei jääks vahesid.
TÄHELEPANU! Lume sattumise vältimiseks vihma-
kraele tuleb kasutada spetsiaalset lumetõkist. Ko-
gunenud lumi tuleb aeg-ajalt eemaldada, et vältida
selle kuhjumist kraele.

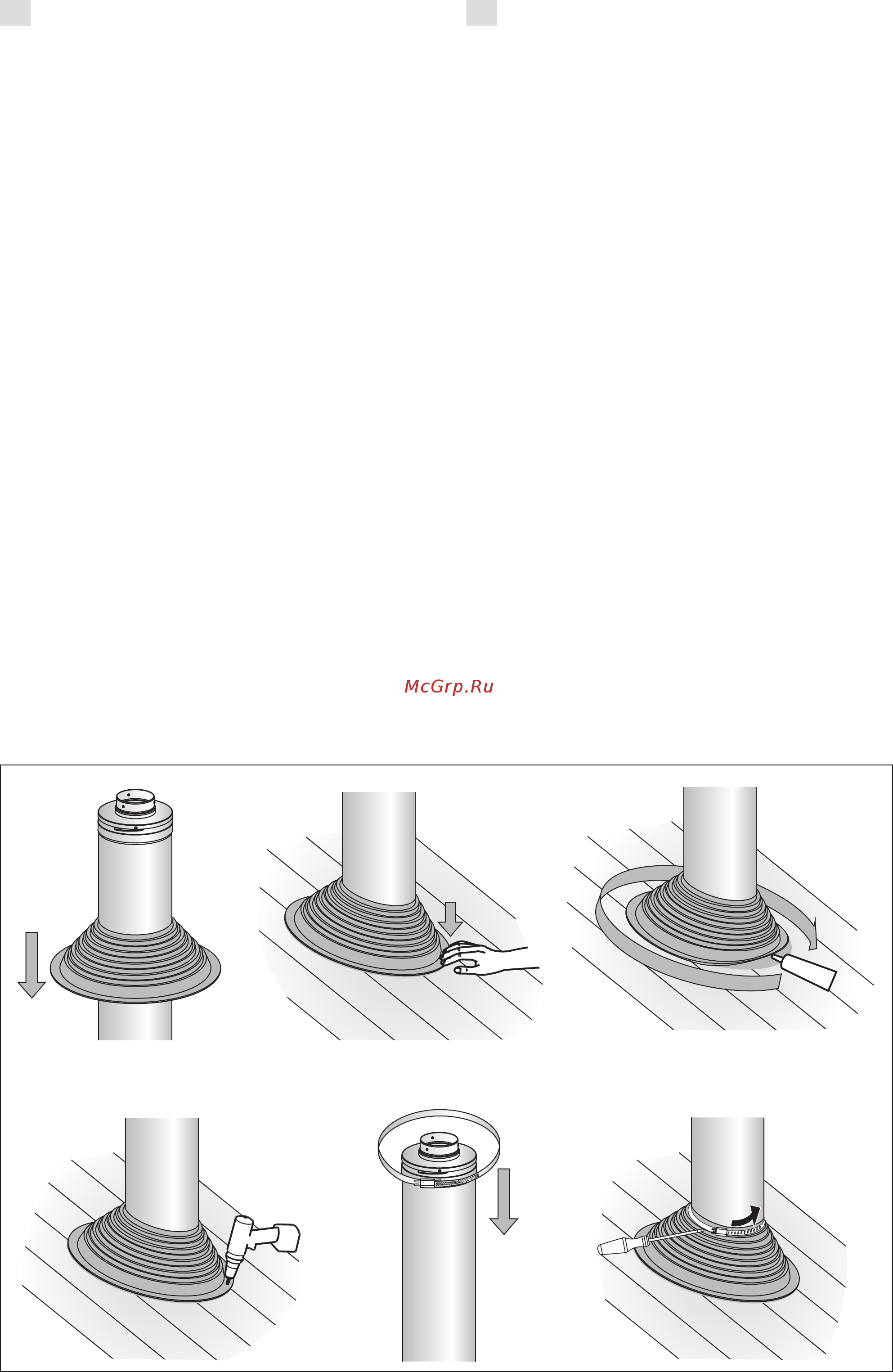

Рисунок 5.
Joonis 5.
1. 2.
3.
4. 5. 6.
