Harvia WHP1500 [8/10] Teraskorstna osade ühendamine
![Harvia WHP1500 [8/10] Teraskorstna osade ühendamine](/views2/1647007/page8/bg8.png)
8
RU ET
4. Teraskorstna osade ühendamine
Teraskorstna komponendid ühendatakse järgnevatel
joonistel toodud juhiste põhjal (joonis 4). Põhimõt-
teks on kinnitada suitsutoru eelmise komponendi
külge, keerates suitsutoru kohale ning vajutades
seejärel väliskorpuse koos isolatsiooniga suitsutorule
ning kinnitades korpuse lõpuks kruvidega.
1. Eemaldage ülemine kate eemaldades kolm
kruvi.
2. Tõmmake pikenduse suitsutoru isolatsioonist
ja väliskorpusest välja.
3. Ühendage toru, asetades selle alumise suitsu-
toru tihvtidele. Keerake päripäeva, kuni ühen-
dus sulgub ja toru on kinnitunud.
4. Vajutage väliskorpus koos isolatsiooniga suit-
sutorule. Sobitage tihvtid alumisele korpusele.
Keerake päripäeva, kuni ühendus sulgub ja
toru on kinnitunud.
5. Isolatsiooni elementide vahelised vahed tuleb
sulgeda, vajutades need torul allapoole.
6. Kinnitage väliskorpus kolme isepuuriva kruvi-
ga. Puurige kruvid läbi metallsoklite.
7. Ühendage ülemine ots kolme isepuuriva kruvi
abil. Puurige kruvid läbi plaadi. TÄHELEPANU!
Ülemine ots tuleks paigaldada asendisse, kus
kruvid lähevad väliskorpuse ühenduspilusse.
4. Соединение элементов дымохода между собой
Элементы дымохода соединяются между собой способом,
указанным на серии рисунков (рисунок 4). Предвари-
тельно с основного модуля снимается верхний торцовый
элемент, который в конце монтажа устанавливается на
верхний дополнительный модуль. Монтаж осуществля-
ется следующим образом: внутренняя часть дымохода
прикручивается к предыдущему элементу, затем на нее
устанавливается и прижимается внешняя рубашка с
изоляционным материалом, и в конце внешняя рубашка
закрепляется с помощью шурупов.
1. Снимите верхний торцовый элемент, выкрутив три
шурупа.
2. Внутренняя часть присоединяемого модуля
извлекается из изоляционного слоя и внешней
рубашки.
3. Пазы соединяемой внутренней трубы подгоняются
под шипы внутренней части, находящейся внизу.
Элемент прокручивается по часовой стрелке
до полного затягивания места соединения и до
полной остановки.
4. Внешняя рубашка с изоляционным материалом
устанавливаются на внутреннюю часть. Пазы
соединяемой внешней рубашки подгоняются под
шипы внешней рубашки, находящейся внизу.
Элемент прокручивается по часовой стрелке
до полного затягивания места соединения и до
полной остановки.
5. Для уплотнения возможных зазоров между слоями
изоляции разных элементов на изоляционный
материал необходимо надавить сверху.
6. Внешняя рубашка закрепляется тремя шурупами-
саморезами. Шурупы устанавливаются в рубашку в
месте углублений.
7. Верхний торцовый элемент закрепляется тремя
шурупами-саморезами. Шурупы проходят сквозь
рубашку. ВНИМАНИЕ! Верхний торцовый эле-
мент должен быть установлен таким образом,
чтобы шурупы попали в ребро жесткости, об-
разуемое пазами верхней рубашки.
2. 3. 4.
6. 7.5.
1.

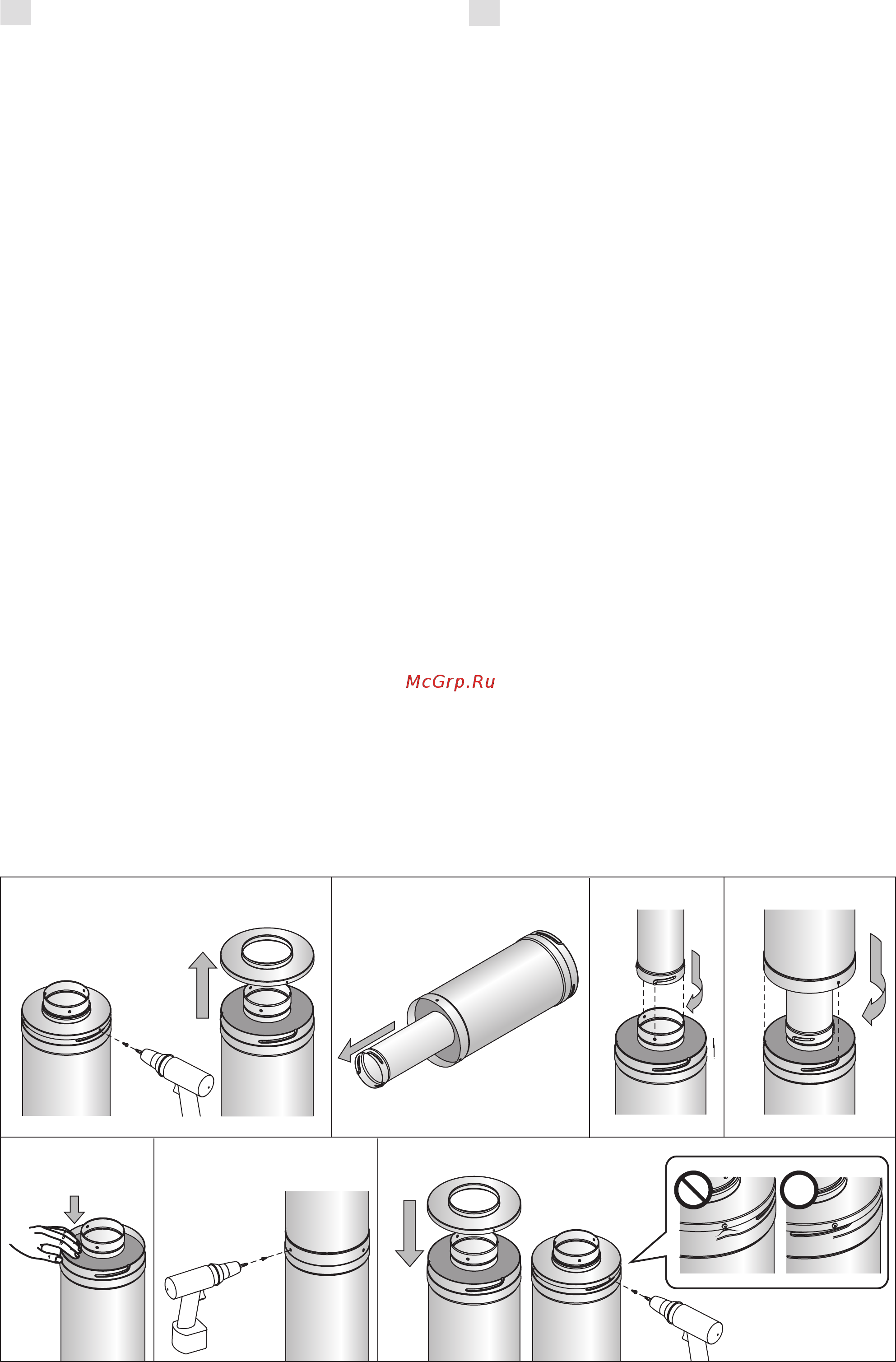

Рисунок 4. Соединение элементов дымохода между собой
Joonis 4. Teraskorstna osade ühendamine
