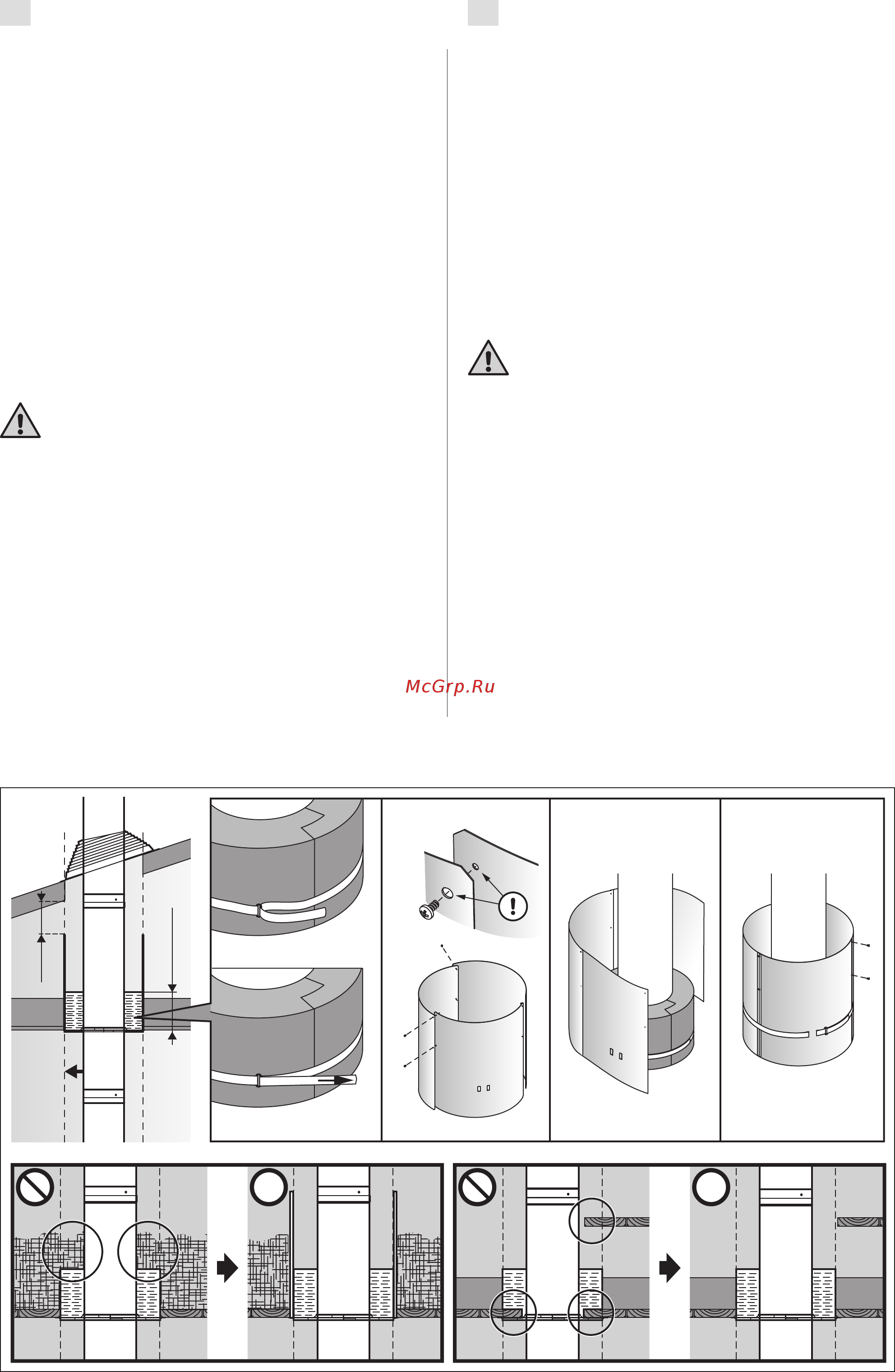

Рисунок 3. Проход через строительные конструкции (все размеры приведены в миллиметрах)
Joonis 3. Läbiviigud (kõik mõõdud millimeetrites)
3. Проход через строительные конструкции
Для проведения дымохода в межэтажном перекрытии
и кровле необходимо проделать отверстия, чьи раз-
меры должны быть рассчитаны с учетом безопасных
расстояний. В качестве вспомогательного средства при
измерении отверстий можно использовать шаблон на
упаковке установочного комплекта.
• При проведении дымохода через строительные
конструкции пространство между ними и
дымоходом должно быть изолировано с помощью
проходной теплоизоляции ZSH-200 или другого
подобного изолирующего материала с рабочей
температурой не ниже 750 °C.
• Рекомендуется устанавливать дымоход так, чтобы
стыки модулей не совпадали с местами проходов
через перекрытия (не относится к соединению
внешней обшивки модуля WHP1500 и WHP1500M).
ВНИМАНИЕ!
• Мы рекомендуем использовать проходную
теплоизоляцию ZSH-200. При использовании
других материалов абсолютно необходимо
убедиться, что они не содержит горючих
веществ.
• Убедитесь, что безопасные расстояния в 100
мм выдерживаются при проходах перекрытий
и пола вышележащих этажей.
• Предотвращайте попадание летящего пуха и
подобных материалов в область, ограничен-
ную безопасными расстояниями. Мы рекомен-
дуем использовать проходную защиту ZSHP-
712.
3. Läbiviigud
Avad tuleb teha vahelakke ja katusesse ning nende
minimaalne suurus sõltub ohutuskaugustest. Toote
karbile trükitud šablooni võib kasutada avade kalib-
reerimiseks.
• Läbiviigus peavad korstna ja lae vahelised
konstrtuktsioonid olema täidetud isolatsiooni-
materjaliga ZSH-200 või muu A klassi isolat-
sioonimaterjaliga, mille pikaajaline töötempera-
tuuri piir on 750 °C või enam.
• Korsten on soovitav paigaldada selliselt, et
toru ühenduskohad ei oleks kohakuti läbiviiku-
dega (ei käi WHP1500 ja WHP1500M ühenduse
kohta).
TÄHELEPANU!
• Meie soovitame kasutada korstna labiviigu-
konstruktsioonides isolatsioonimaterjali ZSH-
200. Kui isoleerimiseks kasutatakse muud
materjali, siis peab veenduma, et isolatsiooni-
materjalina ei kasutata süttivat materjali.
• Ole kindel, et 100 mm ohutuskaugus oleks
tagatud korstnat vahelagedest ja katusest läbi
viies.
• Takista puistevillal ja muul sarnasel tungimast
ohutusvahemaaks määratud alale. Meie soovi-
tame kasutada korstna labiviigukonstruktsiooni-
des läbiviigu ohutuskraed ZSHP-712.
min. 150min. 150
min.
100
min.
100
max. 200max. 200
ZSH-200ZSH-200
ZSHP-712ZSHP-712
1 2 3 4
1
2
