Harvia DL92105 2100Х900ММ Стеклянная стена для печей серии DUO, сатин без рамы [4/4] Рисунок 1 дополнительные принадлежности все размеры приведены в миллиметрах

270

200

210–290

215

148

138

270

200

original

АКСЕССУАРЫ

A. Стальной дымоход Harvia

WHP1500.

B. Водонагреватель на трубу

VL22l. Устанавливается

сверху на верхнее отвер-

стие для подсоединения к

дымоходу. Если используется

защитное ограждение или

другая защита, недостаточ-

ная для защиты сгораемых

материалов около печи от те-

плового излучения от участка

трубы между водонагрева-

телем и дымовой трубой, то

требуется установка защиты

от излучения вокруг этого

участка трубы.

C. Защита от излучения

WZ020130. Устанавливает-

ся вокруг дымовой трубы.

Безопасное расстояние до

сгораемых материалов от не-

защищенной дымовой трубы

– 500 мм. При использовании

защиты от излучения без-

опасное расстояние – 250 мм.

D. Соединительная труба

WZ0202ST

E. Защитная обшивка WX017,

WL500/WL550, WL800/

WL850

F. Защитное ограждение

дымовой трубы WL300.

G. Защитное ограждение

Legend WL200

H. Защитное основание

WL100, WL110, WX018

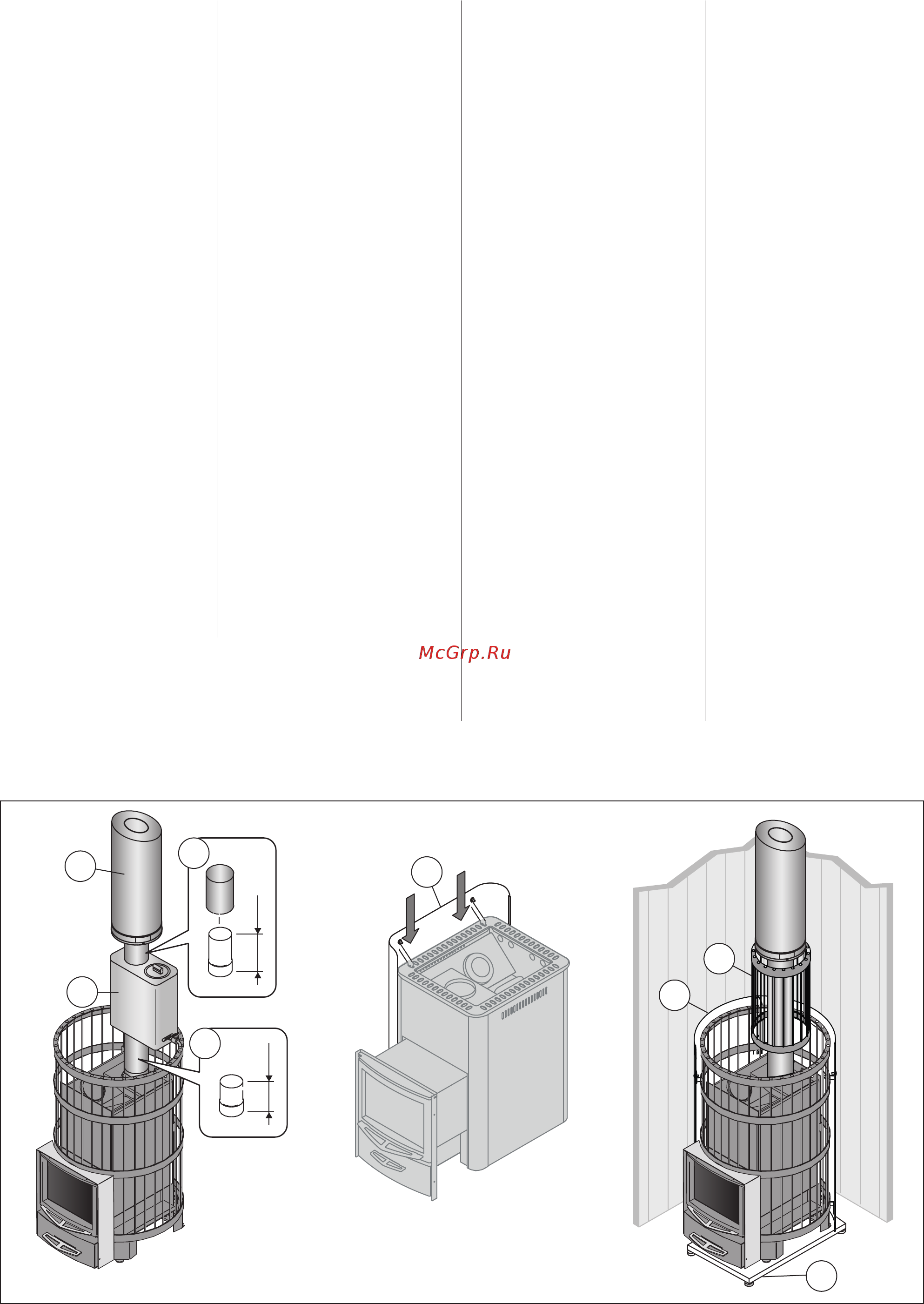

Рисунок 1. Дополнительные принадлежности (все размеры приведены в миллиметрах)

Joonis 1. Lisatarvikud (kõik mõõtmed millimeetrites)

Illustration 1. Accessoires (toutes les dimensions sont exprimées en millimètres)

TARVIKUD

A. Harvia teraskorsten

WHP1500.

B. Veeboiler VL22l. See paigal-

datakse ülemise ühendus-

ava peale. Kui kasutatakse

kaitsekesta või mõnda muud

kaitsekatet, mis ei ole piisa-

valt suur, et kaitsta kerise

ümber asuvaid kergestisüt-

tivaid materjale veeboileri ja

suitsulõõri vahel oleva toru

küttekiirguse eest, tuleb

teil paigaldada toru ümber

kiirguskate.

C. Kiirguskate WZ020130. See

paigaldatakse suitsutoru

ümber. Katteta suitsutoru

kergestisüttivate materjalide

ohutu kaugus on 500 mm.

Kui kasutatakse kiirguskatet,

on ohutu kaugus 250 mm.

D. Ühendustoru WZ020ST. Sel-

le abil saab veeboileri tõsta

õigele kõrgusele (Legend

240 ja 300 mudeli puhul).

E. Harvia kaitsekest WX017,

WL500/WL550, WL800/

WL850

F. Legend mudeli suitsutoru

kate WL300.

G. Legend mudeli kaitsekest

WL200.

H. Harvia kaitsealus WL100,

WL110, WX018.

ACCESSOIRES

A. Cheminée en acier Harvia

WHP1500.

B. Chauffe-eau VL22l. installé

au sommet de l’ouverture du

raccordement supérieure. Si

une gaine de protection ou

toute autre protection utili-

sée n’est pas sufsamment

grande pour protéger les ma-

tériaux inammables situés

autour du poêle du rayonne-

ment de chaleur du conduit

situé entre le chauffe-eau et

le conduit de fumée, vous

devez installer une protec-

tion contre le rayonnement

autour du conduit.

C. Protection contre le rayonne-

ment WZ020130. installée

autour du conduit de fumée.

La distance de sécurité entre

des matériaux inammables

et un conduit de fumée non

protégé est de 500 mm.

En cas d’utilisation d’une

protection contre le rayonne-

ment, la distance de sécurité

est de 250 mm.

D. Conduit de raccordement

WZ020ST. soulève le

chauffe-eau jusqu’au niveau

approprié (modèles Legend

240 et 300).

E. Gaine de protection Harvia

WX017, WL500/WL550,

WL800/WL850

F. Couvercle pour conduit de

fumée Legend WL300.

G. Gaine de protection Legend

WL200

H. Couche de protection Harvia

WL100, WL110, WX018
