Шасси универсальное самоходное. Руководство по эксплуатации

Рукоятками гидрораспределителя производится:

- опускание и подъем кузова;

- опускание и подъем задней навески;

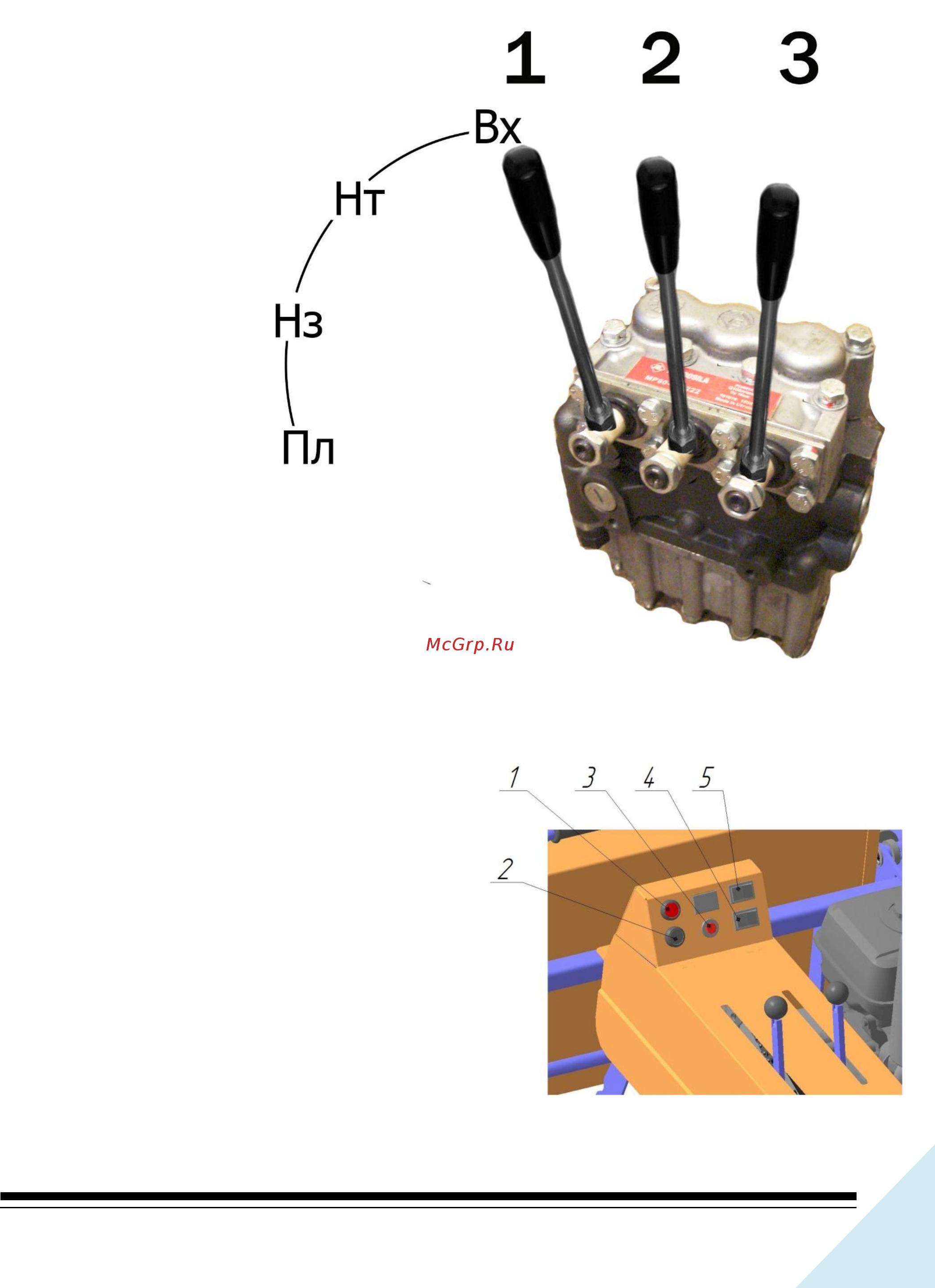

Положения рукояток гидрораспределителя и к каким исполнительным механизмам они

относятся показано на Рис.5.

Вх-верхнее положение

Нт-нейтральное положение

Нз-нижнее положение

Пл-плавающее положение

1.Рычаг управления кузовом

2.Рычаг управления передней

навеской

3. Рычаг управления задней

навеской

Рис.5

Гидрораспределитель соединен с исполнительными органами и гидронасосом с

помощью рукавов высокого давления (РВД).

Расположение кнопок на приборном щитке

см. рис.6.

1.Стоп

2.Пуск

3. Сигнал аварийной остановки

4.Габаритные огни

5.Указатели поворотов

Рис.6
