Федор ШУС-1 [12/25] Описание и работа составных частей

Шасси универсальное самоходное. Руководство по эксплуатации

1.5 Маркировка и пломбирование

На правой видимой части рамы шасси ударным клеймом с высотой букв и цифр

8 мм нанесено обозначение изделия и его порядковый номер.

На гидрораспределителе изготовителем опломбировано место регулировки

перепускного клапана, отрегулированного на определенное давление в гидросистеме.

1.6 Описание и работа составных частей

1.6.1 Общие сведения

Составной частью шасси является задняя навеска, которая служит для установки на

шасси почвообрабатывающего орудия. Допускает как работу орудия. так и его

перемещение в транспортном положении. Является съемным агрегатом,

устанавливается на задний бампер шасси, имеется возможность её закрепления на

шасси в четырех положениях – два положения по высоте и два положения в

поперечной плоскости шасси.

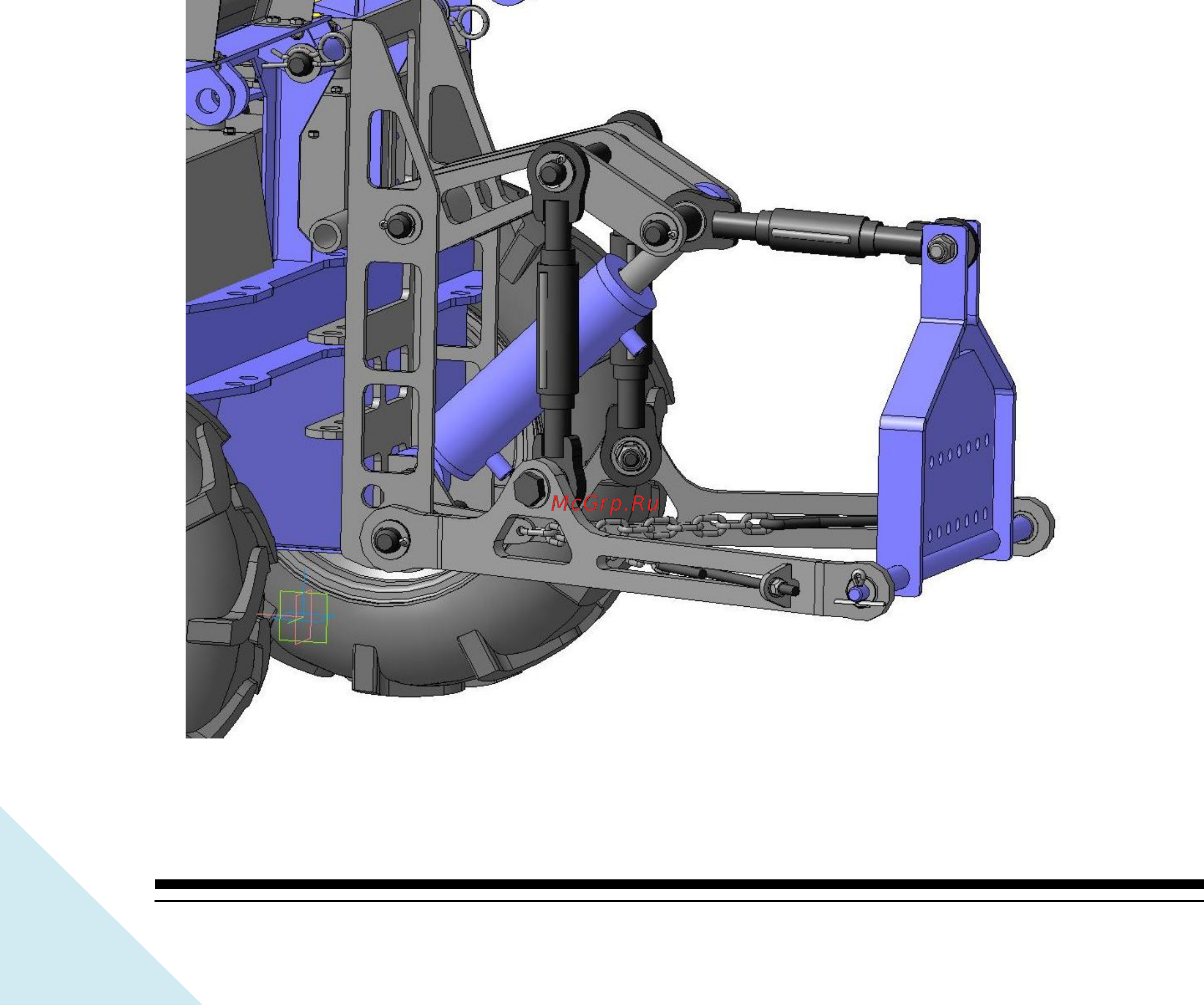

Конструкция навески представляет собой систему рычагов и гидроцилиндр. Общий

вид навески приведён на рис.7.

Рис.7
