113
выход True будет равен 100%, а выход False будет 100%.
Модули двоичного декодера
Имеется три различных модуля двоичного декодера: 2 входа на 4 выхода, 3 входа на 8 выходов и 4 входа на
16 выходов. Каждый модуль проверяет свои двоичные входы и включает ровно один выход, соответствующий
двоичной величине входов. Также имеется изменяемый управляющий выход, кот орый принимает значение
между 0 и 100%, исходя из двоичной величины входов. Предполагается, что любой вход менее 50% это 0 или
Ложно, Любой вход, больше или равный 50% - это 1 или Истино.
Текстовая информация на дисплее отображае т двоичное значение, представленное вхо дами. Представленны
ниже таб лицы истинности, показывают выходы для всех комбинаций входов.

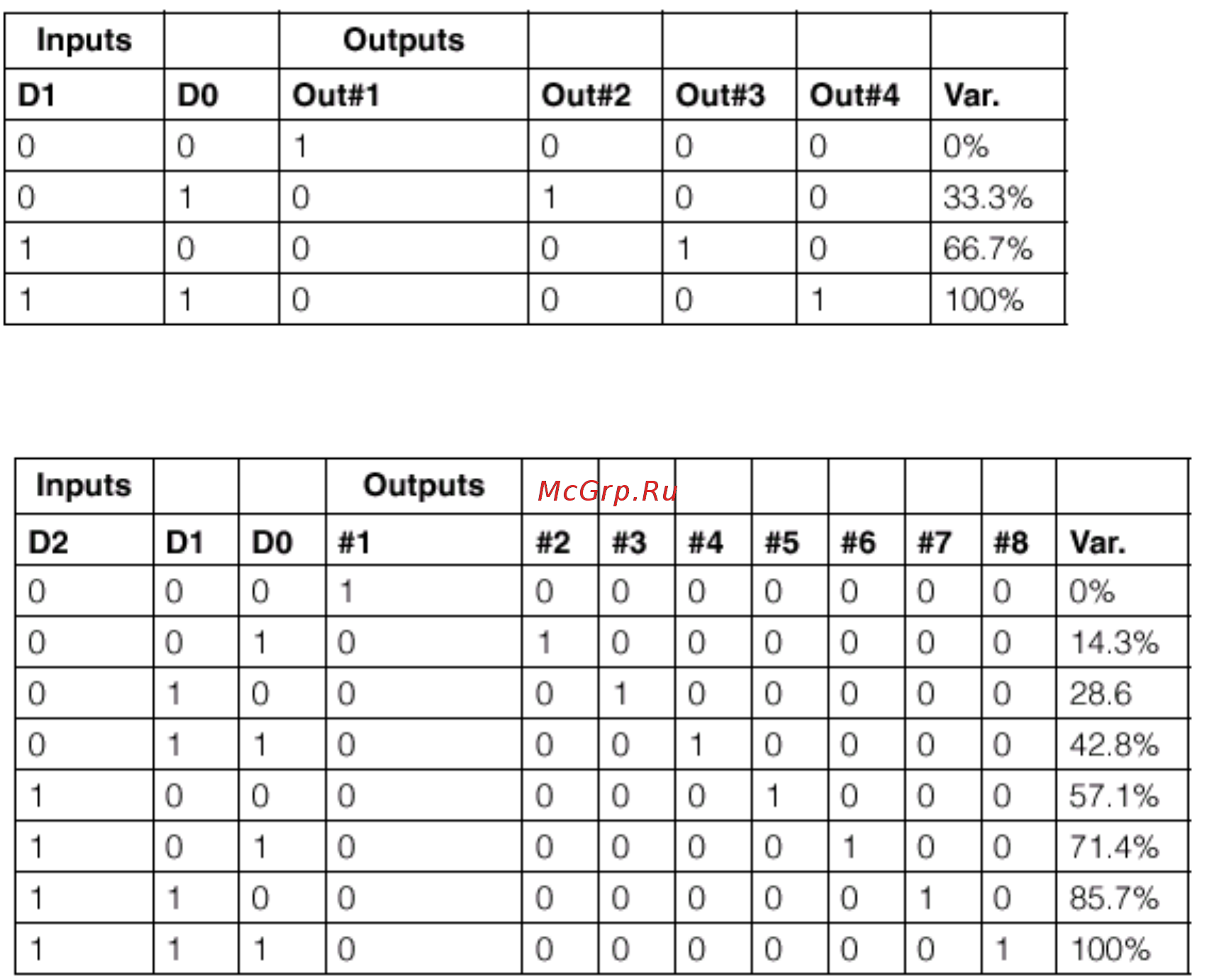

Таблица истинности для двоичного декодера 2 на 4.
Таблица истинности для двоичного декодера 3 на 8.
