регулировать коэффициент усиления и другие параметры аналоговых входов.

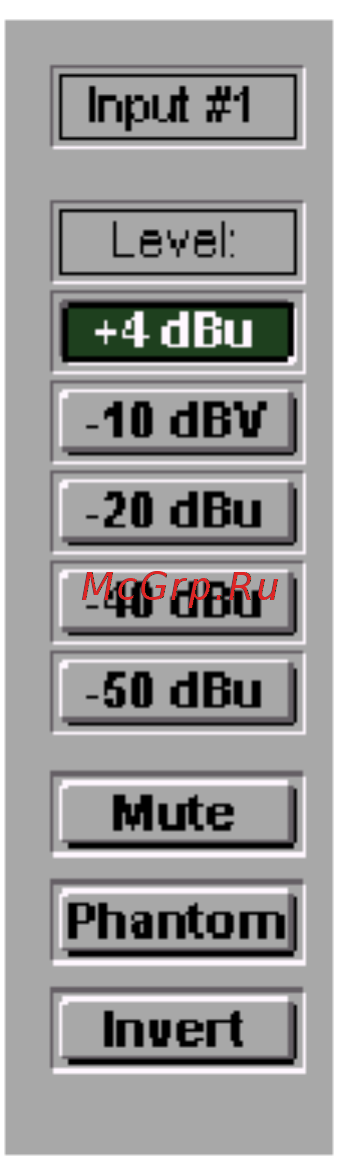

НА рисунке ниже показаны регулировки для одиночного канала.

• Кнопки уровня (+4dBu,-10dBV,-20dBu,-40dBu,-50dBu). Определяют коэффициент усиления микрофонного

предусилителя SymNet. Установите его в соответствии с уровнем сигнала на входе.

SymNet разработан на номинальный уровень входа +4 дБ, сбалансированный с 20 дБ запаса по уровню.

Другими словами, сбалансированный сигнал +24 дБ бу де т генерировать 0dBFS. Кнопки уровня дают 0, 11.8,

24, 44 и 54дБ коэффицента усиления соответственно, так что все сигналы, поступающие на вход с указанными

уровнями, будут после микрофонного предусилителя иметь одинаковый уровень +4дБ.

• Кнопка приглушения (Mute)- при нажатии, этот канал будет приглушен. Нажатие на эту кнопку во время

прохождения звукозаписи через канал может привести к звуковому щелчку. Использование различных моду-

лей DSP позволяет выполнить более сглаженное приглушение.

• кнопка фантомного питания (Phantom) - При нажатии на этом канале включается фантомное питание +48

В.

• Кнопка инвертирования (Invert) - При нажатии, в этом канале происходит инвертирование полярности

сигнала. Инверсия эквивалентна смене горячего и холодного проводов на симметричном сигнале или нажатию

на так называемую кнопку «фазы», имеющейся на многих консолях аналогового микширования. Инверсия

выполняется в цифровой области. Нажатие на эту кнопку во время прохождения по каналу звукозаписи, может

привести к возникновению звукового щелчка.

Аналоговые выходы

Аналоговые выходы SymNet DSP

В устройстве SymNet 8х8 или 8out DSP имеется модуль Analog Outs (Аналоговые выходы). Этот модуль

позволяет направить звукозапись на 8 аналоговых выходов звукозаписи устройства. Этот модуль может быть

перемещен, но не может быть стерт или скопирован. Открытие этого модуля позволяет регулировать коэффици-

ент усиления и другие параметры аналоговых выходов.

НА рисунке ниже показаны регулировки для одиночного канала.
