Аналоговые входы

Аналоговые входы SymNet DSP

Внутри устройства DSP SymNet 8х8 или 8in, вы найдете модуль аналоговых входов (Analog Ins). Этот модуль

обеспечивает доступ к в 8 аналоговым входам устройства. Этот модуль может быть перемещен, но его нельзя

ни стереть, ни скопировать. Открытие этого модуля позволяет выполнять регулировку усиления и других

параметров аналоговых входов.

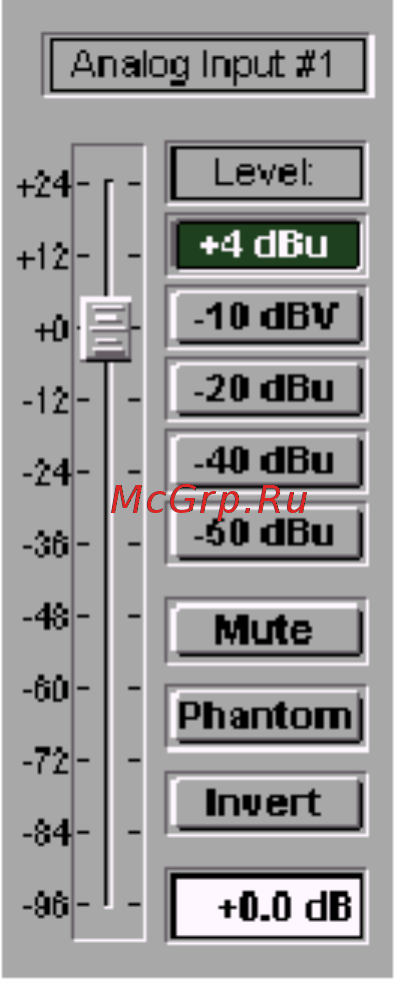

На рисунке ниже показаны регуляторы для одиночного канала.

• Кнопки уровня (+4dBu,-10dBV,-20dBu,-40dBu, -50dBu). Определяю т коэффициент усиления микрофонного

предусилите ля SymNet. Установите его в соответствии с уровнем сигнала на входе.

SymNet разработан на номинальный уровень входа +4 дБ, сбалансированный с 20 дБ запаса по уровню.

Другими словами, сбалансированный сигнал +24 дБ будет генерировать 0dBFS. Кнопки уровня дают 0, 11.8,

24, 44 и 54дБ коэффицента усиления соответственно, так что все сигналы, поступающие на вход с указанными

уровнями, будут после микрофонного предусилителя иметь одинаковый уровень +4дБ.

• Фейдер усиления - Регулиру ет усиление сигнала в аналоговой области. Эт а ступень усиления находится

после микрофонного предусилителя, но перед аналогово / цифровым преобразователем. Он обеспечивает

регулировку усиления (с шагом 0.5 дБ ) и может быть использован для оптимизации уровней сигнала и дина-

мического диапазона. Регулировка выполняется с использованием по лз унков или нажатием на рамке вво да

текста для указания цифрового значения.

• Кнопка приглушения (Mute)- при нажатии, этот канал будет приглушен. Приглушение выполняется в анало-

говой об ласти пере д аналогов о / цифровым преобразо в а т елем.

• кнопка фантомного питания (Phantom) - При нажатии на этом канале включается фантомное питание +48

В.

• Кнопка инвертирования (Invert) - При нажатии, в этом канале происходит инвертирование полярности

сигнала. Инверсия эквивалентна смене горячего и холодного проводов на симметричном сигнале или нажатию

на так называемую кнопку «фазы», имеющейся на многих консолях аналогового микширования. Инверсия

выполняется в цифровой области. Нажатие на эту кнопку во время прохождения по каналу зв укозаписи, может

привести к возникновению звукового щелчка.

Аналоговые входы Breakln12

В устройстве Breakln12 имеется модуль Analog Ins (Аналоговые входы). Этот модуль обеспечивает доступ к 12

аналоговым звуковым входам устройства. Направьте выходы этого модуля на посылы шины SymLink, так,

чтобы они могли быть доступны в других устройствах SymNet.

Этот модуль может быть перемещен, но не может быть стерт или скопирован. Открытие этого модуля позволяет
