37
Разводка разомкнутого выхода коллектора

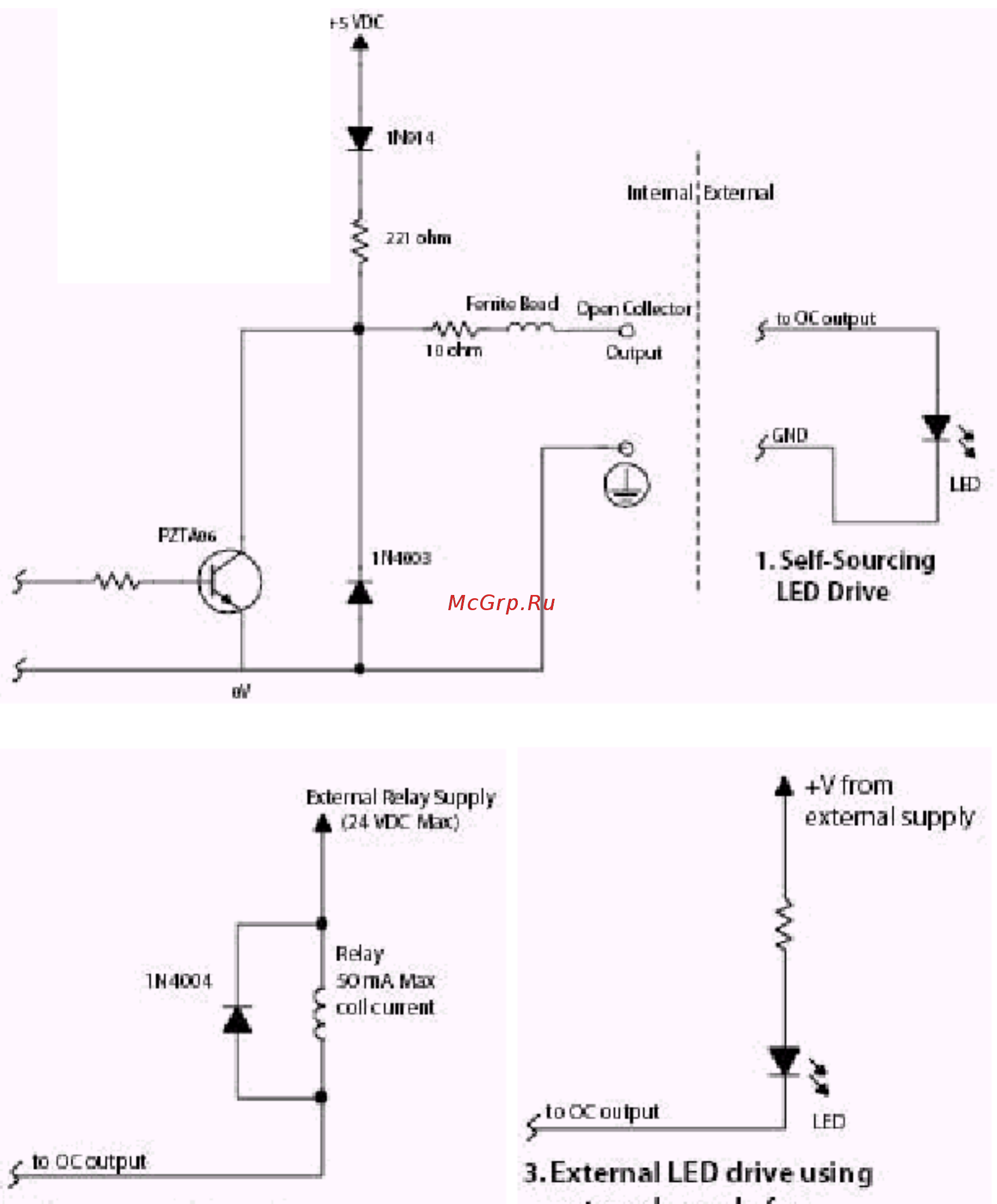

На следующей иллюстрации изображены три типичных подключения открытого выхода коллектора. Чаще
всего открытые выходы коллектора используются для запуска внешних светодиодных индикаторов (при
неактивном открытом коллекторе (РК), светодиодный индикатор горит) или для управления внешними
переключателями. ( смотрите раздел Программирование Control I/O для получения информации о назначе-
нии выхода открытого коллектора в проекте DSP SymNet)
Заметьте, что вам не
надо подавать питание
на компоненты на внут-
ренней стороне. Эти
компоненты являются
внутренними по отноше-
нию к Control I/O и
здесь изображены только
с целью объяснения
работы цепи.
Питание внешнего пере-
ключателя
+V от внешне-
го источника
питания
переключатель
К выходу РК
К выходу РК
2. Управление внешним
переключателем
3. запуск внешнего
светодиодного индикатора
с использованием внеш-
него источника питания
для большей силы тока
