74
проводника).
• Вы можете изменить цвет только для выбранного проводника, или при желании, изменить выбранный провод-
ник и все последующие вновь располагаемые проводники.
• В диалог овом окне Wire Properties, выберит е строку Change Selected Wire Color, если хотите изменить цвет
только для выбранного проводника.
• В диалогов ом окне Wire Properties, выберите строку Change Wire Color, если хотите изменить цвет выбранно-
го проводника и всех последующих размещаемых проводников. Если вы хотите сохранить выбранную цвето-
вую схему, нажмите на клавишу Save Colors.

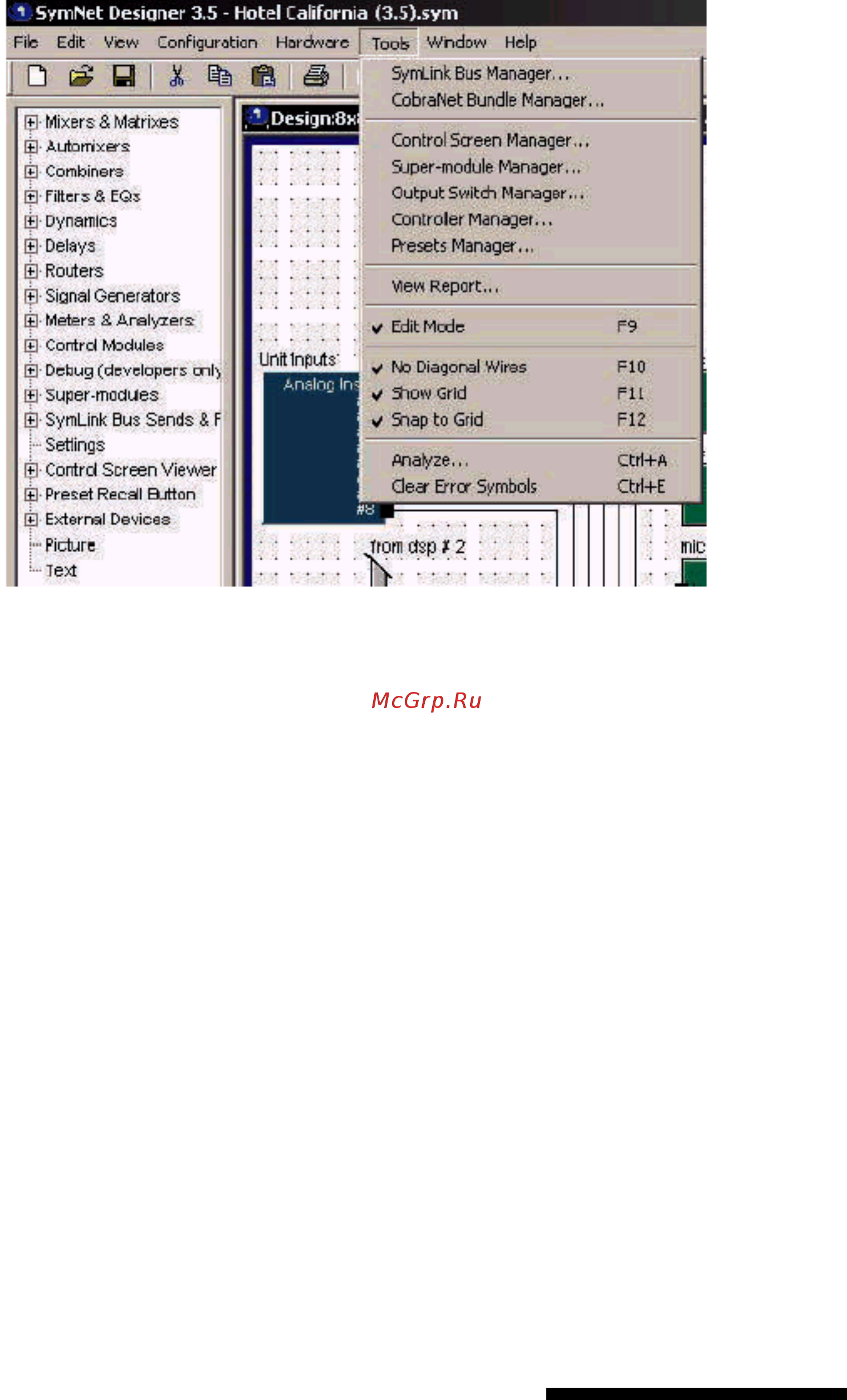

Панель меню
Команды меню File (Файл)
New (Ctrl+N) Создание нового документа
New (based on a template file)... Создание нового документа на основании существующего файла
SymNet Designer (*.sym)
Open (Ctrl+O) Открытие существующего документа
Close Закрытие открытого документа
Save(Ctrl+S) Сохранение открытого документа с использованием того же имени файла
Save As Сохранение открытого документа с использованием указанного имени
файла.
Print (Ctrl+P) Печать текущего активного (верхнего) окна
Print Preview Отображение текущего активного (верхнего) окна на экране в виде, в
котором оно будет напечатано.
Print Setup Выбор принтера и соединения принтера
1 Recently_Save_File_1.sym Открытие последнего сохраненного файла
2 Recently_Save_File_2.sym Открытие последнего сохраненного файла
3 Recently_Save_File_3.sym Открытие последнего сохраненного файла
4 Recently_Save_File_4.sym Открытие последнего сохраненного файла
Preferences... Установка предпочтений, сохраняемых с Site File для Автосохранения,
Связей, Загрузки и Графики
Settings File Manager... Установки менеджера файла
Exit Выход из программы SymNet Designer
