Symetrix SymNet ARC-XLR [55/134] Двоичные и релейные выходы
![Symetrix SymNet ARC-XLR [55/134] Двоичные и релейные выходы](/views2/1652317/page55/bg37.png)
55
Описани е Комментари й
Двоичные выходы 6 транзисторных (n-p-n)
выходов, распая нны х так,
чтобы позволить работу
открытого коллекторного
выхода на катушку реле или
свет одиод.
Имеются контакты коллектора и
земли.
Эти выходы также можно
выводить на светодиоды.
Резистор ограничения тока не
нужен.
Транзисторы 2N4401. Ток
должен быть
< 50мА, 24В максимум.
Управляющее ПО определяет,
как исп ользуются выходы. Если
вы подключаете реле, не
забудьте подключить
параллельно катушке реле
обратн ый диод.
Светодиод включается между
выходом и землей.
Релейные выходы Контакты однофазного
выключателя на два
направления: 3A, 24В с
сопротивлением, 0.3A, 60В с
сопротивлением
SymNet Designer опре деля ет,
как они используются. Не
использо вать на переменном
токе.

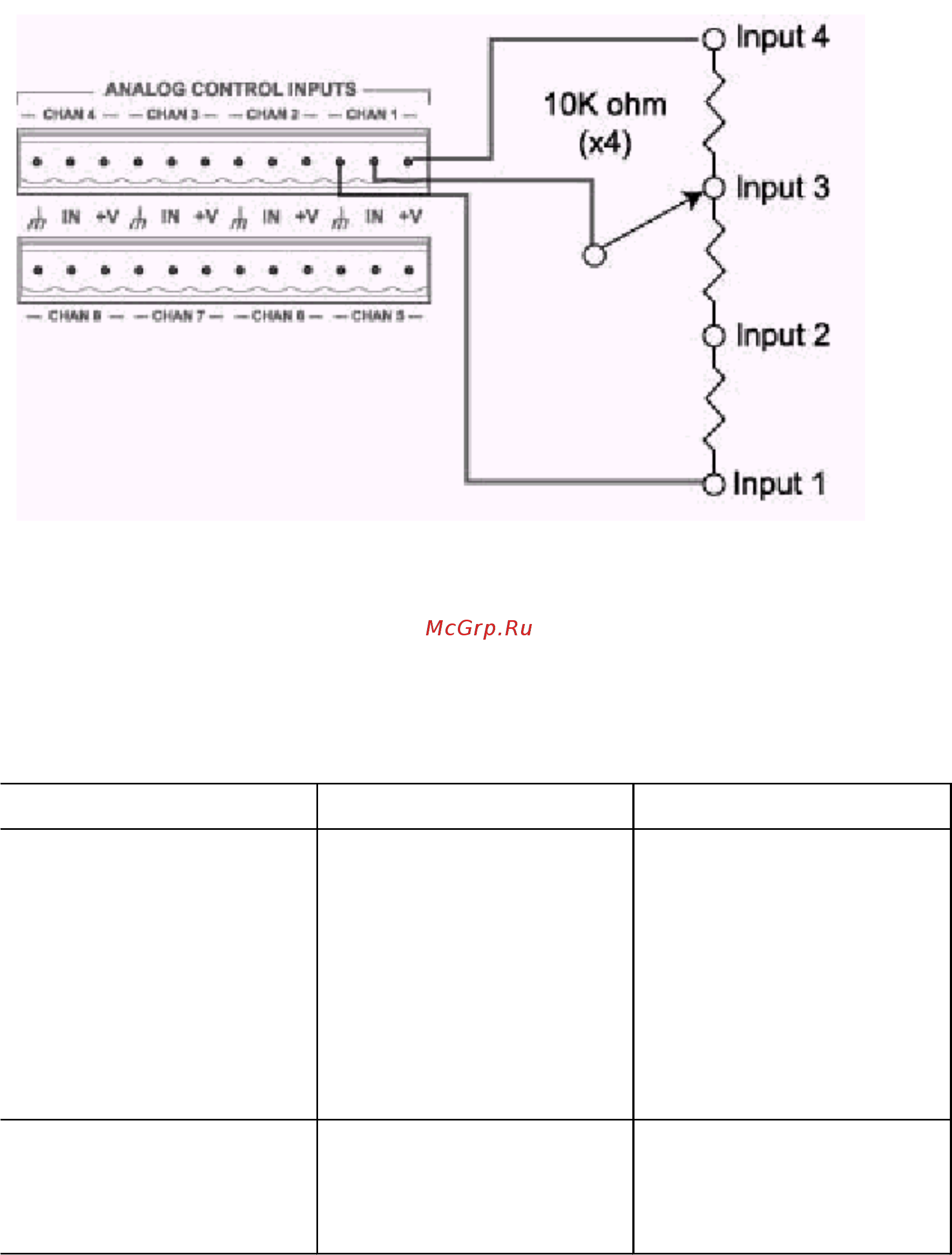

Типичное подключение контролера переключателя
Типичная разводка 4-х позиционного внешнего переключателя селектора источника входа, использующая
однополюсный, четырех позиционный переключатель.
Двоичные и релейные выходы
