Eaton Powerware 9395 225-275 кВА [10/157] Панель управления
![Eaton Powerware 9395 225-275 кВА [10/157] Панель управления](/views2/1065401/page10/bga.png)
2 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 1027212
Руководство пользователя по установке Редакция E
1.1.2 Панель управления
Расположенная на передней дверце ИБП панель управления содержит ЖК-дисплей и кнопочные
выключатели, предназначенные для управления работой ИБП и отображения состояния
системы ИБП. Для получения дополнительной информации см. Гл. 17: “Инструкции по
эксплуатации ИБП”.

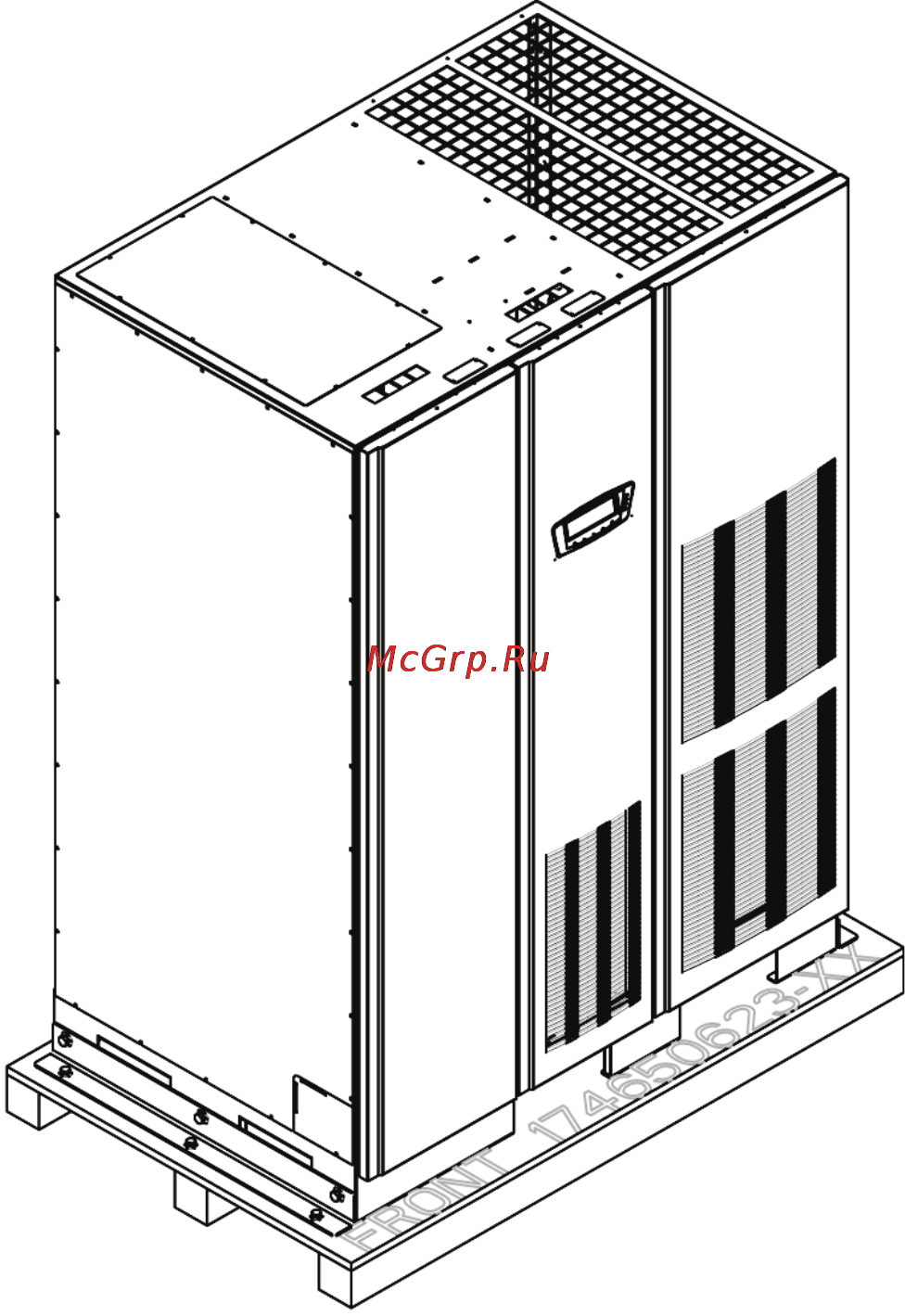

Рис. 1-1. Шкаф ИБП Eaton 9395 (225-275 кВА/300 кВА)
