1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 45
Редакция E Руководство пользователя по установке
21. Если требуется, установите на место левую переднюю панель, снятую в шаге 5, и закрепите
при помощи имеющихся винтов.

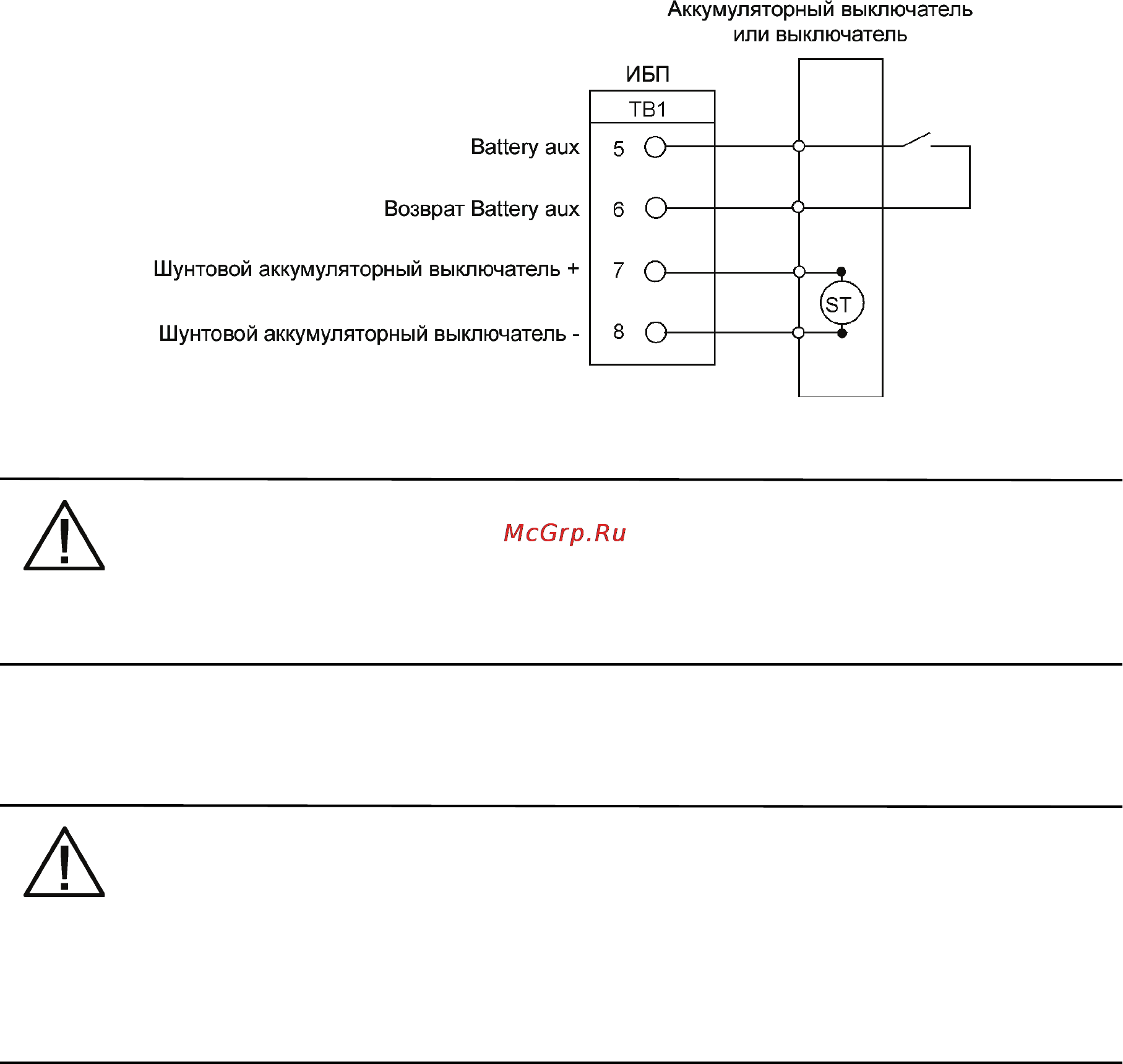

Рис. 4-11. Типовое подключение интерфейса аккумулятора
NOTE
Толщина вспомогательной проводки Battery Aux и Battery Shunt trip постоянного тока
должна составлять минимум 1,5 мм
2
.
4.7.3 Соединения X-Slot
NOTE
Телефонная линия и линия LAN для применения с картами X-Slot в комплект поставки не
входят.
При подключении внутренней проводки к клеммам X-Slot провода следует пропускать
через внутренний вырез коммуникационного разъема X-Slot.
Для установки и настройки карты X-Slot обращайтесь в компанию Eaton.
Подключение проводки:
1. Установите телефонную линию и линию LAN, если они еще не установлены.
2. Откройте защелку на передней дверце и откройте дверцу (см. Рис.4-2 на стр.32).
3. Снимите вводные пластины интерфейсной проводки шкафа ИБП и просверлите/пробейте в
них
отверстия (см. Рис.4-4 на стр.36).
4. Установите на место вводные пластины.
5. Проведите и подключите линию LAN, телефонную линию и другие кабели к
соответствующим картам X-Slot. Расположение X-Slot см. на Рис.4-8 на стр.41 и Рис. 4-12.
6. Закройте дверцу и заприте ее на защелку.
7. Инструкции по эксплуатации приведены в руководстве, входящем в комплект поставки карты
X-Slot.
