Eaton Powerware 9395 225-275 кВА [49/157] Для информации о подключении разъемов tb1 tb2 и tb3 см рис 4 10 а для узла aa см рис 4 9 коммуникационные разъемы x slot представлены на рис 4 12
![Eaton Powerware 9395 225-275 кВА [49/157] Для информации о подключении разъемов tb1 tb2 и tb3 см рис 4 10 а для узла aa см рис 4 9 коммуникационные разъемы x slot представлены на рис 4 12](/views2/1065401/page49/bg31.png)
1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 41
Редакция E Руководство пользователя по установке

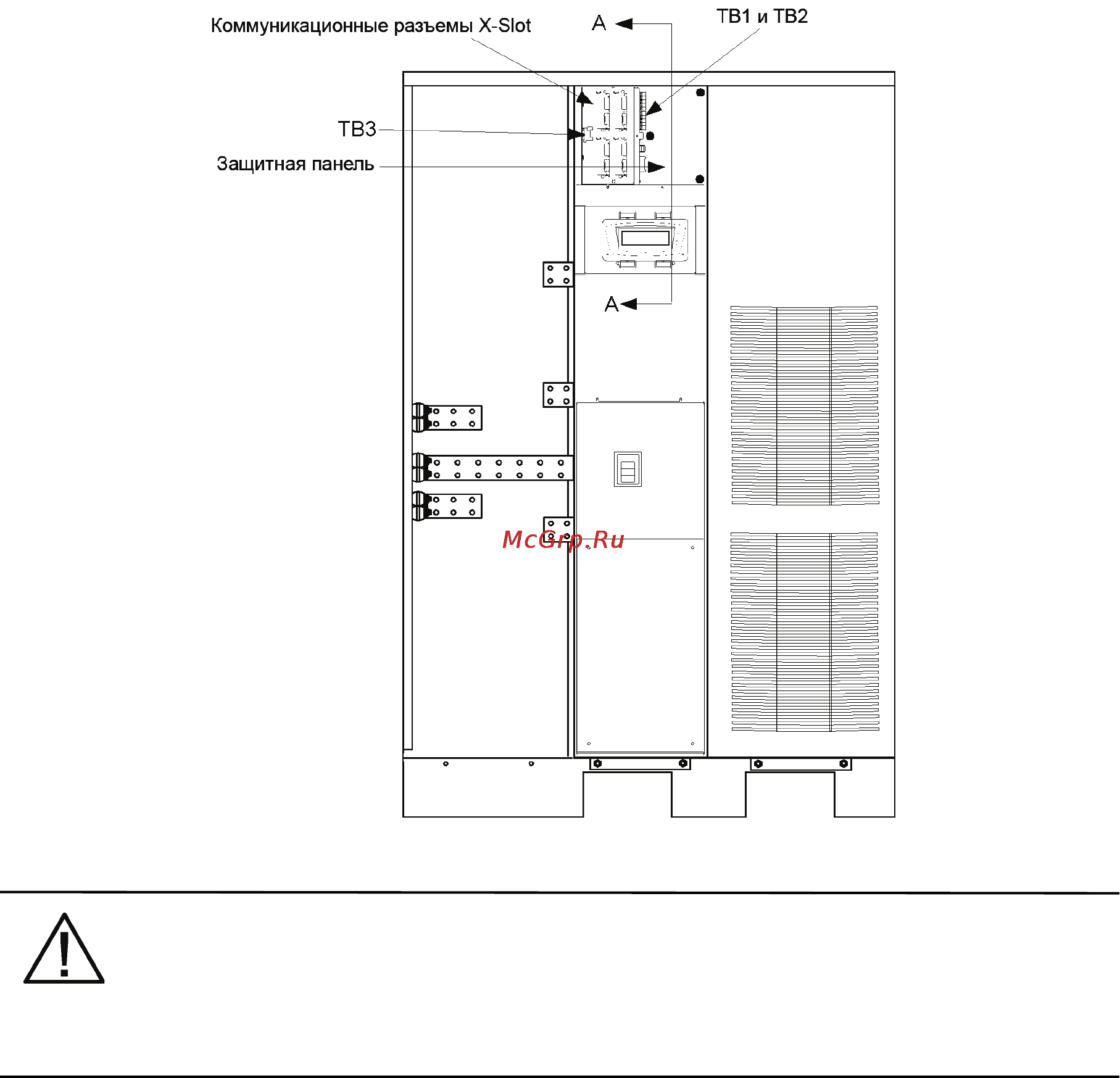

Рис. 4-8. Расположение интерфейсных клемм
NOTE
Для информации о подключении разъемов TB1, TB2 и TB3 см. Рис.4-10, а для узла AA см.
Рис.4-9. Коммуникационные разъемы X-Slot представлены на Рис.4-12.
