40 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 1027212
Руководство пользователя по установке Редакция E
13. После подключения проводки установите на место защитную панель и закрепите ее при
помощи винтов.
14. Установите на место переднюю дверцу и закрепите при помощи имеющихся винтов.
15. Закройте дверцу и заприте ее на защелку.
16. Если требуется, установите на место защитную панель, снятую в шаге 6, и закрепите при
помощи имеющихся винтов.
17.
Если требуется, установите на место левую переднюю панель, снятую в шаге 5, и закрепите
при помощи имеющихся винтов.

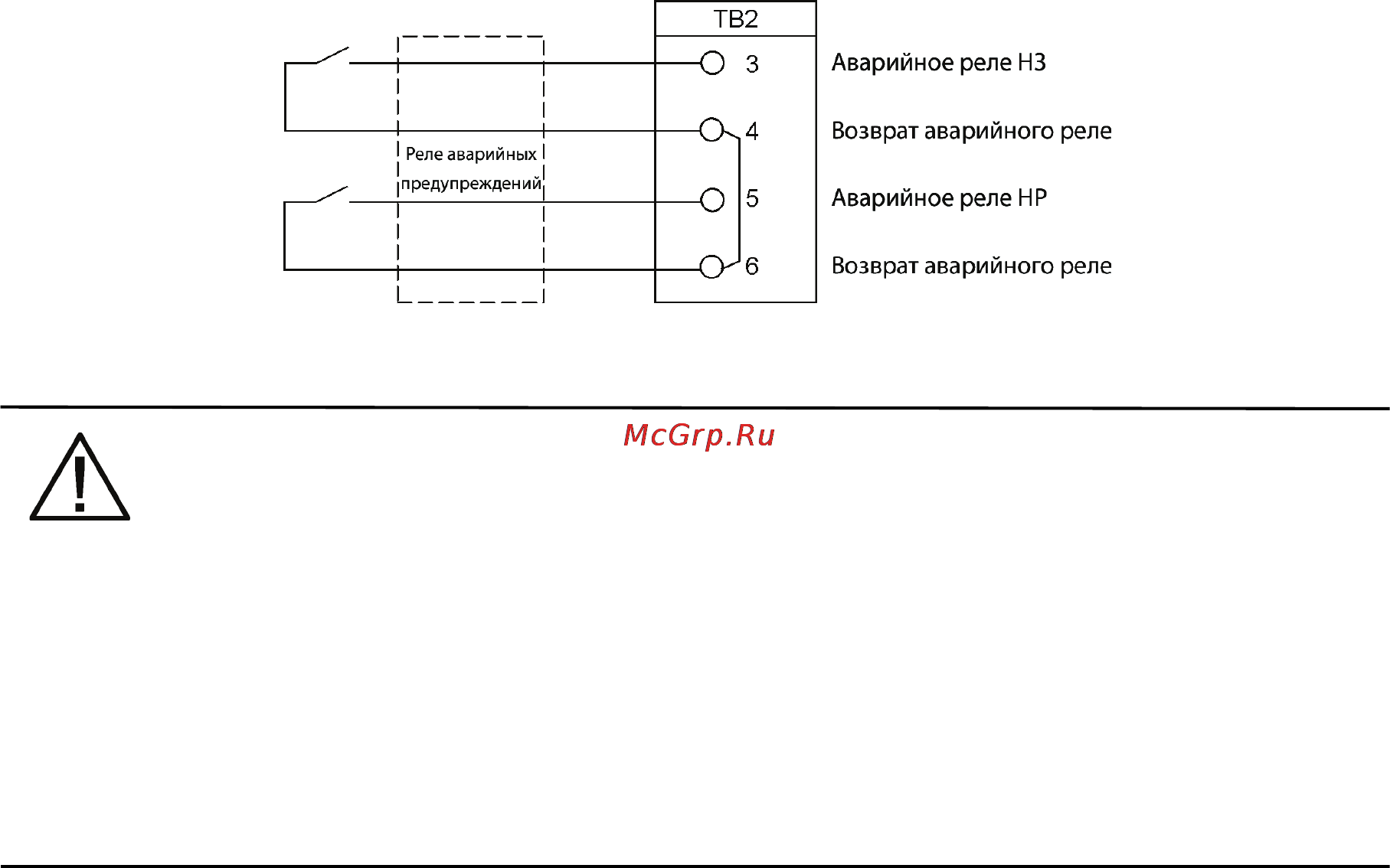

Рис. 4-7. Типовое подключение аварийного реле
NOTE
Контакты аварийного реле обладают максимальным номинальным током 5 А и
напряжением переключения 30 В переменного тока и 28 В постоянного тока.
Нормально-разомкнутые и нормально-замкнутые обратные клеммы аварийного реле
расположены на клеммной плате раздельно, но при этом соединены.
Не подключайте релейные контакты к сети питания напрямую. В этом случае требуется
улучшенная изоляция.
Толщина проводки аварийного реле должна составлять минимум 0,75 мм
2
.
