4.8 Установка удаленного выключателя EPO

NOTE

Это должен быть специализированный выключатель, не соединенный с какими-либо

другими цепями.

Данная процедура предназначена для установки удаленного выключателя EPO компании

Eaton. При установке выключателя от другого производителя используйте данную

процедуру только в качестве общих рекомендаций.

Удаленный выключатель EPO используется при аварийных ситуациях для дистанционного

выключения ИБП и питания критической нагрузки. Удаленный выключатель EPO показан на

Рис. 4-13.

1. Надежно установите удаленный выключатель EPO. Рекомендуется устанавливать

выключатель на консоли оператора или недалеко от выходной двери. Габариты корпуса и

расположение выбиваемых заглушек см. на Рис.3-7 на стр.18.

2. Убедитесь в том, что система ИБП отключена, и все источники питания изолированы. См. Гл.

17: “Инструкции по эксплуатации ИБП” для ознакомления с инструкциями по выключению.

3. Откройте защелку на передней дверце и откройте дверцу (см. Рис.4-2 на стр.32).

4. Снимите дверцу. Выкрутите фиксирующий винт, расположенный с внутренней стороны

дверцы на нижнем шарнире

, а затем снимите дверцу. Сохраните компоненты для их

установки на место в дальнейшем.

5. Если проводка интерфейса будет прокладываться через левый кабелепровод, переходите к

шагу 6; в противном случае переходите к шагу 8.

6. Если еще не сделано, выкрутите один верхний и два нижних винта, используемые для

крепления левой передней панели ИБП (см.

Рис.4-2 на стр.32). Поднимите панель вверх,

чтобы снять ее с кронштейна, расположенного в верхней части шкафа.

7. Выкрутите винты, используемые для крепления защитной панели, и снимите саму панель.

Сохраните компоненты для их установки на место в дальнейшем.

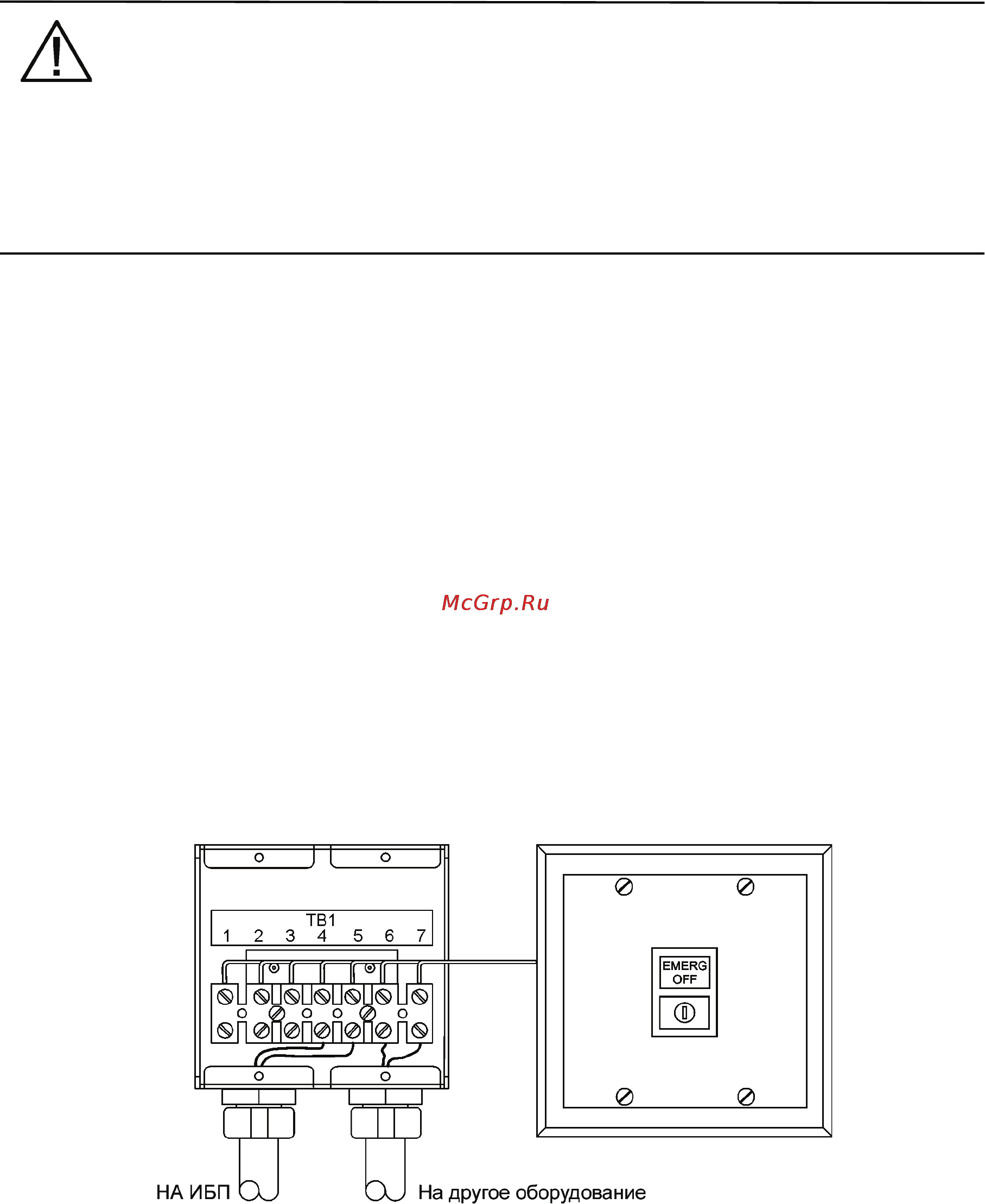

Рис. 4-13. Удаленный выключатель EPO

8. Для доступа к клеммным блокам TB1, TB2 и вводным пластинам интерфейсной проводки

выкрутите

винты крепления защитной панели и снимите эту панель. Панель находится

справа от коммуникационных разъемов X-Slot (см. Рис.4-8 на стр.41).

9. Снимите вводные пластины интерфейсной проводки шкафа ИБП и просверлите/пробейте в

них отверстия (см. Рис.4-4 на стр.36).

10. Установите на место вводные пластины.
