1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 137
Редакция E Руководство пользователя по установке
8 Коммуникации
В данной главе описываются возможности коммуникации ИБП Eaton 9395 225-275/300 кВА, а
также предоставляется информация по подключению оборудования в режиме терминала.
Расположение панелей и клемм интерфейса клиента см. на Рис.4-4 на стр. 36 и Рис.4-8 на
стр.41 - Рис.4-10 на стр.42.
8.1 Карты X-Slot
ИБП Eaton 9395 оснащен четырьмя коммуникационными разъемами X-Slot (расположение
разъемов см. на Рис.4-8 на стр.41). ИБП поддерживает следующие карты X-Slot (см. Рис.8-1):
• Карта Modbus - обеспечивает непосредственную интеграцию информации ИБП (измерения и
состояние) в систему управления зданием (BMS) при помощи протокола Modbus RTU.
• Карта ConnectUPS-X Web/SNMP - обеспечивает удаленный мониторинг через интерфейс
веб-браузера, электронную почту и систему управления сетью (NMS) при помощи
SNMP;
подключается к витой паре Ethernet (10/100BaseT). Обладает встроенным коммутирующим
концентратором, позволяющим подключать к сети три дополнительных сетевых устройства
без необходимости дополнительных отводов сети. Эта карта входит в стандартный комплект
поставки ИБП.
NOTE
Карта модема не может быть установлена в X-Slot 2.
• Карта модема - обеспечивает внешнее удаленное уведомление и мониторинг при помощи
модемной связи непосредственно на мобильные телефоны и пейджеры.
• Карта релейных контактов (AS/400) - обладает сухими контактными (тип C) релейными
выходами для уведомления о состоянии ИБП: нарушение работы, низкий заряд
аккумулятора, аварийный сигнал ИБП/OK или работа через
байпас, при связи с
компьютерами IBM® AS/400, другими подключенными через реле компьютерами и
промышленными системами.
• Промышленная карта релейных контактов (IRC) - сообщает о рабочем состоянии системы
ИБП при помощи контрольной аппаратуры клиента. Карта IRC использует для уведомления
о состоянии ИБП четыре изолированных нормально-разомкнутых или нормально-замкнутых
сухих контактных реле. Возможен мониторинг нормального режима, байпаса
, работы от
аккумулятора и аварийных сигналов.

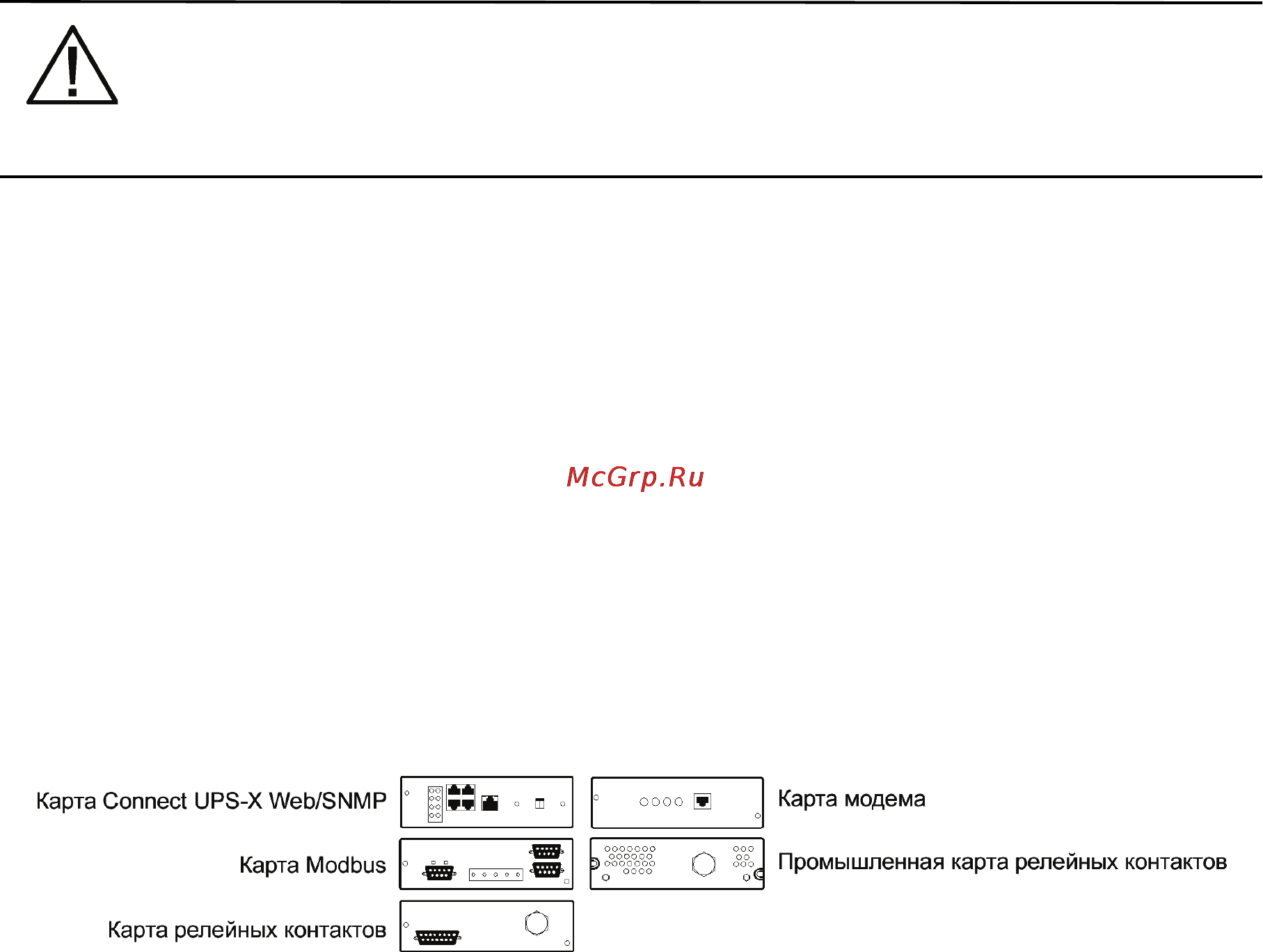

Рис. 8-1. Дополнительные карты X-Slot
