42 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 1027212
Руководство пользователя по установке Редакция E

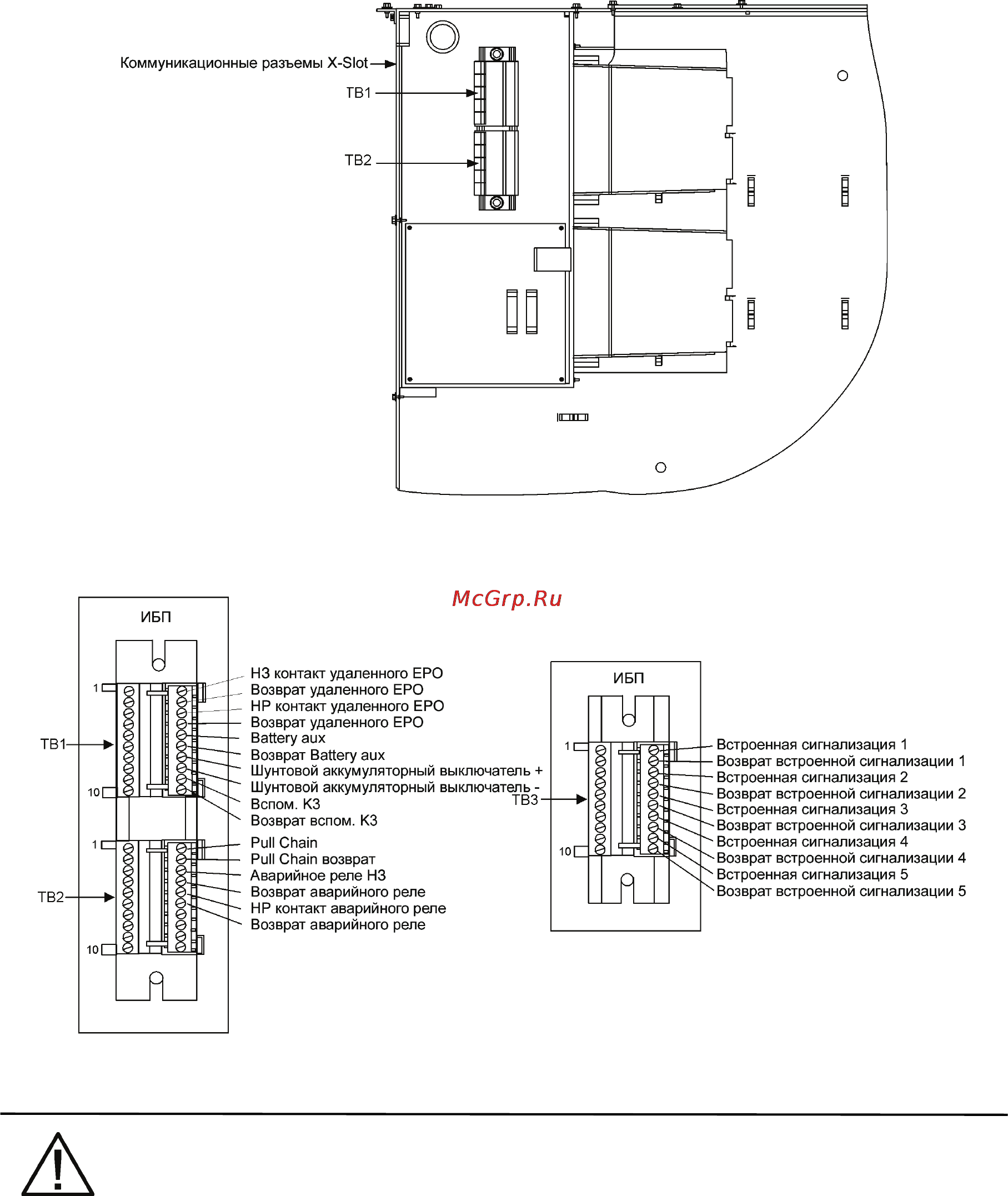

Рис. 4-9. Узел АА интерфейсной клеммы
Рис. 4-10. Назначение разъемов клеммных блоков TB1, TB2 и TB3
NOTE
Для каждого входа встроенной сигнализации требуется установить между входом
сигнализации и общей клеммой изолированный нормально-разомкнутый или нормально-
замкнутый контакт или переключатель (24 В постоянного тока, минимум 20 мА), как
показано. Входы встроенной сигнализации можно запрограммировать для
использования как с нормально-разомкнутыми, так и на нормально-замкнутыми
