48 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 1027212
Руководство пользователя по установке Редакция E
11. Расположение соответствующих клемм, а также требования по проводке и ее подключению
см. в Табл.4-1 на стр. 44, а также Рис. 4-8 - Рис.4-10.
12. Проложите и подключите проводку как показано на Табл.4-2 и Рис. 4-14.
13. Если нормально-замкнутый удаленный выключатель EPO не подключен к TB1 в шкафу ИБП,
соедините выводы 1 и 2 на TB1 перемычкой.
Табл. 4-2: Подключение проводки
удаленного EPO

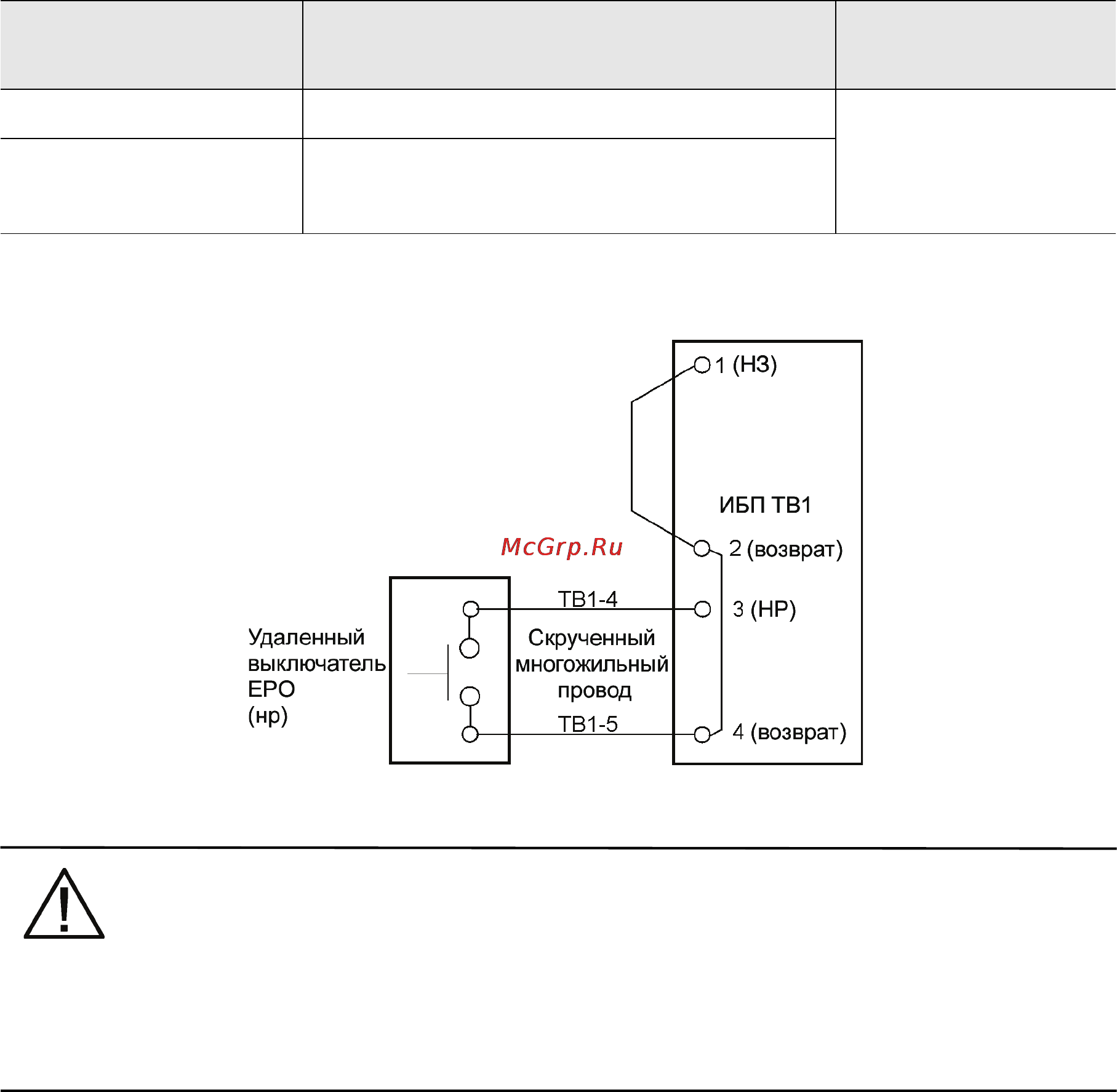

Рис. 4-14. Проводка нормально-разомкнутого удаленного выключателя EPO
NOTE
Номинальные характеристики удаленного выключателя EPO составляют 24 В
постоянного тока, мин. 1 А.
Нормально-разомкнутые и нормально-замкнутые возвратные клеммы удаленного EPO
расположены на клеммной плате раздельно, но при этом соединены.
14. При установке нескольких удаленных выключателей EPO, подключайте дополнительные
выключатели параллельно к первому выключателю EPO.
15. Если необходимо, подключите проводку удаленного выключателя EPO к выключающей цепи
защитных устройств. Нормально-разомкнутый (НР) контакт находится между клеммами 6 и 7
удаленного выключателя EPO (где применимо), как показано на Рис. 4-13. Проводка
удаленного
выключателя EPO должна подключаться согласно электротехническим правилам
и нормам.
16. После подключения проводки установите на место защитную панель и закрепите ее при
помощи винтов.
17. Установите на место переднюю дверцу и закрепите ее при помощи имеющихся винтов.
18. Закройте дверцу и заприте ее на защелку.
19. Если требуется, установите на место защитную панель,
снятую в шаге 7, и закрепите при
помощи имеющихся винтов.
От удаленного
выключателя EPO
К интерфейсным клеммам клиента
Клеммный щиток TB1 в шкафу ИБП
Примечания
TB1-4 TB1-3 Скрученный
многожильный
провод (2)
0,75 мм
2
2,5 мм
2
TB1-5 TB1-4
