1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 49
Редакция E Руководство пользователя по установке
20. Если требуется, установите на место левую переднюю панель, снятую в шаге 6, и закрепите
при помощи имеющихся винтов.

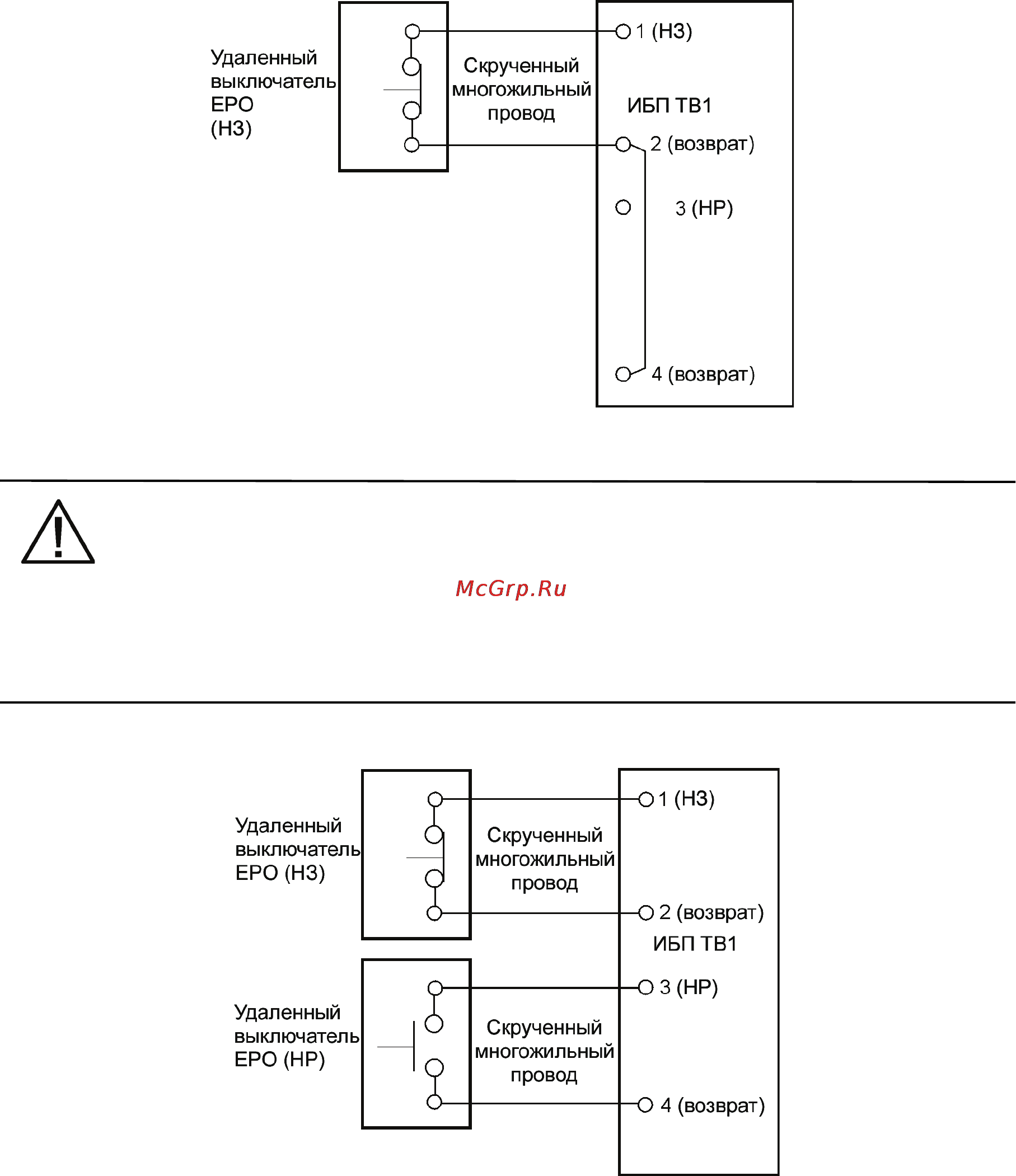

На Рис.4-15 и Рис.4-16 представлены альтернативные способы подключения удаленного
выключателя EPO с использованием выключателя от стороннего производителя.
Рис. 4-15. Проводка нормально-замкнутого удаленного выключателя EPO
NOTE
Номинальные характеристики удаленного выключателя EPO составляют 24 В
постоянного тока, мин. 1 А.
Нормально-разомкнутые и нормально-замкнутые возвратные клеммы удаленного EPO
расположены на клеммной плате раздельно, но при этом соединены.
Рис. 4-16. Подключение нормально-замкнутого и нормально-разомкнутого удаленного
выключателя EPO
