116 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 1027212
Руководство пользователя по установке Редакция E
3. Переведите выключатель статического байпаса в положение ВКЛ для подключения входа
выпрямителя к ИБП.
4. Выполните процедуру запуска ИБП (режим байпаса) согласно инструкциям в Разд. 7.3.2.
5. Переведите выключатель S10 из положения байпаса в положение ИБП для подключения
выхода ИБП к нагрузке.
6. Переключитесь из режима байпаса в нормальный режим согласно инструкциям в Разд.
7.3.12.
Прежде чем переходить к следующему шагу, обязательно убедитесь в выполнении
переключения.

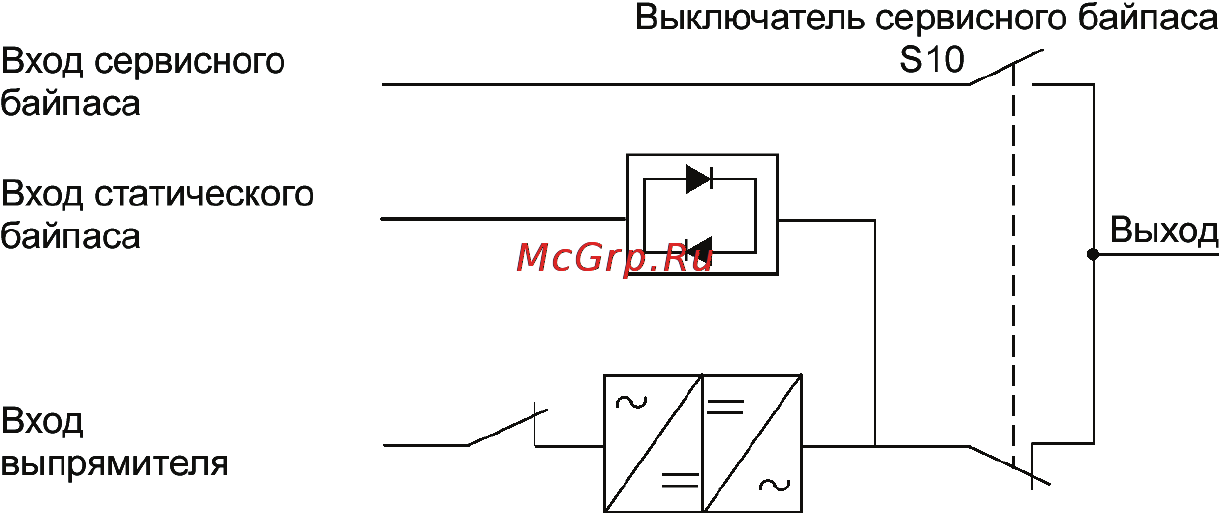

Теперь ИБП находится в нормальном режиме. См. ниже:
