1027212 ИБП 225 - 275 кВА/300 кВА, коэффициент мощности 0,8 55
Редакция E Руководство пользователя по установке

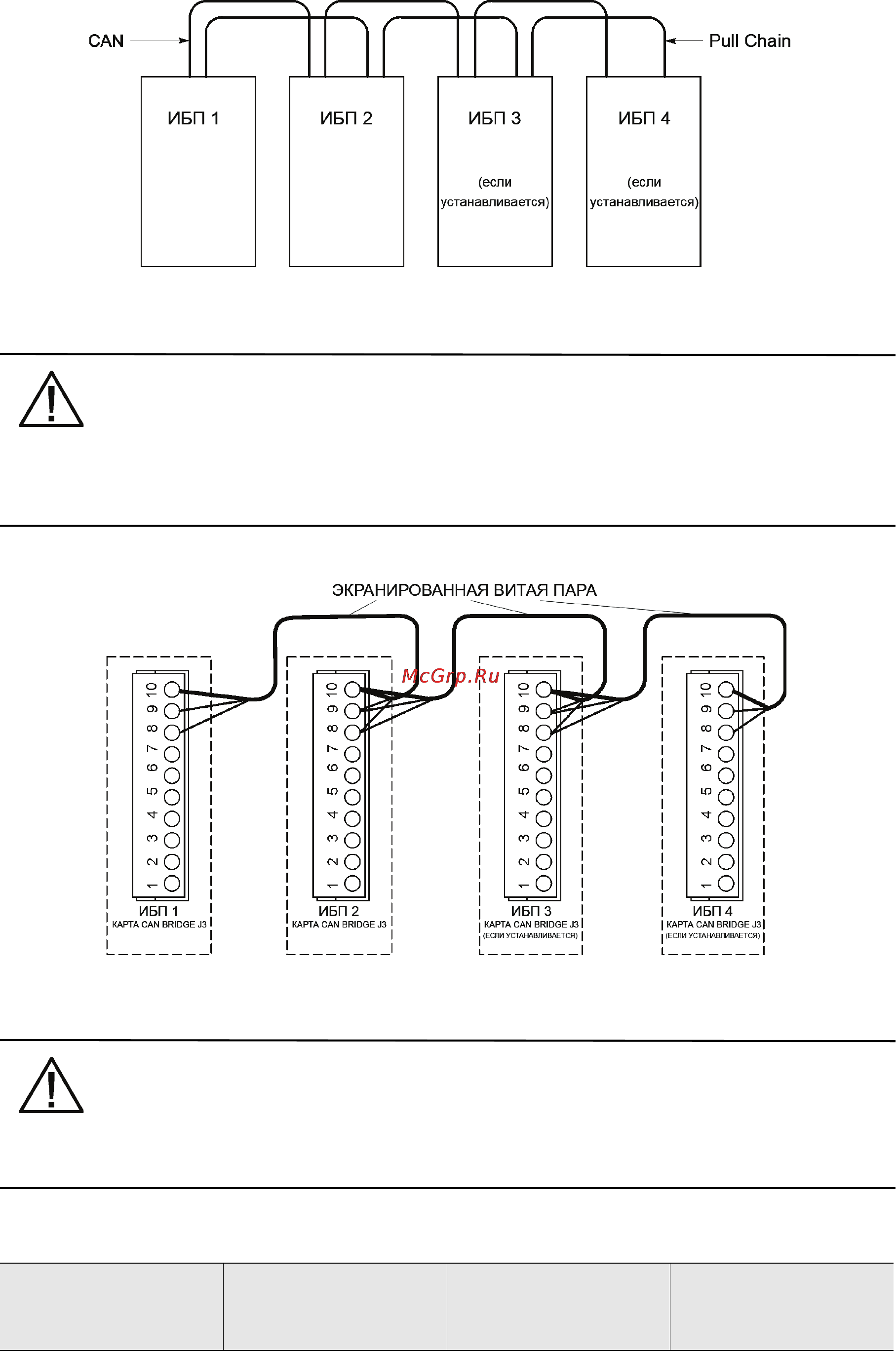

Рис. 5-3. Установка упрощенной интерфейсной проводки Pull-Chain и CAN системы с
распределенным байпасом
NOTE
Данный чертеж применяется для установки проводки систем с распределенным
байпасом и не может использоваться как общий план. ИБП можно располагать в любом
порядке.
Рис. 5-4. Подключение CAN системы с распределенным байпасом ИБП без использования
MOB
NOTE
Для внешних подключений CAN между несколькими ИБП используется экранированная
витая пара.
От
Карта CAN Bridge
ИБП 1
К
Карта CAN Bridge
ИБП 2
К
Карта CAN Bridge
ИБП 3
К
Карта CAN Bridge
ИБП 4
