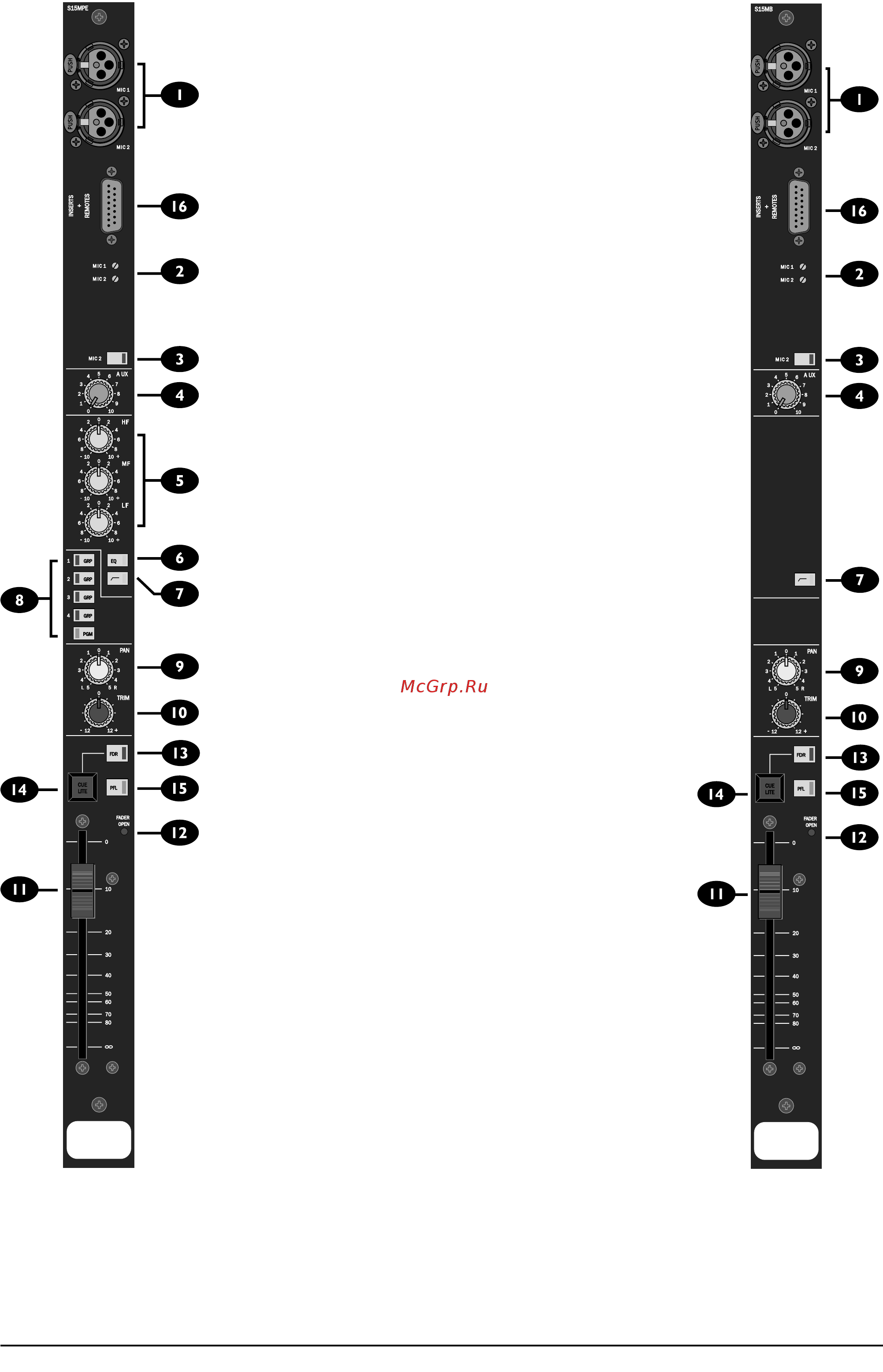

Описание Моно входной модуль Модуль выпускается в радиовещательном без маршрутизации и в производственном с маршрутизацией вариантах а также с эквалайзе ром и без него 1 Данный модуль предусматривает подключение двух микрофонов с соответствующими цепями индикации и переключения Сие и Cough Каждый вход имеет внутренние перемычки для подачи фантомного пи тания и программирования мьютов мониторинга Входы организованы на стандартных разъемах XLR 3 F и предусмат ривают подачу сигналов на измеритель Опционально вход MIC 2 может оборудоваться аттенюатором для со гласования с сигналами линейного уровня 2 Каждый вход имеет отдельный регулятор чувствительности выве денный под шлиц на лицевую панель 3 Переключателем MIC 2 выбирается вход MIC 2 при его нажатии и вход MIC 1 при его отжатии При выборе входа MIC 2 светодиод на пе реключателе горит красным цветом 4 Регулятор Aux изменяет уровень посыла пост фейдерного сигнала на монофоническую шину Aux 5 Секция опционального эквалайзера имеет усиление ослабление 10 дБ на частотах 10 кГц регулятор HF частоте 3 кГц регулятор MF и 180 Гц регулятор LF 6 При нажатии кнопки EQ в цепь сигнала включается секция эквалай зера что индицируется желтым светодиодом Отжатие данной кнопки приводит к исключению секции эквалайзера из цепи сигнала 7 При нажатии данной кнопки в цепь сигнала включается низкочастот ный обрезной фильтр с частотой 80 Гц и крутизной 12 дБ на октаву что индицируется желтым светодиодом 8 Кнопки назначения служат для направления пост фейдерного сигна ла на любую комбинацию стерео групп 1 4 и мастер шину PGM Выбор назначения индицируется встроенными в кнопки светодиодами 9 Регулятор PAN определяет положение сигнала в стерео панораме Крайнее левое положение соответствует подаче сигнала только в левую шину микса крайнее правое в правую 10 Регулятор TRIM осуществляет усиление ослабление сигнала на 12 дБ и удобен для работы в режиме PFL 11 Плавный 100 мм фейдер в полностью открытом положении имеет усиление 0 дБ ф Ф 12 Фейдер содержит микропереключатель соответствующий полно стью закрытому положению Данный светодиод индицирует открытие фейдера которое может программироваться на сброс режима PFL 13 Триггерный переключатель FDR передает дистанционную функцию CUE LITE только на фейдер отключая переключатель CUE LITE 14 Электронный триггерный переключатель CUE UTE управляет опто изолятором дистанционной функции индикации Сие опосредствован ным через разъем Inserts Remotes и обеспечивает его закрытие при активной индикации При нажатии переключателя FDR действие пере ключателя и индикации управляются фейдером 15 Переключатель PFL позволяет прослушивать входной сигнал канала через секцию мониторинга При открытии фейдера и соответствующей установке внутренней перемычки схема PFL автоматически отключает ся При открытом фейдере режим PFL блокируется Активность схемы PFL индицируется красным светодиодом 16 Разъем INSERT REMOTES имеющий следующие функции Симметричная точка разрыва служит для обработки внешним эффек том пре эквалайзерного сигнала и отключается внутренней перемыч кой Переключатель Cough имеющий две функции Производственный модуль 1 При открытии фейдера и замыкании данного переключателя вход Радиовещательный модуль ной канал мьютируется Это позволяет диктору гостю временно отклю чать свой микрофон 2 При закрытии фейдера и замыкании данного переключателя испол нитель может включать режим РЕЕ для связи с диктором Индикация CUE управляемая контактами оптопары при нажатии кнопки CUE LITE и открытии фейдера Soundcraft Series 15 Руководство пользователя 5
