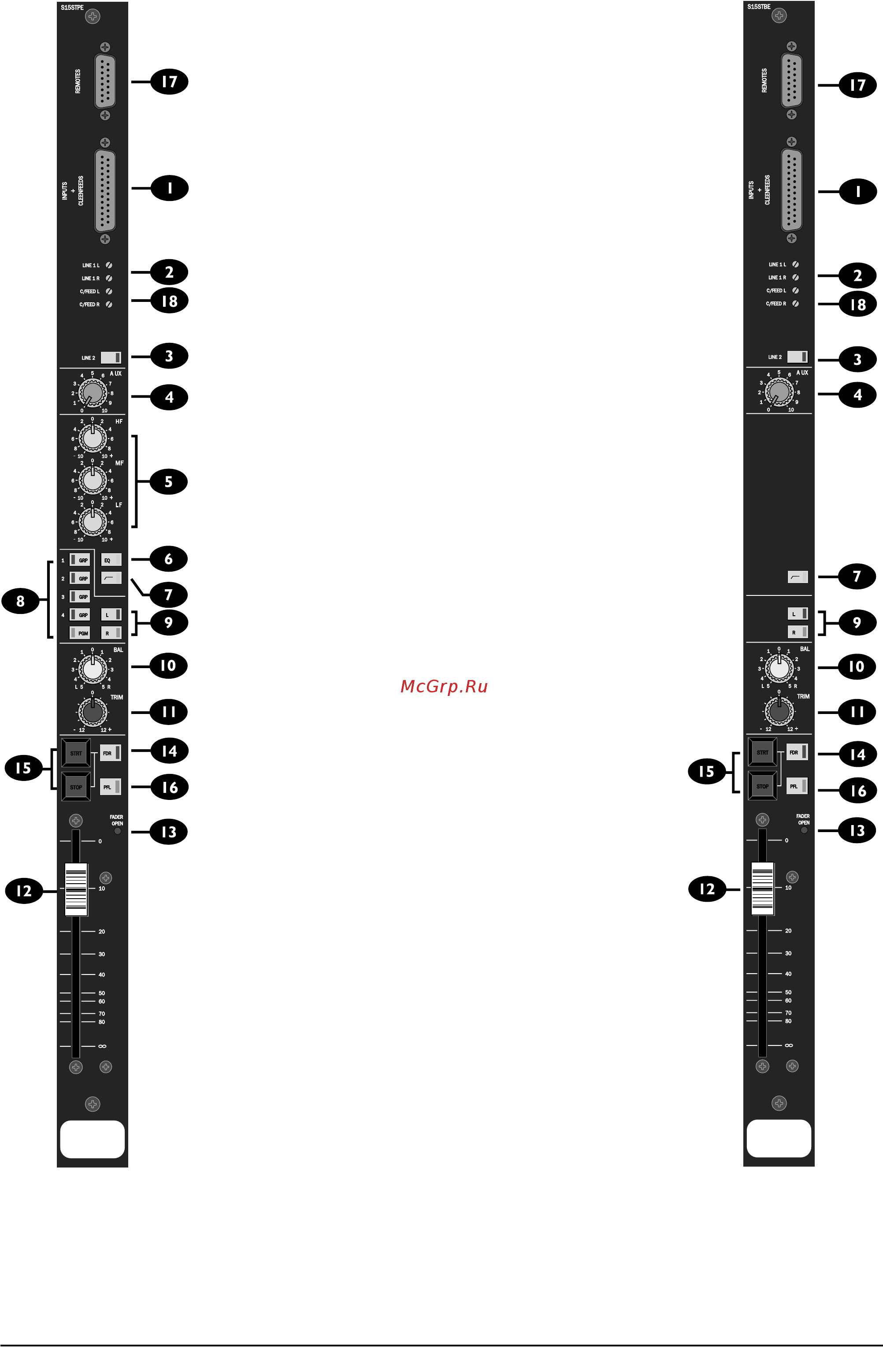

Стерео входной модуль Telco Модуль включающий в себя стерео выход Cleanfeed выпускается в радиовещательном без маршрутизации и в производственном с маршрутизацией вариантах а также с эквалайзером и без него 1 На разъем Inputs Cleanfeed выведены симметричный выход Cleanfeed и два симметричных линейных входа с соответствующим дистанционным управлением для старта останова внешних устройств записи воспроизведения Допустимые уровни сигналов для входа Line 1 лежат в пределах от 4 dBu до 10 dBV а вход Une 2 имеет фиксиро ванное усиление 0 дБ 2 Симметричный выход C F Clean Feed на разъеме XLR М тыльной панели служит для подключения входа внешнего телефонного гибри да Сигнал Clean Feed известный под названием минус один явля ется выходом программного сигнала без телефонного Для вывода сигнала программы через выход Cleanfeed при закрытом фейдере необходимо установить перемычку 6 2 Оба канала входа LINE 1 имеют отдельные регуляторы чувствитель ности выведенные под шлиц на лицевую панель 3 Переключателем LINE 2 выбирается вход LINE 2 с соответствующим дистанционным управлением при его нажатии и вход LINE 1 с соответ ствующим дистанционным управлением при его отжатии При выборе входа LINE 2 светодиод на переключателе горит красным цветом 4 Регулятор Aux изменяет уровень посыла пост фейдерного сигнала на монофоническую шину Aux 5 Секция опционального эквалайзера имеет усиление ослабление 10 дБ на частотах 10 кГц регулятор HF частоте 3 кГц регулятор MF и 180 Гц регулятор LF 6 При нажатии кнопки EQ в цепь сигнала включается секция эквалай зера что индицируется желтым светодиодом Отжатие данной кнопки приводит к исключению секции эквалайзера из цепи сигнала 7 При нажатии данной кнопки в цепь сигнала включается низкочас тотный обрезной фильтр с 8 Кнопки назначения служат для направле ния пост фейдерного сигнала на любую комбинацию стерео групп 1 4 и мастер шину PGM Выбор назначения индицируется встроенны ми в кнопки светодиодами 9 При нажатии кнопки L или R левый и правый канал соответственно направляется в моно на оба канала стерео шины При нажатии обеих кнопок моно сумма стерео входа подается в оба канала стерео шины 10 Регулятор BAL определяет стерео панораму сигнала в пределах 6 дБ 11 Регулятор TRIM осуществляет усиление ослабление сигнала на 12 дБ и удобен для работы в режиме PFL 12 Плавный 100 мм фейдер в полностью открытом положении имеет усиление 0 дБ 13 Фейдер содержит микропереключатель соответствующий полно стью закрытому положению Данный светодиод индицирует открытие фейдера которое может программироваться на сброс режима PFL 14 Триггерный переключатель FDR передает команды управления START STOP только на фейдер отключая переключатели STRT и STOP 15 Кнопки STRT START и STOP используются для моментального дистанционного управления внешними устройствами записи воспро изведения через оптопары Функция START может управляться от тай мера Статус устройства индицируется встроенными в кнопки свето диодами Нажатие переключателя FDR отключает переключатели STRT и STOP и передает управление фейдеру при этом индикация остается актив ной Производственный модуль 16 Переключатель PFL позволяет прослушивать входной сигнал кана ла через секцию мониторинга При открытии фейдера и соответствую щей установке внутренней перемычки схема PFL автоматически от ключается При открытом фейдере режим PFLблокируется Актив ность схемы PFL индицируется красным светодиодом В режиме PFL гибрид автоматически коммутирует консольную систему Talkback с выходом Cleanfeed устанавливая двустороннюю связь диктора пер сонала с абонентом Радиовещательный модуль 17 На разъем REMOTES выведены контакты оптопар управляющих дистанционным стартом остановом внешних устройств записи вос произведения Выбор устройства соответствует выбору входа Line 1 Line 2 18 Выход ОеапГееб имеет регуляторы уровня правого и левого кана лов выведенные под шлиц на лицевую панель Soundcraft Series 15 Руководство пользователя 7
