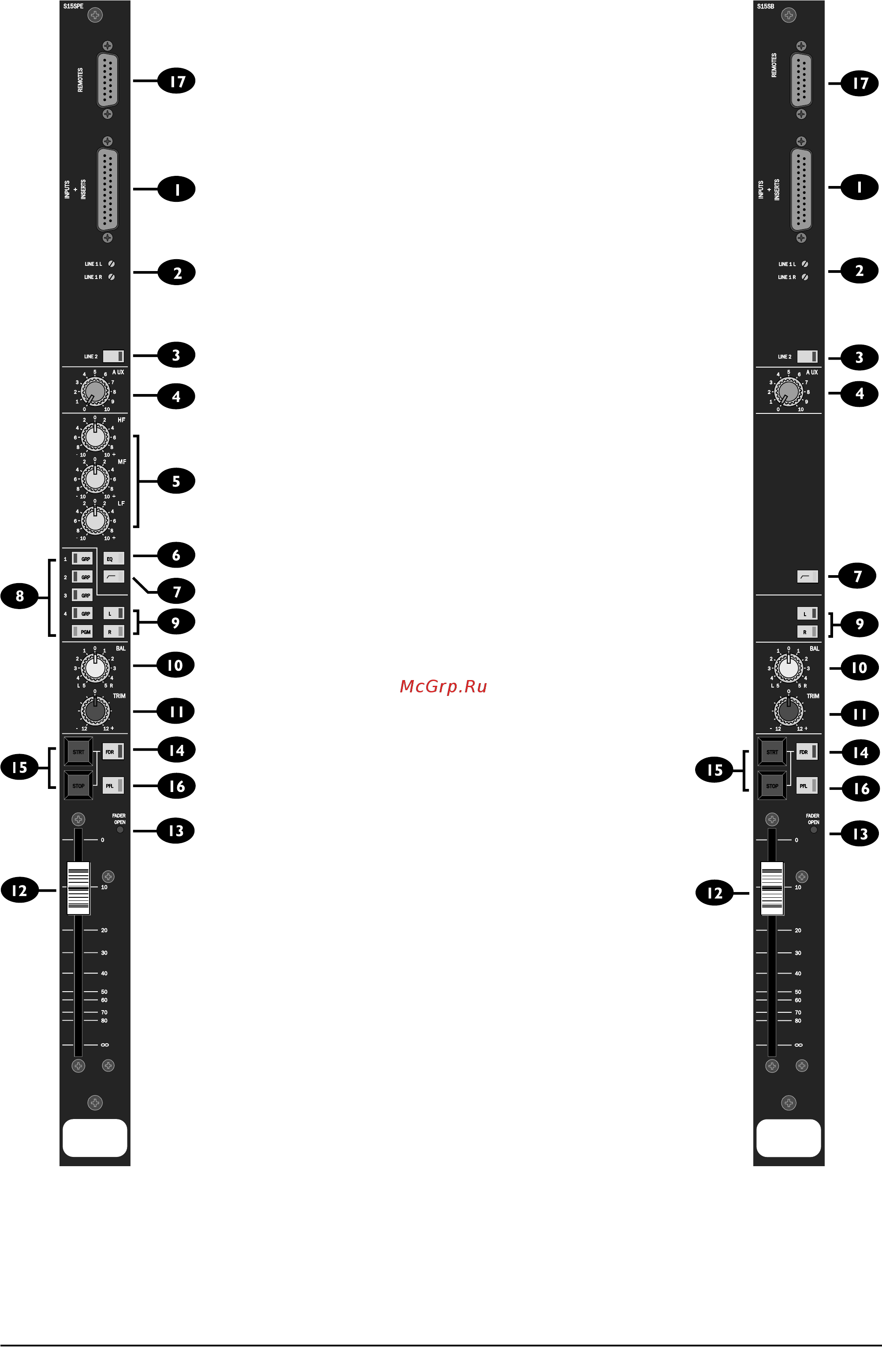

Стерео входной модуль Модуль выпускается в радиовещательном без маршрутизации и в производственном с маршрутизацией вариантах а также с эква лайзером и без него 1 На разъем Inputs Inserts выведены симметричные точки разры вов и два симметричных линейных входа с соответствующим дистан ционным управлением для старта останова внешних устройств запи си воспроизведения Допустимые уровни сигналов для входа Line 1 лежат в пределах от 4 dBu до 10 dBV а вход Line 2 имеет фиксиро ванное усиление 0 дБ 2 Оба канала входа UNE 1 имеют отдельные регуляторы чувстви тельности выведенные под шлиц на лицевую панель 3 Переключателем LINE 2 выбирается вход UNE 2 с соответствую щим дистанционным управлением при его нажатии и вход UNE 1 с соответствующим дистанционным управлением при его отжатии При выборе входа LINE 2 светодиод на переключателе горит крас ным цветом 4 Регулятор Aux изменяет уровень посыла пост фейдерного сигнала на монофоническую шину Aux 5 Секция опционального эквалайзера имеет усиление ослабление 10 дБ на частотах 10 кГц регулятор HF частоте 3 кГц регулятор MF и 180 Гц регулятор LF 6 При нажатии кнопки EQ в цепь сигнала включается секция эква лайзера что индицируется желтым светодиодом Отжатие данной кнопки приводит к исключению секции эквалайзера из цепи сигнала 7 При нажатии данной кнопки в цепь сигнала включается низкочас тотный обрезной фильтр с частотой 80 Гц и крутизной 12 дБ на окта ву что индицируется желтым светодиодом èèôèоб ó 8 Кнопки назначения служат для направления пост фейдерного сиг нала на любую комбинацию стерео групп 1 4 и мастер шину PGM Выбор назначения индицируется встроенными в кнопки све тодиодами 9 При нажатии кнопки L или R левый и правый канал соответствен но направляется в моно на оба канала стерео шины При нажатии обеих кнопок моно сумма стерео входа подается в оба канала сте рео шины 10 Регулятор BAL определяет стерео панораму сигнала в пределах 6 дБ 11 РегуляторТВ1М осуществляет усиление ослабление сигнала на 12 дБ и удобен для работы в режиме PFL 12 Плавный 100 мм фейдер в полностью открытом положении име ет усиление 0 дБ 13 Фейдер содержит микропереключатель соответствующий полно стью закрытому положению Данный светодиод индицирует открытие фейдера которое может программироваться на сброс режима PFL 14 Триггерный переключатель FDR передает команды управления START STOP только на фейдер отключая переключатели STRT и STOP 15 Кнопки STRT START и STOP используются для моментального дистанционного управления внешними устройствами записи вос произведения через оптопары Функция START может управляться от таймера Статус устройства индицируется встроенными в кнопки светодиодами Нажатие переключателя FDR отключает переключатели STRT и STOP и передает управление фейдеру при этом индикация остается ак тивной 16 Переключатель PFL позволяет прослушивать входной сигнал ка нала через секцию мониторинга При открытии фейдера и соответст вующей установке внутренней перемычки схема PFLавтоматически отключается При открытом фейдере режим PFL блокируется Актив ность схемы PFL индицируется красным светодиодом Производственный модуль 8 17 На разъем REMOTES выведены контакты оптопар управляющих дистанционным стартом остановом внешних устройств записи вос произведения Выбор устройства соответствует выбору входа Line 1 Line 2 Радиовеща тельный модуль Soundcraft Series 15 Руководство пользователя
