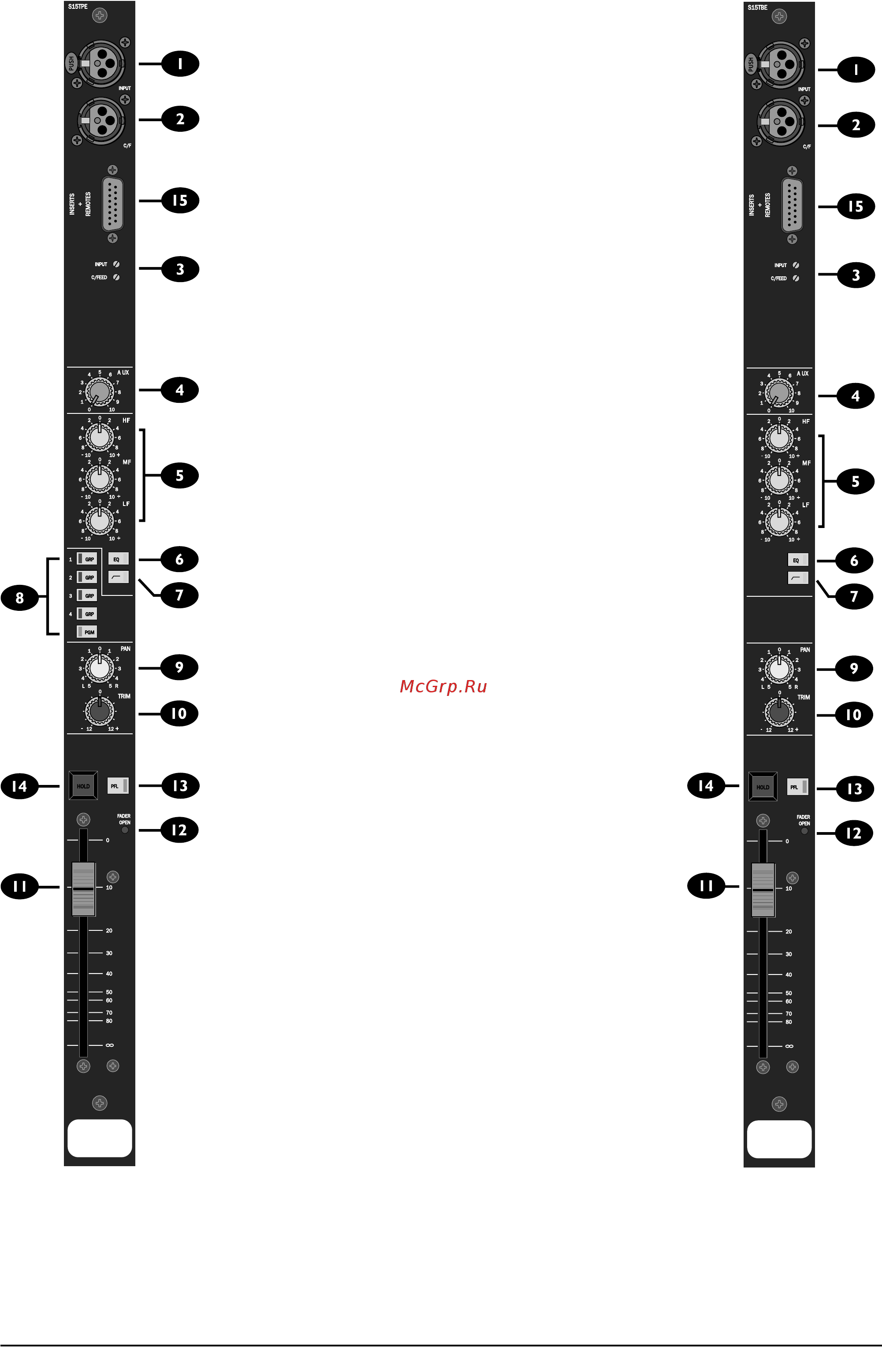

Моно входной модуль Telco Модуль Telco предназначен для коммутации с телефонной системой через телефонный гибрид Он предусматривает коммутацию моно линейного входа с моно выходом Cleanfeed 1 Симметричный вход UNE на разъеме XLR F тыльной панели для подключения выхода внешнего телефонного гибрида 2 Симметричный выход C F Clean Feed на разъеме XLR М тыльной панели служит для подключения входа внешнего телефонного гибри да Сигнал Clean Feed известный под названием минус один явля ется выходом программного сигнала без телефонного Для вывода сигнала программы через выход Clean feed при закрытом фейдере необходимо установить перемычку 19 3 Регулятор усиления линейного входа UNE и регулятор усиления выхода Clean Feed выведенные под шлиц на лицевую панель 4 Регулятор Aux изменяет уровень посыла пост фейдерного сигнала на монофоническую шину Aux 5 Секция опционального эквалайзера имеет усиление ослабление 10 дБ на частотах 10 кГц регулятор HF частоте 3 кГц регулятор MF и 180 Гц регулятор LF 6 При нажатии кнопки EQ в цепь сигнала включается секция эква лайзера что индицируется желтым светодиодом Отжатие данной кнопки приводит к исключению секции эквалайзера из цепи сигнала 7 При нажатии данной кнопки в цепь сигнала включается низкочас тотный обрезной фильтр с частотой 80 Гц и крутизной 12 дБ на окта ву что индицируется желтым светодиодом 8 Кнопки назначения служат для направления пост фейдерного сиг нала на любую комбинацию стерео групп 1 4 и мастер шину PGM Выбор назначения индицируется встроенными в кнопки све тодиодами 9 Регулятор PAN определяет положение сигнала в стерео панораме Крайнее левое положение соответствует подаче сигнала только в ле вую шину микса крайнее правое в правую 10 Регулятор TRIM осуществляет усиление ослабление сигнала на 12 дБ и удобен для работы в режиме PFL 11 Плавный 100 мм фейдер в полностью открытом положении име ет усиление 0 дБ 12 Фейдер содержит микропереключатель соответствующий полно стью закрытому положению Данный светодиод индицирует открытие фейдера которое может программироваться на сброс режима PFL 13 Переключатель PFL позволяет прослушивать входной сигнал ка нала через секцию мониторинга При открытии фейдера и соответст вующей установке внутренней перемычки схема PFL автоматически отключается При открытом фейдере режим PFL блокируется Актив ность схемы PFL индицируется красным светодиодом В режиме PFL гибрид автоматически коммутирует консольную систему Talkback с выходом Cleanfeed устанавливая двустороннюю связь диктора пер сонала с абонентом 14 Электронный триггерный переключатель HOLD переключает уста новленный в PFL через гибрид сигнал абонента в режим ожидания выхода в эфир Закрытие фейдера отменяет функцию HOLD 15 Разъем INSERT REMOTES имеющий следующие функции Симметричная точка разрыва служит для обработки внешним эффек том пре эквалайзерного сигнала и отключается внутренней перемыч кой Дистанционное включение функции HOLD см выше Внешний вход схемы Talkback коммутирующийся с выходом Cleanfeed Производственный модуль 6 Радиовещательный модуль Soundcraft Series 15 Руководство пользователя
