D - KIMWC00311-09RU -16/36

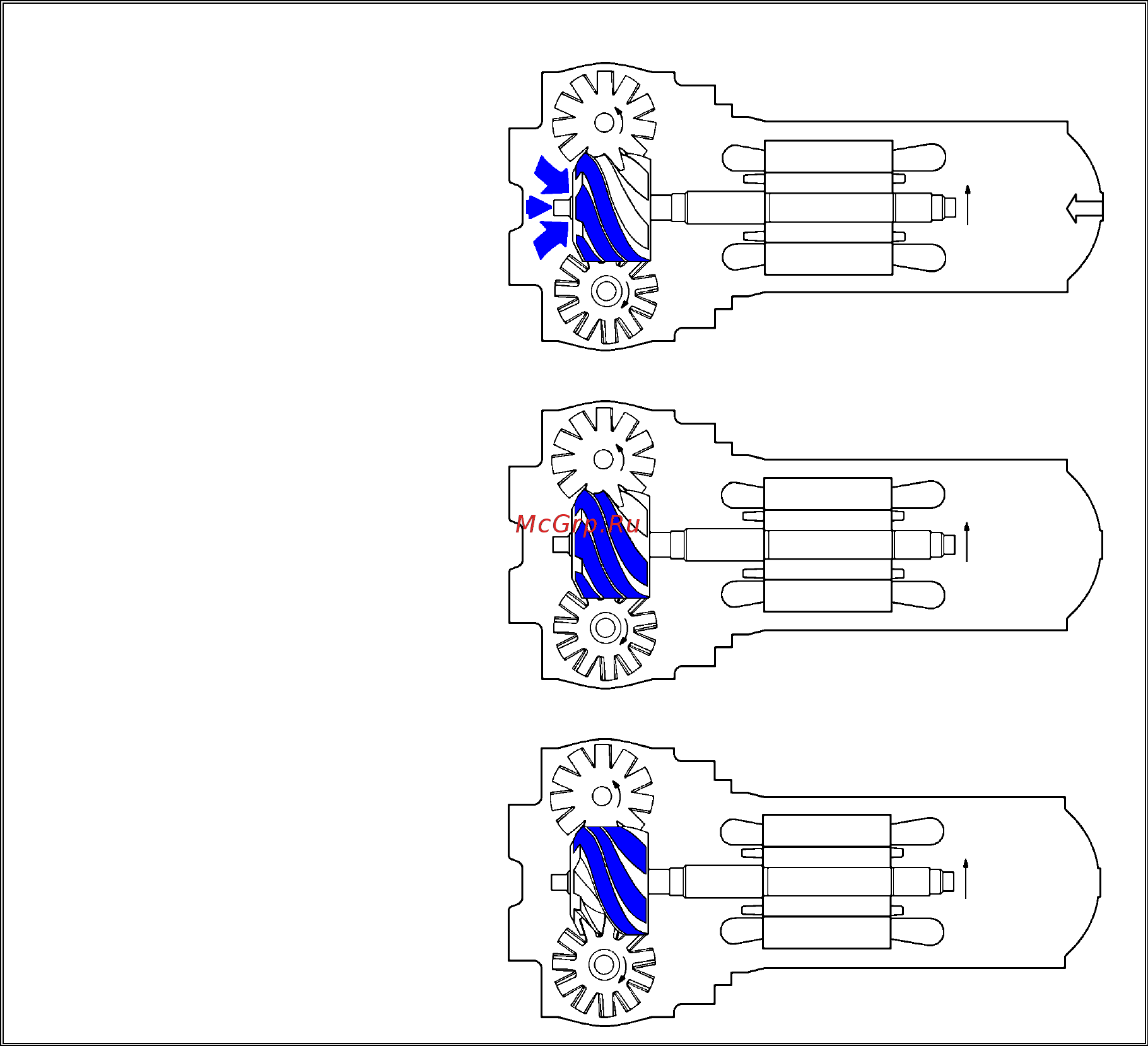

1. и 2. Всасывание
Канавки a, b и c главного ротора связаны с
камерой всасывания через коническую
торцевую поверхность ротора с одной
стороны, и герметически закрываются
зубьями звездообразного ротора А с другой
стороны. По мере поворота главного ротора
эффективная длина канавок увеличивается,
и соответственно увеличивается их объем,
открытый камере всасывания: этот процесс
наглядно показан на схеме 1. По мере того,
как канавка a принимает положение канавок b
и c, ее объем увеличивается, в результате
чего газ из камеры всасывания поступает в
канавку.
При дальнейшем вращении главного ротора
канавки, открытые для камеры всасывания,
входят в зацепление с зубьями другого
звездообразного ротора. В то же время
каждая канавка прогрессивно
герметизируется главным ротором. Когда
содержимое канавки будет полностью
изолировано от камеры всасывания, этап
всасывания цикла сжатия завершится.
A Всасываемый газообразный
хладагент
1.
2.
3. Сжатие
По мере вращения главного ротора объем
газообразного хладагента, захваченного в
канавку, уменьшается, поскольку длина
канавки сокращается и происходит сжатие.
3.
c
A
a
b
B
c
a
b
A
B
a
b
c
A
